Ringtung 4.0-6.0 M6 JMP Pakke 25 stykker

Uisoleret ringkabelsko til M6 – til kabeltværsnit 4,0–6,0 mm²

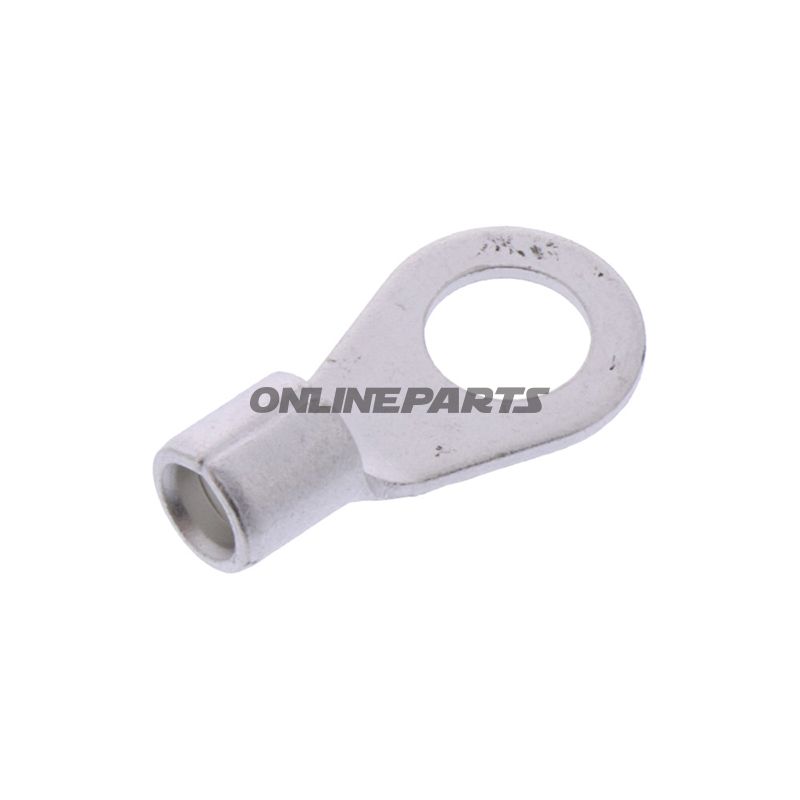

Produkt: uisoleret ringkabelsko fra JMP (MPN: 158.08.61, GTIN: 4043981350050). Denne ringkabelsko er konstrueret til mekaniske og elektriske forbindelser, hvor en sikker boltet forbindelse til skrue eller studs med M6-gennemføring er nødvendig.

Funktion

• Overfører elektrisk strøm fra kabel til punktforbindelse ved hjælp af en ringformet terminal, som monteres direkte over en skrue eller bolthead.
• Designet til installations- og vedligeholdelsesopgaver på motorcykler, køretøjer og elektriske systemer, hvor plads og mekanisk fastgørelse er kritisk.
• Den uisolerede udførelse muliggør optimal kontaktflade og lav overgangsmodstand, når korrekt forberedte kabler og korrekt crimpværktøj anvendes.

Materialer og egenskaber

• Uisoleret metalring uden varmebeskyttelse eller krympehætte — velegnet til steder, hvor isolering enten er uønsket eller håndteres separat.
• Dimensioner: beregnet til ledere med tværsnit fra 4,0 mm² til 6,0 mm² og med borehul Ø 6,5 mm, hvilket passer til standard M6-befæstigelse.
• Opfylder DIN 46234 (standard for uisolerede ringkabelsko), hvilket angiver dimensionelle og materiale-relaterede specifikationer for pålidelig elektrisk kontakt.
• Ikke loddet – forbindelsen etableres ved afisolering, indsætning af leder og korrekt mekanisk crimpeværktøj. Produktet er ikke isoleret og leveres uden krympeflex eller lignende.

Tekniske detaljer

Anvendelsesråd

• Brug korrekt dimensioneret crimptang til uisolerede ringkabelskøjter for at sikre pålidelig mekanisk og elektrisk forbindelse. En dårlig crimpeforbindelse øger overgangsmodstand og varmeudvikling.
• Ved installation i omgivelser med vibration og korrosion anbefales supplerende korrosionsbeskyttelse og korrekt moment ved boltspænding.
• Hvis isolering er påkrævet, anvend separat krympeflex eller isolerende omslag efter crimpning.

Kompatibilitet og anvendelsesområder

• Velegnet til motorcykelinstallationer, batteriforbindelser, jord- og forbrugerkredse i køretøjer samt andre elektriske systemer med krav til M6-fastgørelse.
• Velegnet til kobberledere inden for det angivne tværsnit. Ved tvivl om ledermateriale eller temperaturforhold, kontroller materialekompatibilitet og belastningsgrænser.

Brand og identifikation

Produktet er fra JMP og markeres med fabrikationsnummeret MPN 158.08.61. GTIN 4043981350050 kan anvendes ved ordreidentifikation og lagerstyring.
