Ringtung 4.0-6.0 M8 JMP Pakke 25 stykker

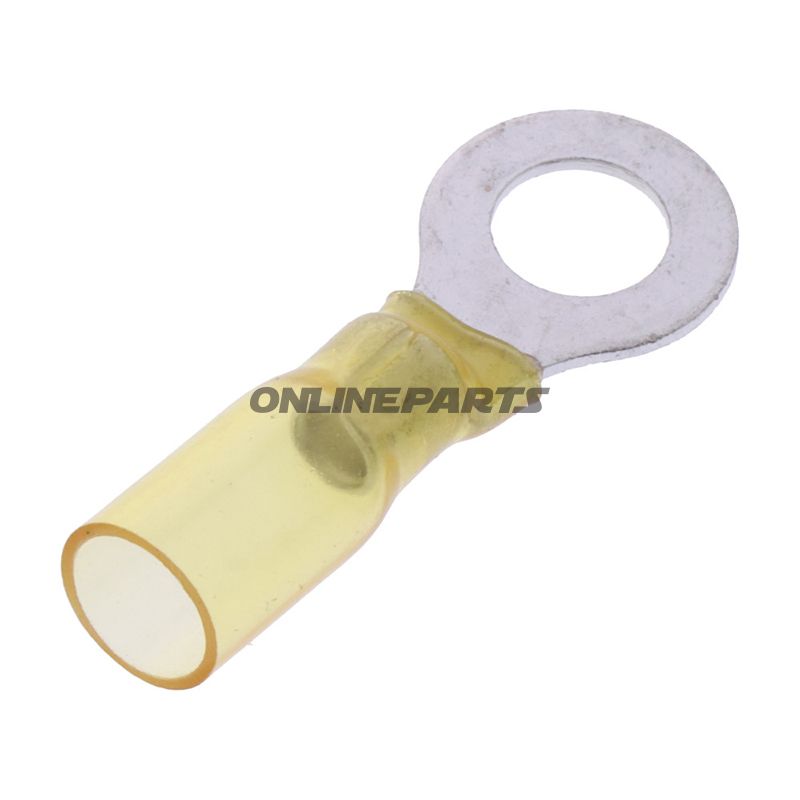

Varmekrympelig ringkabelsko (Ringtunge) M8 til kabel 4,0–6,0 mm²

Produkt: JMP varmekrympelig ringkabelsko, artikelnummer MPN 158.09.00, GTIN 4043981350449. Brandet JMP angives af producenten og dækker en serie isolerede ringkabelskosløsninger til M8-fastgørelse.

Denne ringkabelsko er beregnet til at skabe en elektrisk og mekanisk sikker forbindelse til skrueterminaler med M8-bolt. Produktet er udført med en varmekrympelig isolering, der efter opvarmning smyger tæt om kablets yderisolering og forbedrer indtrængningsbeskyttelse og mekanisk fastholdelse. Hullet i ringen har en udvendig borediameter på ca. 8,5 mm, hvilket svarer til montering på M8-termineringer.

• Funktion: Skaber en pålidelig ringforbindelse til M8-termineringer, reducerer risiko for løse ledere og forbedrer elektrisk kontaktflade ved kompression af lederenden.
• Kabeltværsnit: Egnet til ledere fra 4,0 mm² op til 6,0 mm².
• Isolering: Leveres med integreret varmekrympelig rørisolering (heat-shrink), som ved opvarmning krymper omkring kablet for at øge mekanisk beskyttelse og give en tæt afslutning mod fugt og snavs.
• Temperaturområde: Angivet temperaturbestandighed ned til −125 °C (leverandørangivelse). Dette tal angiver materialets evne til at modstå lave temperaturer; ved valg til høje temperaturmiljøer bør installationsbetingelser og kabeltype verificeres.
• Konstruktionsdetaljer: Type: ringconnector med 1 pol. Forbindelsen er ikke loddet; montage udføres ved krimpning i passende krimpeværktøj og efterfølgende opvarmning af krympeelementet.

Materialevalg og egenskaber

Ringen er udført i ledende metal (typisk tinpladeret kobber eller lignende legering hos denne produktkategori) for at sikre lav overgangsmodstand og god korrosionsbeskyttelse. Den varmekrympelige kappe består af en polymer, som er formuleret til krymp ved kontrolleret opvarmning og til at give mekanisk støtte og tætning. Materialerne er valgt til at give en balanceret kombination af elektrisk ledningsevne, korrosionsbestandighed og holdbarhed under normale køretøjs- og værkstedsforhold.

Montering og anvendelse

• Afskærm kabelisoleringen til passende længde, indsæt afisoleret leder i kabelskoens skaft og krimp med korrekt dimensioneret krimpeværktøj for 4,0–6,0 mm².
• Placer ringen over M8-bolten/terminalen og stram til specificeret moment for komponenten/maskinen.
• Efter krimpning opvarmes den varmekrympelige kappe med varmepistol til den krymper på plads og danner en tæt afslutning.

Kompatibilitet og anvendelsesområder

Velegnet til elektriske installationer på motorcykler, ATV, små maskiner og på steder, hvor en M8-ringforbindelse og beskyttende krympehylster ønskes. Målgruppen er teknikere og mekanikere, der håndterer kabelforbindelser i køretøjer og maskiner.

Tekniske data (oversigt)

• Type: Ringkabelsko (ringconnector)
• Passer til: M8
• Kabeltværsnit: 4,0–6,0 mm²
• Borehul/ø: ca. 8,5 mm (til M8)
• Antal poler: 1
• Isoleret: Ja (varmekrympelig)
• Kan loddes: Nej
• Temperaturbestandighed: oplyst til −125 °C

Bemærk: Produktdata stammer fra producentoplysninger for JMP-artiklen MPN 158.09.00 (GTIN 4043981350449). Ved specifikke krav til materialeudformning, korrosionsbestandighed eller godkendelser anbefales kontrol af producentens datablade eller prøvemålinger i det konkrete installationsmiljø.
