Ringtung 4.0-6.0 M8 JMP Pakke 25 stykker

Ringkabelsko (isolering) til kabeltværsnit 4,0–6,0 mm², M8 – JMP

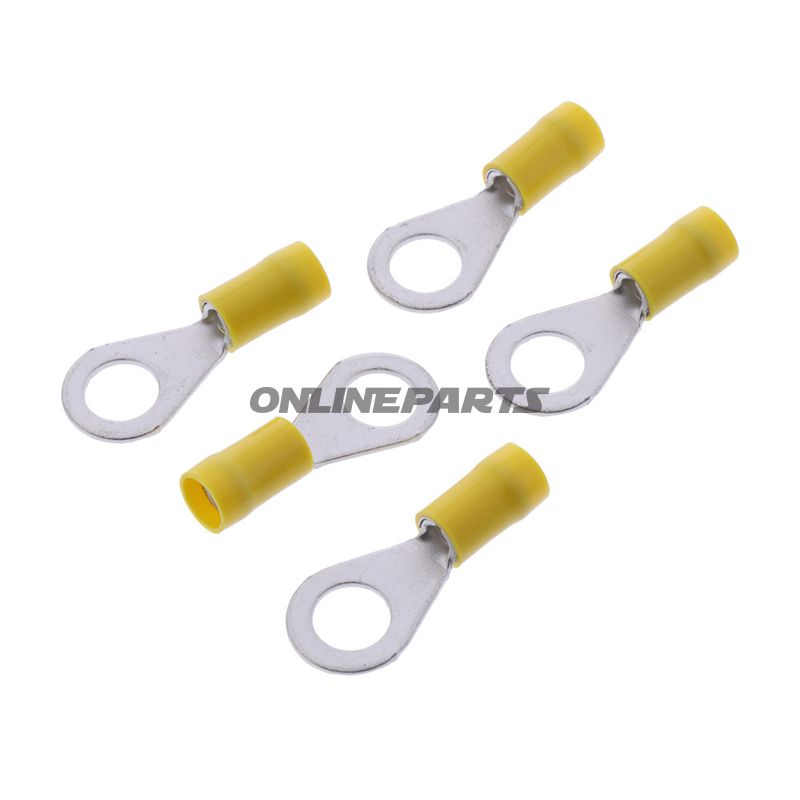

Produktoversigt: JMP ringkabelsko med M8-hul (MPN: 158.08.42, GTIN: 4043981349870) er en enkeltpolet, isoleret ringkabelsko beregnet til brug på kabler med tværsnit fra 4,0 til 6,0 mm². Ringkabelskoen har en boreåbning på Ø 8,4 mm og leveres i den velkendte gule farve, der hjælper ved visuel identifikation af lederstørrelse i installationer.

Funktion og anvendelse: Ringkabelskoen anvendes til at skabe en sikker mekanisk og elektrisk forbindelse mellem en leder og en bolt eller stud, hvor M8-gennemløb egner sig til mange stel- og jordforbindelser samt sikrings- og terminalblokmontering på motorcykler og mindre køretøjer. Den isolerede krave beskytter den afisolerede leder og reducerer risikoen for utilsigtet kortslutning i tætte elektriske installationer.

• Type: Ringkabelsko (ring connector), enkeltpolet.
• Passer til bolt/stud: M8 (hul Ø 8,4 mm).
• Kabeltværsnit: 4,0–6,0 mm².
• Isolering: Ja — isoleret krave for elektrisk sikkerhed.
• Temperaturområde: Angivet ned til -75 °C (tåler lave temperaturer, hvilket er relevant ved udendørs eller højtydende anvendelser).

Materialevalg og egenskaber: Den lederdele, som lederstrømmen, er fremstillet af et metal med god elektrisk ledningsevne (typisk tinbelagt kobber eller lignende), der giver lav overgangsmodstand og modstandsdygtighed over for korrosion under normale driftsforhold. Isoleringen er udført i en polymer, der giver mekanisk aflastning ved crimpepunktet og elektrisk isolering af den afisolerede leder. Produktets konstruktion er uden loddetilslutning; forbindelsen etableres ved korrekt krympning, hvilket giver en stabil mekanisk og elektrisk forbindelse, forudsat at crimpekvaliteten er korrekt.

Tekniske bemærkninger: Denne ringkabelsko er ikke forsynet med krympeflex/heat-shrink og er ikke beregnet til lodning. Antallet af poler er 1. For elektriske og mekaniske installationer bør korrekt crimpeværktøj anvendes for at sikre en pålidelig forbindelse. Ved valg af ringkabelsko er det vigtigt at matche kabeltværsnit og boltstørrelse – JMP's MPN 158.08.42 dækker netop 4,0–6,0 mm² til M8.

Kompatibilitet og anvendelsesområder: Produkttypen er velegnet til køretøjsinstallationer, styringstavler, batteriforbindelser og andre applikationer hvor en mekanisk boltet forbindelse ønskes. På motorcykler anvendes sådan en ringkabelsko ofte til jordforbindelser, batterikabler til mindre strømstyrker og til terminalforbindelser på sikringsblokke og relæer. GTIN (4043981349870) og MPN (158.08.42) kan anvendes til entydig identifikation ved indkøb eller ved søgning i reservedelslister.

Praktiske råd til montering:

• Afisoler lederen korrekt tilsvarende kabeltværsnittet uden at beskadige ledertrådene.
• Brug et passende crimpeværktøj for isolerede ringkabelsko for at opnå god mekanisk fastholdelse og lav kontaktmodstand.
• Undgå at forlænge eller ændre ringkabelskos dimensioner, da dette kan påvirke mekanisk pasform på M8-bolte og elektrisk egnethed.
• Kontroller forbindelsen visuelt og mekanisk efter montering, især i vibrationseksponerede miljøer som motorcykler.

Identifikation: Brand: JMP. MPN: 158.08.42. GTIN: 4043981349870.
