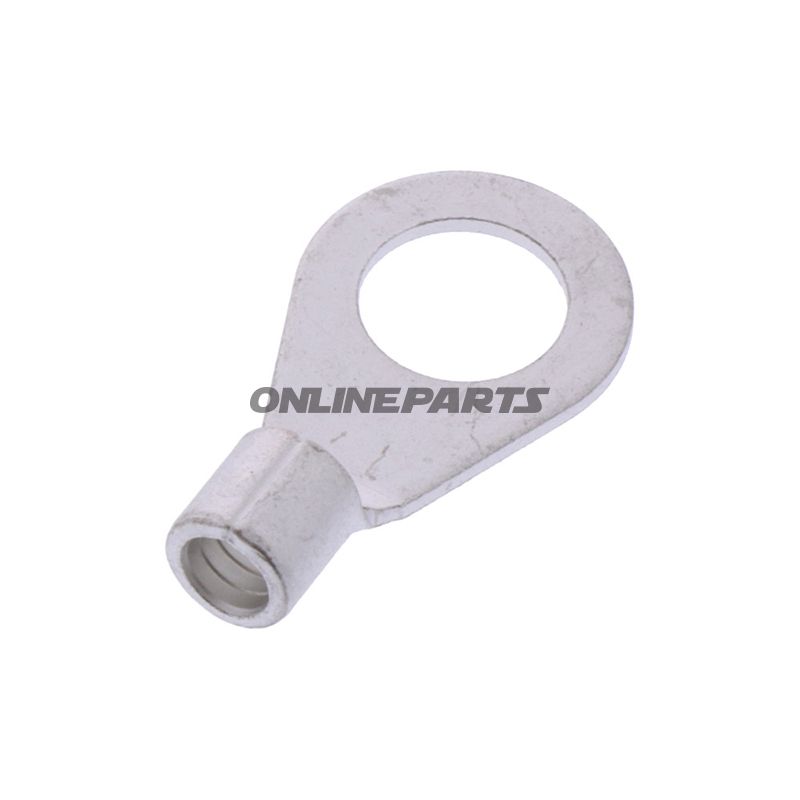

Ringtung 4.0-6.0 M8 JMP Pakke 25 stykker

Uisoleret ringkabelsko (M8) til lederdimension 4,0–6,0 mm²

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.08.92, GTIN: 4043981350364). Dette er en ringkabelsko beregnet til fastgørelse med M8-bolte og til ledere med tværsnit i området 4,0–6,0 mm². Produktet leveres af mærket JMP og svarer til den kendte konstruktionsstandard DIN 46234.

Funktion og anvendelse

• Ringkabelskoen bruges til sikre, mekanisk og elektrisk stabile forbindelser mellem kabel/leder og stel, plade eller terminal, hvor en M8-bolte eller skrue anvendes.
• Uisoleret udførelse betyder, at lederen klemmes/krimps uden isolerende kappe — velegnet hvor der kræves god varmeafledning eller hvor plads/oversigt gør isolering uhensigtsmæssig.
• Typiske monteringssteder er jordforbindelser, batteriterminaler og faste elektriske installationer på motorcykler og maskiner, hvor standardiserede ringterminaler foretrækkes af teknikere og mekanikere.

Materiale og egenskaber

• Uisoleret metalring med korpusside til indføring af leder; materialet er udført for at sikre elektrisk ledningsevne og mekanisk holdbarhed. (Specifik legeringstype fremgår normalt af producentens tekniske datablad; JMP angiver kompatibilitet og dimensioner iht. DIN 46234.)
• Huldiameter (ringens borehul) er 8,4 mm, hvilket svarer til fastgørelse med M8-standardbolte og sikrer korrekt pasform og kontaktflade.
• Produktet er ikke beregnet til loddede forbindelser, isolering eller krympeflex — det er designet som en mekanisk krimpet ringkontakt til én pol.
• Uisoleret løsning giver lav kontaktmodstand og bedre strømføring i applikationer med høje strømme, forudsat korrekt krimpning og fastspænding.

Tekniske data (opsummeret)

• Type: Ringkabelsko / ringkontakt
• Passer til: M8 bolte
• Ledertværsnit: 4,0–6,0 mm²
• Borehul Ø: 8,4 mm
• Standard: DIN 46234
• Isoleret: Nej
• Loddet forbindelse: Nej
• Antal poler: 1

Kompatibilitet og monteringsanvisning

• Velegnet til kobberledere inden for angivet tværsnitsområde. Ved brug med f.eks. flertrådede ledere anbefales korrekt indsnevring/krimpning med passende værktøj for at sikre langtidsholdbar kontakt.
• Sørg for ren kontaktflade og korrekt moment ved fastspænding af M8-bolt for at undgå løse forbindelser og varmgang.
• Hvis elektrisk isolering er nødvendig efter montering, skal separat isolerende materiale anvendes (fx krympeflex eller isolerende skiver), da produktet leveres uisoleret.

Identifikation

• Producent/mærke: JMP
• MPN (varenummer): 158.08.92
• GTIN: 4043981350364
• Standardreference: DIN 46234

Bemærkninger til indkøb og anvendelse

• Produktbeskrivelsen angiver tekniske mål og egenskaber; kontroller altid visuel pasform og ledende materiale ved montage i eksisterende installationer.
• Da produktet er uisoleret, overvej miljøet for korrosionsbeskyttelse ved udendørs eller fugtige installationer — suppler med passende overfladebehandling eller beskyttelse hvis nødvendigt.
