Ringtung 0,5-1,0 M5 JMP Pakke 5 stk

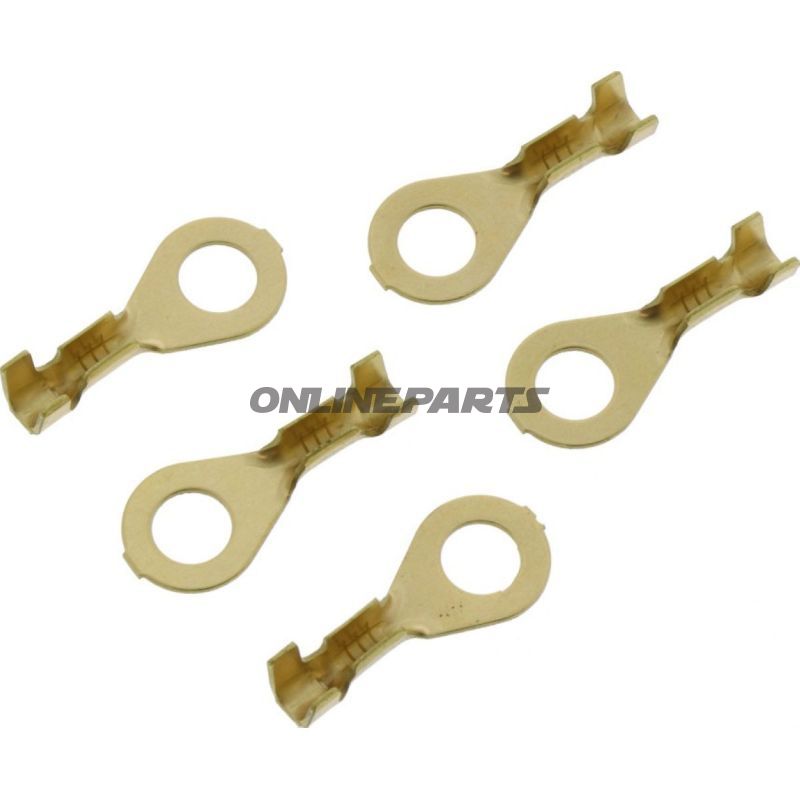

Uisoleret ringkabelsko (ringtunge) til M5 bolte — til 0,5–1,0 mm² ledere

Produkt: JMP ringkabelsko uisoleret
Model/MPN: 158.03.89
GTIN: 4043981275902
Mærke: JMP

Denne uisolerede ringkabelsko fra JMP er designet til elektriske forbindelser, hvor en sikker mekanisk og elektrisk kontakt omkring en M5-bolt er nødvendig. Ringens indre diameter og borehul på Ø 5,3 mm passer til standard M5-fæste, og tungen er dimensioneret til ledere med tværsnit mellem 0,5 og 1,0 mm². Produktet leveres i pakke til håndtering og installationsbrug (pakkenummeret indikeret i titel, se MPN for nøjagtighed).

Funktion

• Skaber en fast, mekanisk forbindelse mellem ledning og stel eller skrueterminal ved brug af M5-bolt.
• Uisoleret design giver direkte metal-mod-metal kontakt for lav overgangsmodstand, egnet hvor elektrisk ledningsevne prioriteres.
• Enkeltpolet udformning — beregnet til én leder pr. ring.

Materiale og egenskaber

• Uisoleret metaludførelse: typisk tinbelagt kobber eller en lignende legering (JMPs ringkabelsko fremstilles normalt i ledende metaller for god elektrisk forbindelse og modstandsdygtighed over for korrosion).
• Borehul Ø 5,3 mm matcher M5-fastgørelse, hvilket sikrer korrekt mekanisk pasform og mulighed for at bruge skive og møtrik efter behov.
• Ingen lodning eller krympning nødvendig—kontakt opnås ved klemming/pressning af leder i tungen og fastspænding til skruepunktet.

Tekniske specifikationer

Anvendelse og kompatibilitet

Velegnet til elektriske kredsløb i køretøjer, motorcykler og maskineri, hvor ledningen skal fastgøres sikkert til stel, batteripoler eller terminaler med M5-bolte. Passer til blanke eller afisolerede ender med tværsnit i det angivne interval; brug korrekt værktøj (kabelsko-presser/klemmerværktøj) for at sikre holdbar elektrisk og mekanisk forbindelse.

Monteringstips

• Afisoler leder-enden til passende længde, indsæt i tungen og pres med korrekt dimensioneret presseværktøj for at undgå løse ledere.
• Anvend flad skive ved behov for at fordele belastning og undgå deformation af ringens hul ved montage på skrue.
• Tjek kontaktpunkter for korrosion og rengør ved behov; en uisoleret forbindelse bør sikres mod fugt og aggressive miljøer hvis den bruges udendørs eller i korrosive omgivelser.

JMPs ringkabelsko med MPN 158.03.89 (GTIN 4043981275902) er et komponentvalg for fagfolk, der har brug for en simpel, direkte og elektrisk effektiv ringkontakt til M5-montering. Materialevalg og dimensioner er målrettet praktisk brug i installations- og reparationsarbejde på køretøjer og elektriske anlæg.
