Ringtung 0,5-1,5 m3 JMP-pakke 5 stk

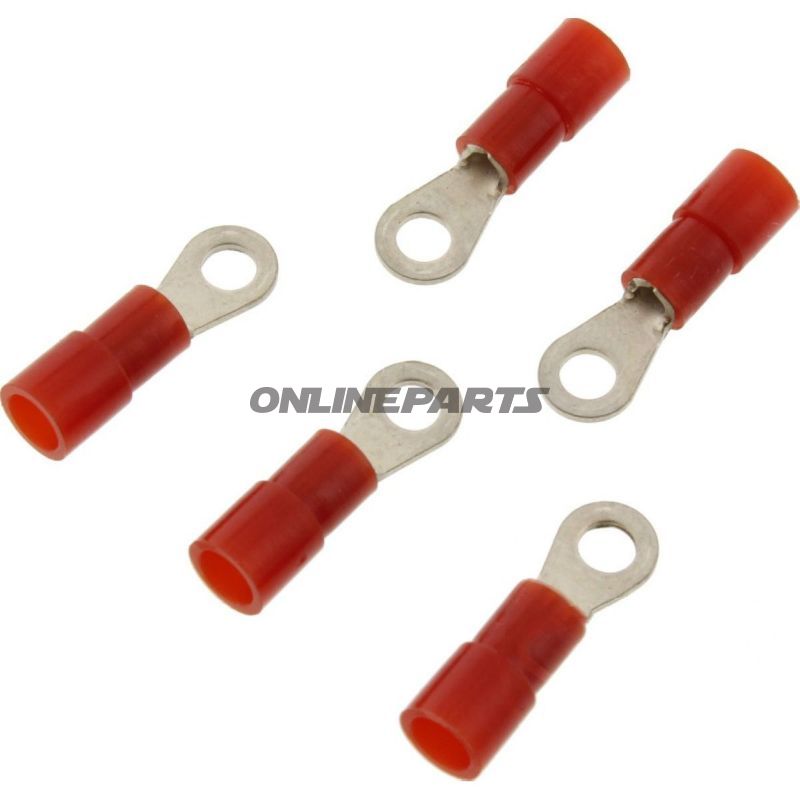

Isoleret ringkabelsko (JMP) til kabeltværsnit 0,5–1,5 mm², borehul M3

Produkt: Isoleret ringkabelsko fra JMP (MPN: 158.04.95, GTIN: 4043981276954). Denne ringkabelsko er beregnet til elektriske forbindelser, hvor ledning afsluttes i en ringformet terminal og fastgøres med en M3-bolt eller skrue.

Funktion og anvendelse

• Skaber en mekanisk og elektrisk forbindelse mellem en afisoleret leder og en skrue- eller boltforbindelse med M3-gængestørrelse.
• Designet til installationer hvor pladsen er begrænset, men hvor en sikker boltfæstet forbindelse er påkrævet, fx på styrestrømfordelere, jordforbindelser eller mindre komponentterminaler på motorcykler og køretøjer.
• Isoleringen omkring klemområdet reducerer risikoen for kortslutning ved at dække blottede ledere og sikre en mere robust slutmontage under vibrationspåvirkning.

Materiale og egenskaber

• Ringdelen er udført som lederkontakt (typisk tinbelagt kobberlegering eller lignende ledende metal) for god elektrisk ledningsevne og korrosionsbestandighed under normale driftsforhold. (Materialeangivelse er i produktserien JMP kendt for at benytte kobberbaserede legeringer).
• Isoleringshylsteret er fremstillet i farvet plast (rød) for at indikere kabeltværsnit og give elektrisk isolation; plasten tåler normale driftstemperaturer og beskytter mod mekanisk slitage ved klemninger.
• Designet uden lodninger (ikke loddet forbindelse), hvilket betyder, at lederen klemmes eller krimps sammen med terminalen ved montering.

Tekniske data (oversat og samlet)

• Type: Ringkabelsko (ring connector)
• Passer til bolt/skrue: M3
• Kabeltværsnit: 0,5–1,5 mm²
• Borehul/indre diameter: Ø 3,2 mm
• Isoleret: Ja (rød)
• Lodning: Nej (ikke loddet)
• Varmeudvidelse/varmebestandighed: specificeret ned til -75 °C (angivet som temperaturresistens)
• Poler: 1

Kompatibilitet og montage

• Velegnet til ledere i intervallet 0,5–1,5 mm²; ved montering skal ledningens lederareal matches med den passende krimpeprofil for at opnå en sikker mekanisk og elektrisk forbindelse.
• Borehul Ø 3,2 mm svarer til M3-fastgørelse; anvend egnede skruer eller bolte med korrekt moment for at undgå deformation af ringen eller beskadigelse af isoleringen.
• Anvend almindelige krimpeværktøjer beregnet til isolerede kabelskor for gentagen og ensartet krimpning.

Praktiske overvejelser for mekanikere og montører

• Sørg for korrekt afisolingslængde og brug passende krimpeled for at sikre lav overgangsmodstand og mekanisk holdbarhed under vibrationer.
• Kontroller at isoleringen ikke klemmes under skruehovedet; dette kan kompromittere både mekanisk spænding og elektrisk kontakt.
• Ved kritiske strømførende forbindelser eller korrosive miljøer kan efterbehandling eller valg af specielle terminaler med ekstra korrosionsbeskyttelse overvejes.

Brand og identifikation: Produktet leveres af JMP og identificeres via producentens varenummer MPN 158.04.95 og GTIN 4043981276954. Disse koder anvendes til entydig identifikation ved bestilling og reservedelsstyring.
