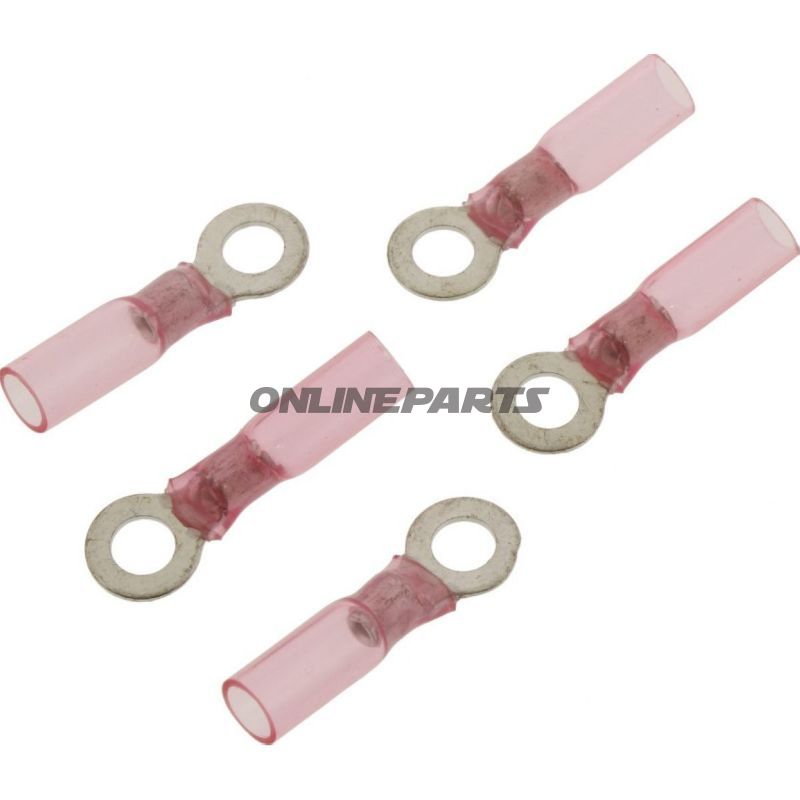

Ringtung 0,5-1,5 M4 JMP Pakke 5 stykker

Ringkabelsko med varmekrymper, M4, til kabel 0,5–1,5 mm²

Produktoversigt: Denne ringkabelsko fra JMP (MPN: 158.05.27, GTIN: 4043981277272) er en isoleret, varmekrympende ringtunge designet til mekaniske forbindelser på skrue- eller boltfæster med M4-gennemføring. Den er beregnet til anvendelse på ledere med tværsnit mellem 0,5 og 1,5 mm² og har en boring på cirka Ø 4,3 mm. Farven er rød, hvilket typisk anvendes til identifikation af kabeltværsnit i installationsarbejde.

Funktion og anvendelse:

• Skaber en pålidelig mekanisk og elektrisk forbindelse til skrueterminaler og jordforbindelser ved hjælp af en M4-bolt eller -skrue.
• Den integrerede varmekrympende kappe sikrer tæt sitteevne omkring lederen og beskytter mod fugtindtrængning og korrosion i samlingen, især ved udsatte montagepunkter.
• Velegnet til både faste installationer på motorcykler og i elektriske systemer hvor pladsen er begrænset og en komprimeret, isoleret forbindelse ønskes.

Materiale og egenskaber:

• Kabelskoens ledende del er udført i metal med god elektrisk ledningsevne (standard for ringkabelsko). Den er ikke loddede indbyrdes; forbindelsen opnås mekanisk ved skrue/bolt.
• Den ydre isolering er en varmekrympemanchet, der krymper ved opvarmning og giver mekanisk støtte samt beskyttelse mod indtrængende fugt og forurening. Dette reducerer bevægelsesrelaterede træk på lederen.
• Temperaturmodstanden er angivet til omkring -125 °C (bemærk: dette refererer til materialets lave temperaturbestandighed og ikke driftsområdet for hele samlingen under belastning).
• Farven rød angiver normalt det lave tværsnitsområde (0,5–1,5 mm²) og gør identificering i kabletavler og ledningsnet lettere.

Tekniske detaljer (vigtige punkter):

• Type: Ringkabelsko / ringtunge
• Passer til: M4
• Kabeltværsnit: 0,5–1,5 mm²
• Boring: Ø cirka 4,3 mm
• Isoleret: Ja, med varmekrymp
• Antal poler: 1
• Lodning af forbindelse: Nej (mekanisk fastspænding med skrue/bolt)

Kompatibilitet og monteringsanvisning:

• Kontroller at bolthullets indvendige diameter og skive/bolt passer til Ø 4,3 mm-hullet; M4-fastgørelse er dimensionen til skruen/bolten.
• Forbered lederen ved afisolering til passende længde, indsæt leder i kabelskoen og varm krympehylsteret jævnt med varmepistol indtil det sidder tæt. Undgå åben flamme direkte mod plastmaterialet.
• Sørg for korrekt moment ved fastspænding af M4-skrue/bolt for at sikre både god elektrisk kontakt og mekanisk fastholdelse uden at deformere ringen.

Bemærkninger: Produktet leveres som enkelt ringkabelsko pr. enhed i angivne pakninger fra JMP. GTIN 4043981277272 og MPN 158.05.27 anvendes til entydig identifikation ved indkøb og reservedelsstyring.
