Ringtung 0,5-1,5 M4 JMP Pakke 5ST /792

Isoleret ringkabelsko til M4 – til ledning 0,5–1,5 mm²

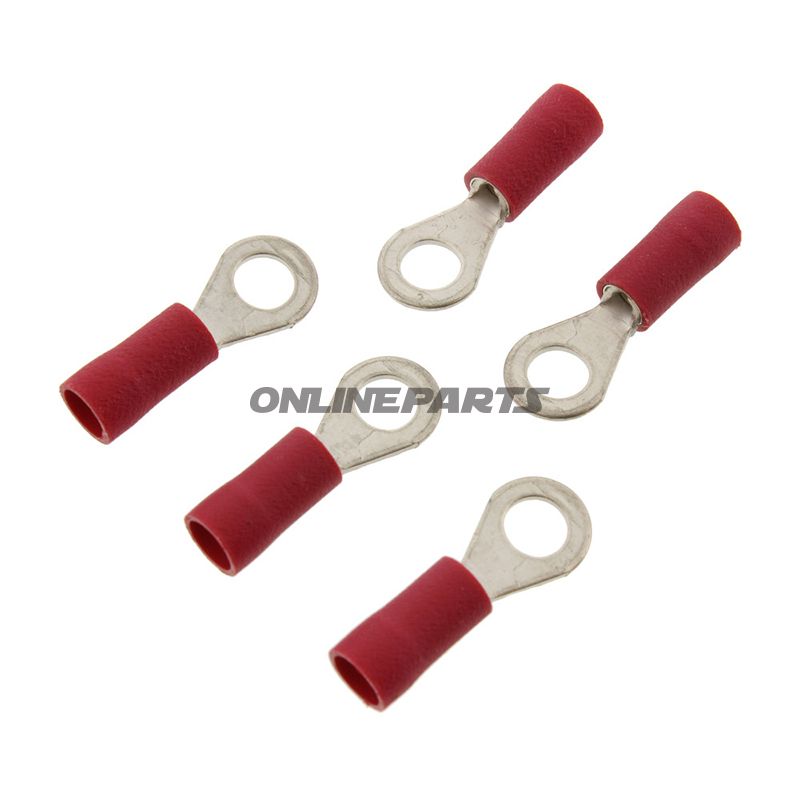

Produkt: isoleret ringkabelsko i rød fra JMP (MPN: 158.04.97, GTIN: 4043981276978). Denne ringkabelsko er designet til elektriske forbindelser, hvor en skrueforbindelse med M4-bolt benyttes, og ledningsarealet ligger mellem 0,5 og 1,5 mm².

Funktion

• Skaber en sikker mekanisk og elektrisk forbindelse mellem en enkeltlederledning og en skrue-/boltterminal (M4).
• Ringformen sikrer god kontaktflade omkring skruen og mindsker risikoen for løsning ved vibrationer sammenlignet med blot at føre ledningen omkring skruen.
• Isoleringen reducerer risikoen for kortslutning ved at dække lederens blottede område ved forbindelsen.

Materialer og egenskaber

• Metaldel: Elektrolytisk afbrudet kobber eller andet kobberbaseret legeringsmateriale med god elektrisk ledningsevne og formstabilitet ved mekanisk samling. Materialet er egnet til almindelige installationsstrømme for den angivne lederdimension.
• Isolering: Plast/termoplastisk isoleringsmateriale i rød farve, udformet til at holde lederens blottede område dækket og give en vis mekanisk aflastning ved klemning. Isoleringen er ikke krympeflex; den er en fabriksmonteret isoleringskrave.
• Temperaturbestandighed: Angivet ned til -75°C for materialerne, hvilket indikerer anvendelse ved lave temperaturer (kontroller applikationskrav ved ekstreme miljøer).
• Svejsning/lodning: Produktet er ikke beregnet til at blive fræsvejs eller loddede efter montering — forbindelsen foretages mekanisk med skrue/bolt.

Tekniske detaljer og kompatibilitet

• Egnet til ledningstværsnit: 0,5–1,5 mm².
• Egnet bolt/størrelse: M4.
• Borediameter: ca. Ø 4,3 mm — tilpasset standard M4-skruer/bolte med plads til skruens hoved og eventuel skive.
• Poler: 1 (enkeltleder pr. ringkabelsko).
• Isoleret: Ja (rød farve indikerer typisk lavere tværsnit i farvekodede sætninger).

Anvendelsesområder

• Elektriske installationer og reparationer på motorcykler, scootere og mindre køretøjer, hvor M4-forankring anvendes.
• Styringsbokse, sikringspaneler og jordforbindelser med begrænset ledningsstørrelse.
• Situationen, hvor pladsen er begrænset, men en gennemgående skrue- eller bolttilkobling er nødvendig for et solidt elektrisk kontaktpunkt.

Praktiske bemærkninger for montøren

• Afisoler ledningen korrekt (til ledningsmål), indsæt lederstrålerne fuldt ind i metaldelen og pres/krimp med korrekt dimensioneret krimptang for at sikre lav overgangsmodstand og stabil mekanisk fastholdelse.
• Kontroller at isoleringskraven ikke er beskadiget ved montering, og at skruens spændemoment er passende for applikationen for at undgå deformation af ringen eller ledningen.
• Produktet er ikke varmebestandigt krympeflex; ved krævende miljøer kan supplerende beskyttelse være nødvendig.

Yderligere oplysninger

Dette produkt leveres under mærket JMP (MPN 158.04.97) og kan findes i sortimentet med GTIN 4043981276978. Den røde isolering angiver normalt passende anvendelsesområde for 0,5–1,5 mm² ledere. Ved tvivl om kompatibilitet med specifikke apparater eller temperaturkrav, anbefales kontrol mod applikationens tekniske krav.
