Ringtung 0,5-1,5 M5 JMP Pakke 5ST /793

Ringkabelsko (isoleret) til M5 – til ledertværsnit 0,5–1,5 mm²

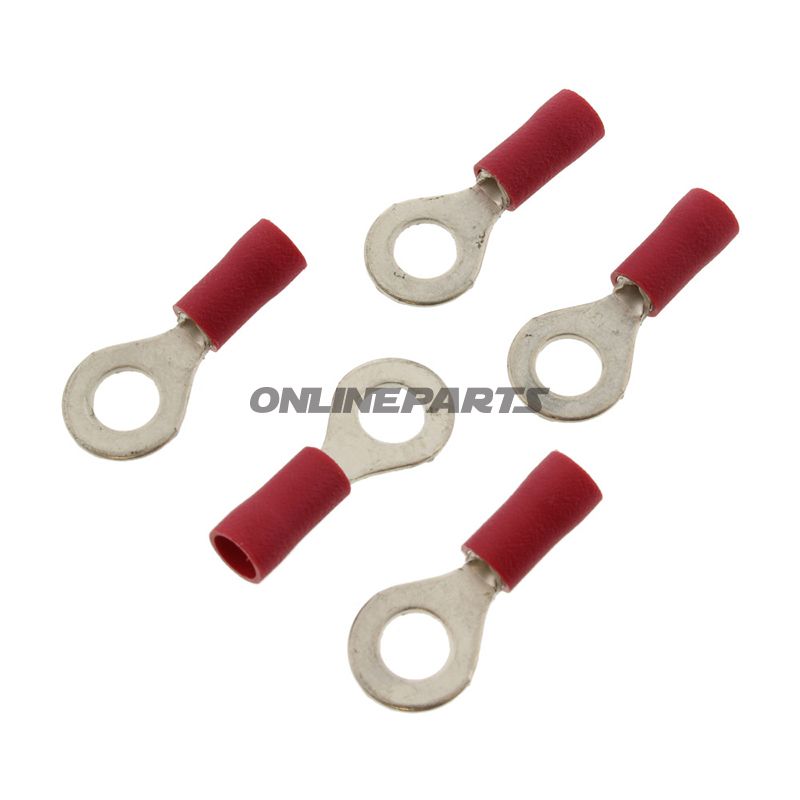

Produkt: JMP ringkabelsko, rød – model 158.04.98 (GTIN 4043981276985). Dette er en isoleret ringkabelsko beregnet til montering på ledere med tværsnit mellem 0,5 og 1,5 mm² og til fastgørelse med M5-bolt.

Funktion og anvendelse

• Ringkabelskoen sikrer mekanisk og elektrisk tilslutning mellem en enkelt leder og et skrue-/boltfæste. Den er velegnet til jordforbindelser, signal- og strømtilslutninger på motorcykler samt til styrepaneler og klemmer.
• Den isolerede udformning begrænser risikoen for kortslutning ved at dække klemområdet og give en markeret, farvekodet tilslutning (rød).
• Borehullet er Ø 5,3 mm, hvilket passer til M5-fastgørelse og giver stabil mekanisk fastholdelse under vibrationer.

Materialer og egenskaber

• Terminaldelen er udført i et ledende metal (typisk tinpladeret kobber eller lignende legering), valgt for god elektrisk ledningsevne og korrosionsmodstand i miljøer med vibration og luftfugtighed.
• Isoleringen er en polymer (farvet rød) som beskytter mod mekanisk slid og kortslutning, samtidig med at den yder en vis spændingsmodstand ved normale driftstemperaturer.
• Produktet er ikke beregnet til lodning på leder/terminal efter montering (soldered connections: nej), og det har ikke krympeflex. Monteringsprincippet er mekanisk krimpning på lederenden.
• Temperaturmodstanden angives til -75°C (typisk som nedre grænse for materialets elasticitet/brug), hvilket betyder at materialet bevarer funktion i kolde omgivelser. Driftstemperaturens øvre grænse bør vurderes efter applikationens øvrige krav.

Tekniske data (oversigt)

• Type: Ringkabelsko
• Passer til skrue/bolt: M5 (borehul Ø 5,3 mm)
• For ledertværsnit: 0,5 – 1,5 mm²
• Antal poler: 1
• Isoleret: Ja
• Svejse/lodning: Nej
• Krympeflex: Nej
• Temperaturmodstand (nedre grænse): -75°C

Kompatibilitet og montage

• Anvendes sammen med kabler og ledere i det angivne tværsnit. For korrekt elektrisk kontakt skal lederens isolering afklemmes korrekt, og terminalen skal krimps med passende krimpeværktøj til kabeltype og tværsnit.
• Passer til standard M5-fæste på stelplader, klemrækker og karosseriplader. Kontrollér at boltens hoved og skive passer til ringens ydre mål for at undgå mekanisk stresspunkter.

Mærke og identifikation

Dette produkt leveres af JMP og er identificeret med producentnummer (MPN) 158.04.98 og GTIN 4043981276985. Oplysningerne kan bruges ved bestilling eller ved kontrol af reservedelsnumre i værksteder.

Bemærkninger til mekanikeren

• Vælg korrekt krimpekvalitet og værktøj for at sikre lav overgangsmodstand og god mekanisk fastholdelse under vibrationer.
• Undgå at bruge terminaler til ledninger uden at fjerne isoleringen til et passende krimpeområde, og kontroller at isoleringen ikke klemmes permanent af bolthovedet.
• Hvis applikationen udsættes for høje temperaturer over tid, vurder da den samlede termiske belastning af både isolering og leder.

Reference: JMP ringkabelsko, model 158.04.98 (GTIN 4043981276985).
