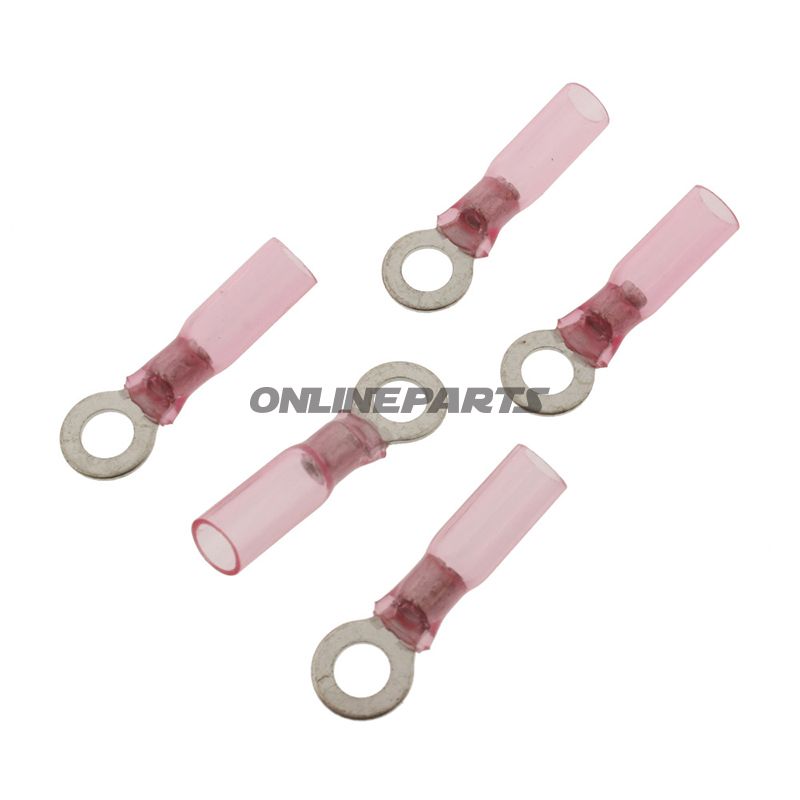

Ringtung 0,5-1,5 M5 JMP Pakke 5 stykker

Ringkabelsko med varmekrympe, M5 (0,5–1,5 mm²) – JMP

Beskrivelse og funktion:
Denne ringkabelsko fra JMP (MPN: 158.05.33, GTIN: 4043981277333) er designet til sikker elektrisk forbindelse til skrueterminaler med M5-bolt. Produktet har en isoleret ringende med integreret varmekrympe, som ved opvarmning trækker tæt omkring kablets isolering og skaber en fugt- og vibrationsresistent overgang mellem kabel og terminal. Ringens borediameter er Ø 5,3 mm, hvilket passer til almindelige M5-forbindelser.

Anvendelsesområde:

• Elektriske tilslutninger på motorcykler, køretøjer og små maskiner, hvor plads og vibrationseksponering kræver en robust afslutning.
• Velegnet til punkter hvor tætning mod fugt og korrosion er vigtig, fx på stel- eller batteriforbindinger.

Materialer og egenskaber:

• Kontaktdel: Metal (blyfri kobberlegering eller lignende ledende materiale) med ringformet øje til M5-bolt. Materialet sikrer lav kontaktmodstand og god mekanisk holdbarhed.
• Isolering: Integreret varmekrympe af termoplast/Polyolefin, farvet rød, som ved opvarmning krymper og danner en tæt forsegling omkring lederens isolering.
• Temperaturbestandighed: Angivet driftstemperatur ned til -125°C for basismaterialet (sørg for at vurdere varmekrympningsmaterialets praktiske temperaturgrænser ved installation og drift).
• Lodning: Produktet er ikke præ-loddet; forbindelsen opnås ved krympning over afisoleret, presset eller krimpet leder.

Tekniske data (oversigt):

• Type: Ringkabelsko (ring connector)
• Passer til: M5-bolt
• Kabeltværsnit: 0,5 – 1,5 mm²
• Borediameter: Ø 5,3 mm
• Poler: 1
• Isoleret: Ja (varmekrympe)
• Præ-loddet: Nej
• Temperaturbestandighed: angivet -125°C

Montering og praktiske råd:

• Afsnør passende mængde isolering fra lederen, indsæt lederen i metalhylstren og anvend et egnet krimpeværktøj eller presværktøj for at opnå mekanisk holdbar forbindelse.
• Opvarm varmekrympedelen jævnt (varmepistol anbefales) indtil krympningen sidder tæt om isoleringen og evt. limindlæg (hvis til stede) er aktiveret for forsegling.
• Undgå direkte overophedning af ringens metaldel; kontroller at krympningen opnår korrekt form uden at beskadige leder eller isolering.

Kompatibilitet og bemærkninger:
Produktet dækker ledningsdimensioner fra 0,5 til 1,5 mm² og er velegnet til typiske M5-terminaler. JMP er angivet som producent (MPN 158.05.33), og GTIN 4043981277333 kan bruges til entydig identifikation ved indkøb eller lagerstyring. Der følger ikke loddetilslutning; udfør korrekt mekanisk krimpning før krympning for at sikre elektrisk kontakt.

Pakkestørrelse:
Produktets titel angiver en pakke, men oplysninger om leverede antal kan variere afhængig af forhandler. Bekræft venligst antal ved bestilling hos den valgte leverandør for at undgå misforståelser.
