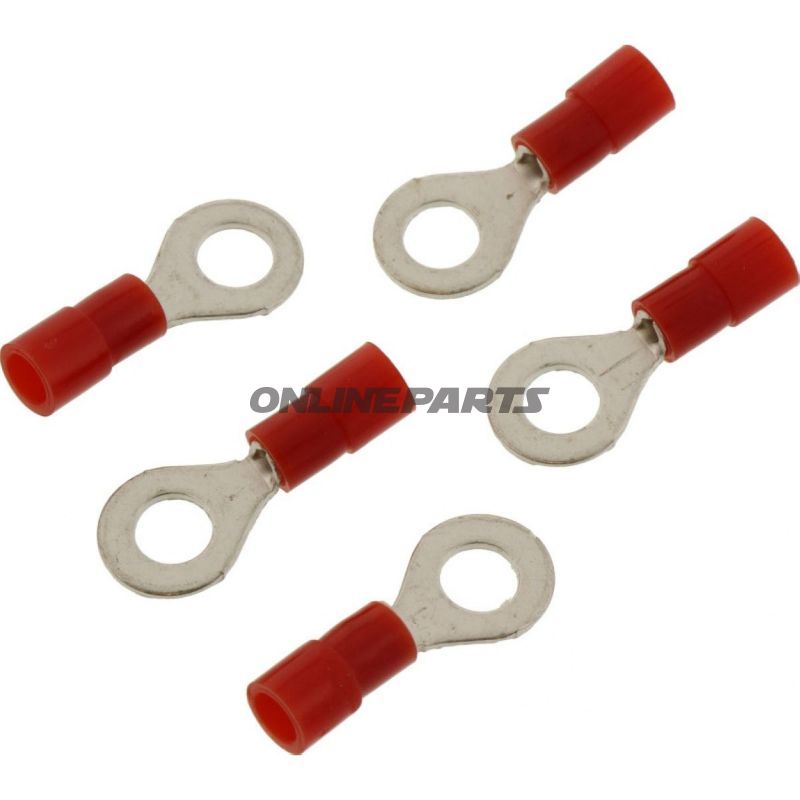

Ringtung 0,5-1,5 M5 JMP Pakke 5 stykker

Ringkabelsko (ringtung) M5, isoleret til kabeltværsnit 0,5–1,5 mm²

Denne ringkabelsko fra JMP (MPN: 158.05.28, GTIN: 4043981277289) er designet til sikre, mekaniske og elektriske forbindelser på skrue-/boltforbindelser med M5-gennemføring. Produktet er en enkeltpolet, nylonisoleret ringkabelsko beregnet til ledninger med tværsnit mellem 0,5 og 1,5 mm² og med borehul på cirka 5,3 mm.

Funktion og anvendelse

• Formål: Skaber en stabil elektrisk kontakt til fastgørelse på stel, klemmer eller terminalplader ved hjælp af en M5-skrue eller bolt.
• Anvendelsesområder: Almindelig i alle elektriske installationer på motorcykler, scootere og andre køretøjer, samt til kontrolbokse, batteriforbindelser og jordforbindelser, hvor plads og sikker fastspænding er nødvendig.
• Montering: Afisolér ledningen, indsæt den i kabelskoens åbning, press eller krymp for at sikre forbindelse (svejsetilslutning er ikke nødvendig eller tilstede), efterfølgende monteres ringkabelskoen på M5-skrue/bolt og fastspændes.

Materialer og egenskaber

• Isolering: Nylonisoleret kappe for elektrisk isolation og visuel farvekodning (rød) for let identifikation af tværsnitsområde.
• Ledende del: Metalring til god elektrisk ledningsevne; produktdata angiver, at der ikke er tilføjet krympe- eller varme-sammentrækkende rør. Der er heller ingen loddet forbindelse integreret.
• Temperaturbestandighed: Angivet modstandsdygtighed ned til ca. -105 °C, hvilket indikerer materialets egnethed til kolde miljøer; vurder altid den samlede driftstemperatur i applikationen (omgivelsestemperatur + eventuel lokal opvarmning).

Tekniske detaljer

• Type: Ringkabelsko (ring connector)
• Egnet til skrue/bolt: M5
• Kabeltværsnit: 0,5–1,5 mm²
• Borehul/ringdiameter: ca. Ø 5,3 mm
• Isoleret: Ja (nylon)
• Antal poler: 1
• Lodning: Nej
• Varme-sammentrækning: Nej
• Temperaturmodstand: opgivet til -105 °C

Kompatibilitet og håndtering

• Kontroller at ledningens tværsnit ligger inden for 0,5–1,5 mm² for at sikre korrekt mekanisk og elektrisk forbindelse.
• Brug korrekt dimensioneret pres-/krympeværktøj beregnet til denne type kabelsko for at opnå ensartet kompression og lav overgangsmodstand.
• Ved korrosive miljøer anbefales yderligere beskyttelse (f.eks. korrekt overfladebehandling på skruer/bolte eller brug af fedt til elektriske forbindelser) afhængigt af applikationen.

Produktet leveres under mærket JMP (MPN: 158.05.28) og identificeres globalt via GTIN 4043981277289. Den røde nylonisolering gør komponenten enkel at identificere i installationer og arbejdsrum, og de angivne tekniske data gør det egnet til både værkstedsbrug og mobile elektriske systemer på køretøjer.
