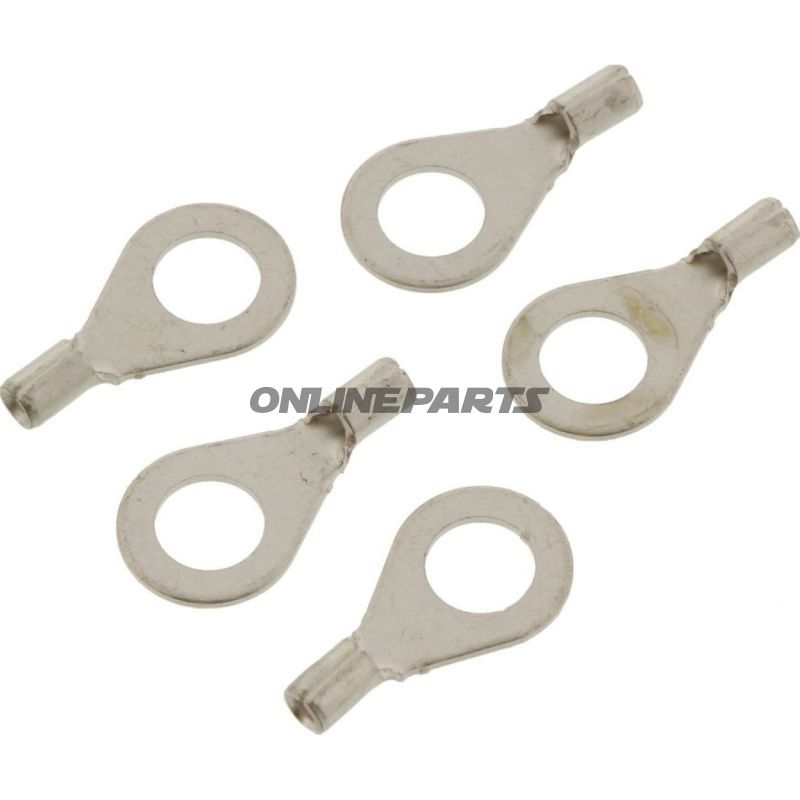

Ringtung 0,5-1,5 M6 JMP Pakke 5 stykker

Ringkabelsko uisoleret, M6 - til ledningsareal 0,5–1,5 mm² (JMP, MPN 158.06.09)

Denne uisolerede ringkabelsko fra JMP (MPN 158.06.09, GTIN 4043981278095) er designet til sikre mekaniske og elektriske forbindelser, hvor en M6-bøsning eller skrue anvendes som kontaktpunkt. Produktet er beregnet til brug på ledninger med tværsnit fra 0,5 mm² op til 1,5 mm² og har en borediameter på 6,5 mm, hvilket svarer til en standard M6-fastgørelse.

Funktion og anvendelse:

• Formål: Sikring af kabel-til-chassis eller kabel-til-stikforbindelser, hvor ringformet kontakt er nødvendig for at forhindre løs forbindelse og sikre god elektrisk kontakt.
• Montering: Ledningen føres ind i kraven og presses sammen (krympe- eller presseværktøj) for at skabe mekanisk fastholdelse og elektrisk forbindelse. Ringens hul passer til en M6-skrue eller bolt.
• Anvendelsesområder: Egnet til motorkøretøjer, maskiner, styreskabe og andre applikationer inden for vedligehold og reparation, hvor plads og fastgørelsesmetode kræver en ringterminal.

Materialer og egenskaber:

• Uisoleret design: Terminalen er uden plastisk isolering, hvilket giver direkte metal-mod-metal kontakt og lav overgangsmodstand. Uisolerede terminaler kræver korrekt håndtering for at forhindre kortslutning i tætte omgivelser.
• Metalkvalitet: Materialet er typisk tinbelagt kobber eller en tilsvarende elektrisk ledende legering (standard for denne type terminaler), hvilket kombinerer god ledningsevne med korrosionsbeskyttelse. Tinbelægning reducerer oxidering ved kontaktflader.
• Størrelse og tolerancer: Borehul Ø 6,5 mm til M6-fæstning; krav til ledningsareal 0,5–1,5 mm². Terminalen er udført i en enkelpolig udgave, uden lodde- eller krympehylse integreret.

Tekniske aspekter og fordele for mekanikere:

• DIN 46234-kompatibel formgivning sikrer, at ringkonstruktionen opfylder gængse standarder for dimension og pasform.
• Uisoleret udgave muliggør tæt pakning af terminaler i metalrammer eller jordforbindelser, hvor isolering ikke er ønsket.
• Enkel opbygning uden lodning eller krympeelementer gør komponenten velegnet til hurtig udskiftning og reparation med almindeligt presseværktøj.

Kompatibilitet og anvendelsestips:

• Tilslut kun ledere inden for angivet tværsnit (0,5–1,5 mm²). Over- eller undersize kan give dårlig mekanisk fastholdelse eller øget overgangsmodstand.
• Brug korrekt krimpeværktøj designet til bløde kobberterminaler for at sikre en gentagelig og elektrisk pålidelig forbindelse.
• Ved montering i områder med risiko for korrosion eller fugt kan ekstra forsegling eller anvendelse af korrosionsbeskyttende pasta overvejes, da terminalen i sig selv er uisoleret.

Yderligere tekniske data (samlet reference):

• Type: Ringkabelsko (ring connector)
• Egnet til: M6
• Ledningsareal: 0,5–1,5 mm²
• Borediameter: Ø 6,5 mm
• Antal poler: 1
• Isoleret: Nej
• Loddet tilslutning: Nej
• Standard: DIN 46234

Produktet leveres som enkeltstående ringterminaler fra mærket JMP (MPN 158.06.09, GTIN 4043981278095). Ved bestilling bedes du sikre korrekt antal til opgaven, da produktet sælges som individuelle terminaler og ikke som en specifik bulkemballage i denne beskrivelse.
