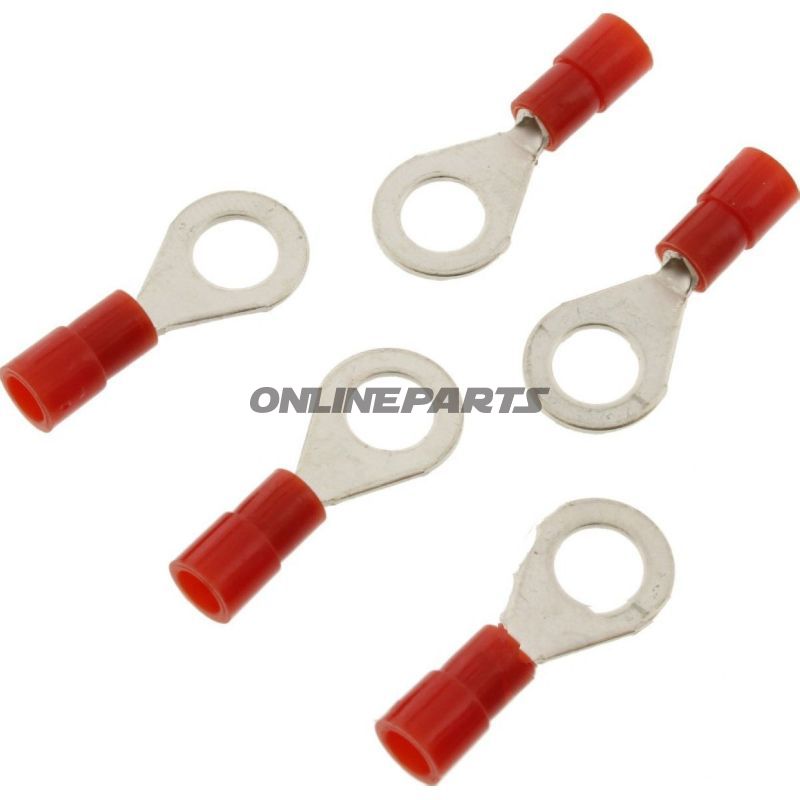

Ringtung 0,5-1,5 M6 JMP Pakke 5 stykker

Ringkabelsko (M6) i nylon, til ledertværsnit 0,5–1,5 mm² — JMP

Produktoversigt: Denne ringkabelsko fra JMP (MPN: 158.05.34, GTIN: 4043981277340) er beregnet til faste eller fleksible ledere med tværsnit fra 0,5 til 1,5 mm² og passer til M6 bolte/gennemføringer. Produktet leveres i rød nylonisoleret udførelse og er designet til elektriske forbindelser, hvor en mekanisk fast og elektrisk sikker forbindelse til skrue- eller boltklemmer er nødvendig.

Funktion og anvendelse: Ringkabelskoen sikrer en formstabil forbindelse ved fastspænding omkring en M6 skrue eller bolt. Den isolerede hals beskytter mod kortslutning og gør montagen mere sikker i trange installationer, hvor kabelenden ellers kunne komme i kontakt med andre ledende dele. Ringformen sikrer en pålidelig kontaktflade til klemmen, som minimerer risikoen for løs kontakt ved vibrationer, hvilket er relevant på motorcykler og i værkstedsmiljøer.

• Type: Ringkabelsko (ring connector) til M6.
• Lederområde: Egnet til 0,5–1,5 mm².
• Borediameter: Ø 6,6 mm i ringens indre hul, tilpasset M6 fastgørelse.
• Isolering: Nylonisoleret (rød), reducerer mekanisk slitage og risiko for kortslutning.
• Temperaturbestandighed: Angivet resistens ned til −105 °C (specificeret i producentdata).
• Soldering: Ikke loddet — beregnet til krimpning/pressning.
• Poler: 1 pole (enkelt kabelende pr. ringkabelsko).

Materialevalg og egenskaber: Stikkets lederdel er udført i metal egnet til elektrisk kontakt (typisk tinpladeret kobberlegering hos lignende komponenter), mens isoleringen er fremstillet af nylon. Nylon er valgt for sin kombination af elektrisk isoleringsevne, mekanisk slidstyrke og modstand over for olie og brændstofdampe — egenskaber, der er relevante for motorcykel- og køretøjsbrug. Produktets konstruktion er ikke beregnet til lodning; forbindelsen etableres ved korrekt krimpning med passende værktøj for at opnå optimal elektrisk og mekanisk holdbarhed.

Montage og kompatibilitet: For korrekt montage anbefales en krimpeproces med passende dørværktøj til kabeltværsnit 0,5–1,5 mm². Kontroller at kabelisoleringen er beskåret korrekt, at lederne er samlet uden løse tråde, og at krimpekæmperen passer til den dimension, der anvendes. Borediameteren på 6,6 mm betyder, at ringen passer til standard M6-bolte og -skruer med den nødvendige klaring til sikker fastspænding. Anvend isolerende ruder eller skiver hvis monteringen kræver ekstra sikring mod mekanisk belastning eller korrosion i aggressive miljøer.

Tekniske data (væsentlige punkter):

• Brand: JMP
• MPN: 158.05.34
• GTIN: 4043981277340
• Egnet til: M6
• Lederområde: 0,5–1,5 mm²
• Borehul: Ø 6,6 mm
• Isoleret: Ja (nylon, rød)
• Kan loddes: Nej
• Poler: 1
• Temperaturbestandighed: specificeret til −105 °C

Bemærkninger til brugeren: Produktet er beregnet til krimpede forbindelser — brug passende krimpeværktøj og kontroller elektrisk kontinuitet efter montage. Undgå at overspænde skrueforbindelsen, da høj mekanisk belastning kan deformere ringens kontaktflade og påvirke ledningens funktion. Ved montage i omgivelser med korrosive påvirkninger anbefales yderligere korrosionsbeskyttelse mellem ring og bolt/skive.
