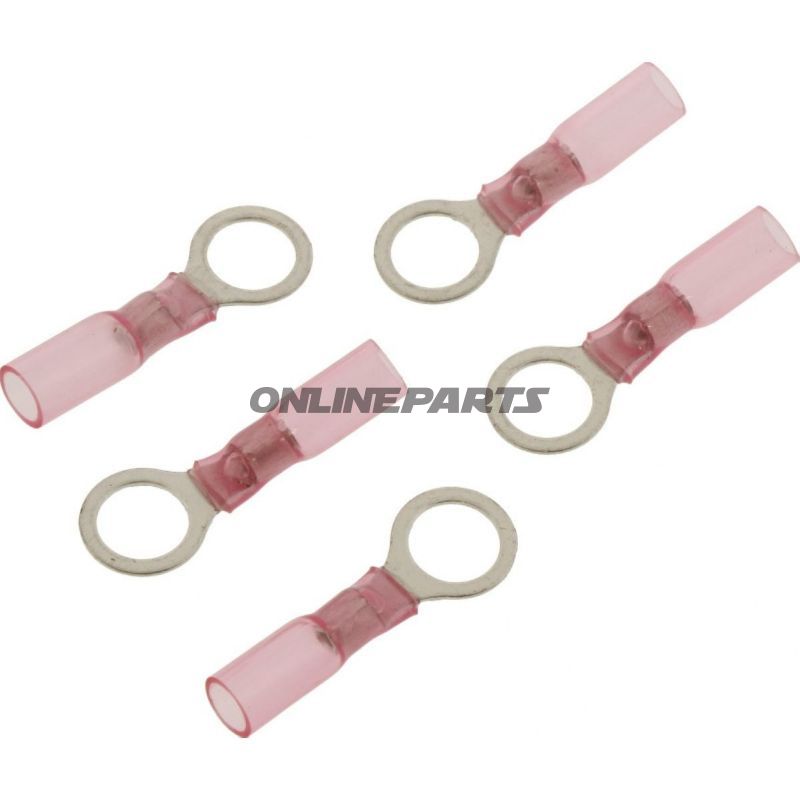

Ringtung 0,5-1,5 M6 JMP Pakke 5 stykker

Ringkabelsko med varmekrympe, M6 – rød, til 0,5–1,5 mm² ledere

Produkt: JMP ringkabelsko med varmekrympe (MPN: 158.05.39, GTIN: 4043981277395). Denne type ringkabelsko er beregnet til elektriske forbindelser hvor en M6 boltføring anvendes, og hvor en tæt, isoleret og mekanisk sikker forbindelse ønskes på kabler med mindre tværsnit.

Funktion og anvendelse

• Ringkabelskoen sikrer elektrisk kontakt omkring bolthoved eller skrue ved M6 monteringspunkter og benyttes typisk til jord- og signalledninger eller som forbindelse til chassis/ramme.
• Den integrerede varmekrympe (varmekrympeskærm) giver mekanisk aflastning af kablet og forbedret miljøbeskyttelse ved at krympe rundt om leder og isolering efter opvarmning.
• Isoleringen reducerer risiko for kortslutning og beskytter mod korrosion og fugtindtrængning i normale motormiljøer.

Materialer og egenskaber

• Kontaktdelen er udført som ringkabelsko designet til M6 montering. Materialet er egnet til at give god elektrisk ledningsevne og stabil mekanisk forbindelse (typisk tinbelagt kobber eller lignende legering hos denne produkttype; JMP angiver ringkabelsko som ring connector).
• Den ydre rød-varmekrympeskærm består af krympeplast, som ved opvarmning trækker sig sammen og danner en tæt forsegling omkring overgang mellem leder og kabelisolering. Herved opnås mekanisk aflastning og forbedret modstand mod miljøpåvirkninger.
• Produktet er isoleret og leveres med varmekrympning integreret; forbindelsen er ikke loddet ved levering (soldered connections: nej).
• Temperaturbestandighed angivet til omkring -125 °C (opført i tekniske data). Dette tal angiver lave temperaturgrænser; for driftstemperatur og maksimal varmemodstand bør lokale montageforhold vurderes.

Tekniske parametre

• MPN: 158.05.39
• GTIN: 4043981277395
• Brand: JMP
• Egnet bolthul: M6
• Bore-/huldiameter: ca. 6,5 mm
• Ledertværsnit: fra 0,5 mm² op til 1,5 mm² (anbefalet anvendelse 0,5–1,0 mm² ifølge leverandørtekst)
• Poler: 1
• Isoleret: ja
• Varmekrymp: ja
• Svejsede eller loddeforbindelser: nej (ikke forloddet)

Kompatibilitet og montage

• Velegnet til montering på M6 bolte eller skrueforbindelser i motorcykelapplikationer, elektriske skilte, kontrolbokse og chassismontage hvor små ledere skal fastgøres sikkert.
• Ved montage: indsæt afisoleret leder i kabelskoens skaft, crimpe passende med korrekt dimensioneret krympetang, herefter opvarmes krympeområdet jævnt til krympeplastens temperatur for at skabe tætning. Sørg for korrekt krympetang og varmekilde for at undgå overophedning af isolering eller komponent.
• Farve (rød) giver visuel indikation af lederstørrelsegruppe i standardfarvekoder for ringkabelsko.

Bemærkninger til valg

• Vælg denne ringkabelsko når du har ledere i angivet tværsnit og behov for isoleret, krympbar ringforbindelse til M6 montering.
• Kontroller altid kabeltværsnit og anvend passende crimp- og opvarmningsudstyr for at sikre god elektrisk kontakt og mekanisk holdbarhed.

Produktdata i overensstemmelse med JMPs angivelser (MPN 158.05.39, GTIN 4043981277395). Hvis yderligere tekniske detaljer eller materialeangivelser er nødvendige til specifik anvendelse, kan producentens tekniske datablade konsulteres.
