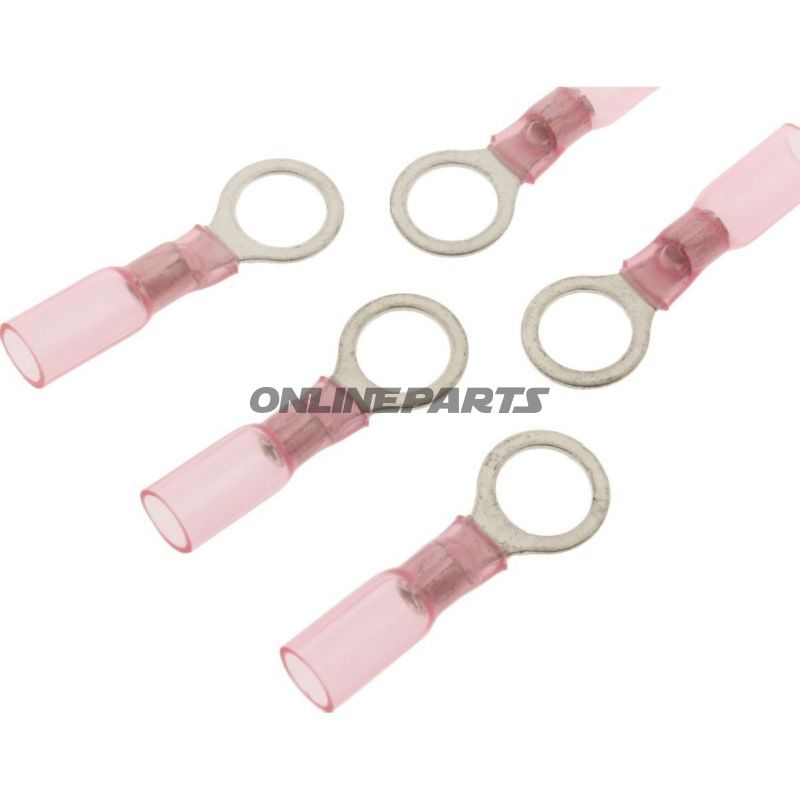

Ringtung 0,5-1,5 M8 JMP Pakke 5 stykker

Ringkabelsko med varmekrympe, M8 – til ledningsmål 0,5–1,5 mm²

Produkt: ringkabelsko med krympeflange fra JMP (MPN: 158.05.45, GTIN: 4043981277456). Denne type ringkabelsko er beregnet til forbindelse af enkeltlederkabler til skrue-/boltforbindelser med M8-gennemføring.

Funktion og anvendelse
Ringkabelskoen er designet til at sikre en elektrisk og mekanisk stabil forbindelse mellem en enkeltleder og en skrue- eller boltterminal. Den varmebestandige krympehylster omkring kabelskoen krymper ved opvarmning og danner en tætning omkring isoleringen og kablet, hvilket begrænser indtrængning af fugt og beskytter mod bevægelsesbelastning og korrosion i tilslutningspunktet. Produktet anvendes oftest i motorcykel-, bil- og industriinstallationer, hvor pladsen er begrænset, og der stilles krav til pålidelig svejseløs forbindelse til M8-fasker eller bolte.

Materialer og egenskaber

• Ledende del: Ringkabelskoens metaldel er udført i materialer til elektrisk ledning (typisk tinbelagt kobber eller lignende korrosionsresistent legering) for at sikre lav overgangsmodstand og god mekanisk holdbarhed.
• Krympehylster: Varmekrympeovertræk af polymer med limindlæg, som ved krympning forsegler omkring kablets isolering og giver ekstra beskyttelse mod fugt. Krympehylsteret er rødt, hvilket ofte bruges til at indikere kabeltværsnit i området 0,5–1,5 mm².
• Temperaturbestandighed: Angivet temperaturmodstand ned til -125 °C, hvilket dækker lave temperaturforhold. Bemærk at den maksimale driftstemperatur ved kontinuerlig belastning afhænger af både ledningsmateriale og krympehylstrets specifikationer.
• Isoleret: Ja — den isolerede konstruktion reducerer risiko for kortslutning i tætte installationer.
• Lodning: Ikke loddet; tilslutning sker ved korrekt krimpning med passende krimpeværktøj for at opnå tilfredsstillende mekanisk og elektrisk forbindelse.

Tekniske data og dimensioner

• Egnet kabeltværsnit: 0,5–1,5 mm²
• Borehul/gennemføring: Ø 8,5 mm (passer til M8-bolte)
• Antal poler: 1
• Isoleret: Ja
• Varme-krympning: Ja
• MPN: 158.05.45
• GTIN: 4043981277456
• Brand: JMP

Kompatibilitet og montage
Designet til M8-terminaler og bolte. For korrekt montage skal kabelender afskæres, afisoleres passende, indsættes i kabelskoens lødning/krave og krimpes med et værktøj, der er egnet til isolerede ringkabelsko i dette tværsnitsområde. Efter krimpning opvarmes krympehylsteret (f.eks. med varmepistol) indtil krympning og eventuel limaktivering er fuldført, så der dannes en tæt forsegling omkring kablet.

Sikkerhed og håndtering
Brug egnede krimpe- og opvarmningsværktøjer for at undgå beskadigelse af krymphylsteret eller isoleringen. Kontroller samlingens mekaniske styrke og kontinuitet med egnet måleudstyr efter montage. Overhold producentens retningslinjer for maksimal strømstyrke og temperatur ved belastning.

Yderligere information
Denne artikel leveres af JMP under MPN 158.05.45. GTIN 4043981277456 kan anvendes ved søgning i reservedelsdatabaser eller ved lagerstyring. Den røde farve angiver typisk den anvendte kabelgruppe (0,5–1,5 mm²) for hurtig identifikation i installationsarbejde.
