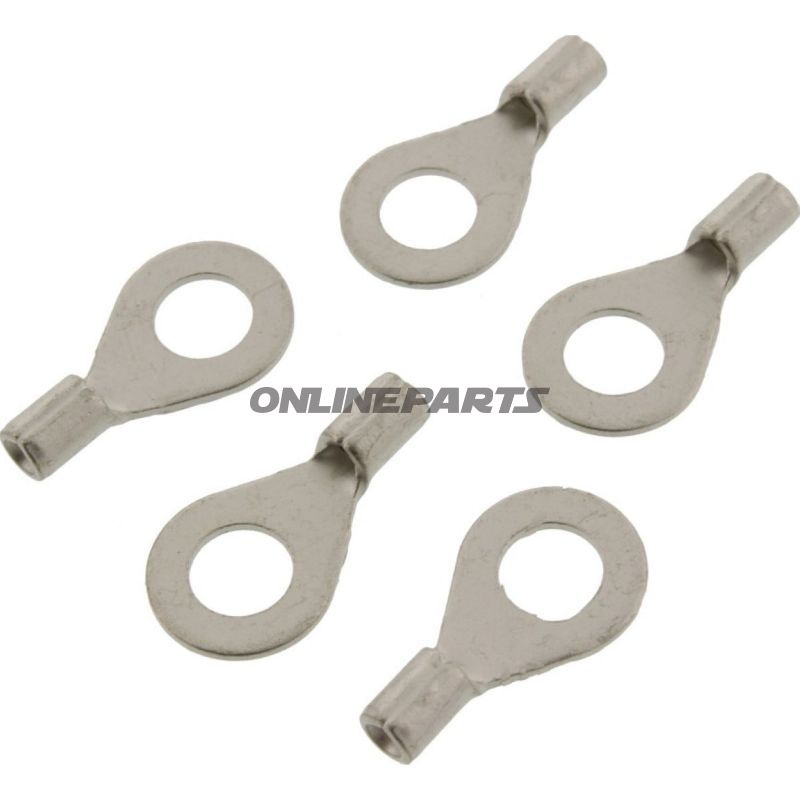

Ringtung 0,5 M5 JMP Pakke 5 stykker

Uisoleret ringkabelsko M5, JMP (til ledere op til 1,5 mm²)

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.06.03, GTIN: 4043981278033). Denne ringkabelsko er beregnet til mekaniske forbindelser, hvor en pålidelig ringkontakt påskrues M5-bolte eller skrueforbindelser.

Funktion og anvendelse
Ringkabelskoen anvendes til at forbinde elektriske ledere direkte til stel- eller strømskrue på motorcykler, komponenter og kabelbundter. Den uisolerede udformning gør den velegnet, hvor plads og lav opbygning er nødvendig, og hvor isolering enten ikke er påkrævet eller håndteres separat. Produktet er udført efter DIN 46234, hvilket sikrer en standardiseret bore- og formgeometri til M5-tilslutninger.

Materiale og egenskaber

• Uisoleret ringkabelsko — metalkontakt uden plastisk isolering, hvilket giver compact montagehøjde og direkte metal-til-metal forbindelse.
• Passer til ledningstværsnit op til 1,5 mm² (anbefalet anvendelsesområde: 0,1–0,5 mm² ifølge tekniske data; den danske produkttekst angiver op til 1,5 mm² — vær opmærksom på korrekt lederdimension ved valg).
• Borediameter (hul) Ø 5,3 mm, til M5-skruer/bolte, i overensstemmelse med DIN 46234.
• Ingen lodning eller krympeflex indbygget — forbindelsen skabes mekanisk ved krimning og fastgørelse til skrue/bolt.
• Enkeltpolet design til individuelle ledertilslutninger.

Tekniske specifikationer (udvalgte)

• Type: Ringkabelsko
• Passer til: M5
• Ledningstværsnit (min–max, ifølge producentens tekniske tabel): 0,1–0,5 mm²
• Isoleret: Nej
• Lodning: Nej
• Huldiameter: Ø 5,3 mm
• Standard: DIN 46234

Kompatibilitet og installationsnoter
Kontroller altid ledertværsnittet og skrue-/boltdimensionen i det apparat eller stel, hvor ringkabelskoen skal monteres. Da produktet er uisoleret, skal der tages hensyn til kortslutningsrisiko og mekanisk beskyttelse i tætte eller bevægelige installationer. For lavspændings- og signalinstallationer på motorcykler er korrekt krimpegarniture og sikker fastspænding afgørende for vibrationsbestandighed.

Brand og reference
Produktet markedsføres af JMP og identificeres ved producentnummer (MPN) 158.06.03 og GTIN 4043981278033. Disse referencer kan bruges til at sikre, at den korrekte ringkabelsko vælges til reservedels- eller reparationsarbejde.
