Ringtung 1.0-2.5 M5 JMP Pakke 5 stk

Uisoleret ringkabelsko (M5) til kabeltværsnit 1,0–2,5 mm²

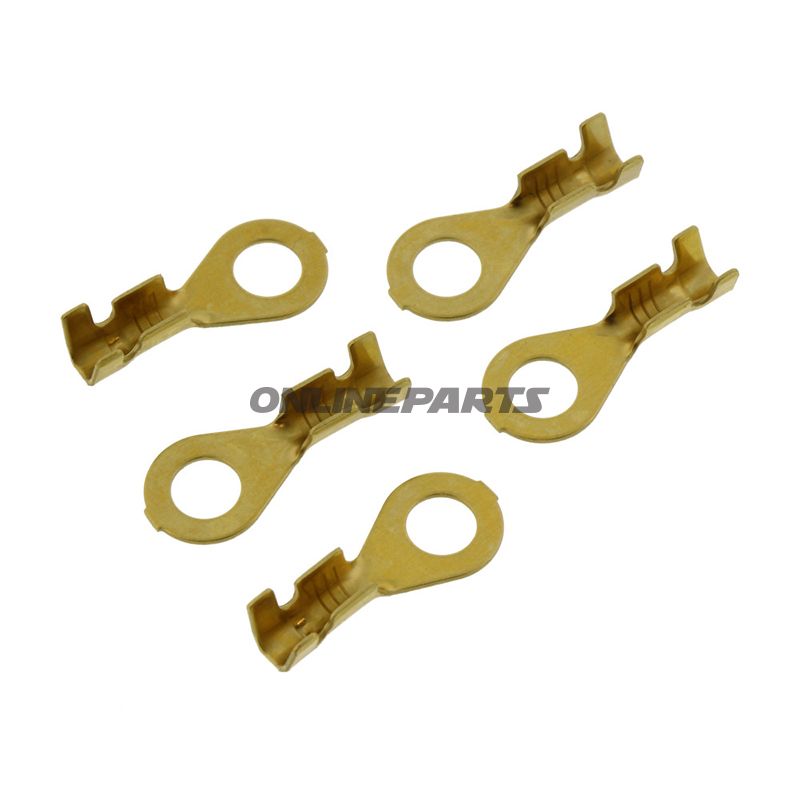

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.03.93, GTIN: 4043981275940). Denne type ringkabelsko er beregnet til fast forbindelse mellem ledere og skrue-/boltterminaler med M5-gennemføring.

Funktion og anvendelse
Ringkabelskoen bruges til at skabe en sikker og mekanisk stabil elektrisk forbindelse på terminaler, jordingspunkter og komponenter hvor en ringterminal kan lægges over en skrue eller bolt. Den uisolerede konstruktion gør den velegnet i applikationer hvor varmebestandighed, lav profil og god ledningsevne prioriteres frem for elektrisk isolation. Anvendes typisk i motorcykler, køretøjsinstallationer og elektriske fordelingspunkter hvor pladsen er begrænset eller hvor terminalen skal kunne tåle temperatur og mekanisk belastning.

Materiale og konstruktion
Ringkabelskoen er uisoleret og udført i en ledende metallegering med fokus på elektrisk ledningsevne og mekanisk styrke. Den uisolerede overflade sikrer god metalskontakt ved tilslutning til skrue eller bolt, mens rørdelen til kabelmontering er formet til at modtage lederes afisolerede ende og give et ensartet klemmepunkt. Produktdata angiver, at der ikke er loddet forbindelse, og at der ikke er varme-skrump eller isoleringsmateriale inkluderet.

Tekniske egenskaber

• Kompatibel skrue-/boltstørrelse: M5 (boringsdiameter Ø 5,3 mm).
• Kabeltværsnit: egnet til ledere fra 1,0 mm² op til 2,5 mm².
• Antal poler: 1.
• Uisoleret: ja — ingen plastisk isolering eller krymperør påsat.
• Loddet forbindelse: nej — beregnet til mekanisk krimpning eller presseværktøj.

Praktiske overvejelser for montøren
Ved montering bør man anvende passende krimpværktøj eller presseforbindelser designet til ringkabelskoens dimension for at opnå lav overgangsmodstand og mekanisk holdbarhed. Afisoler lederens ende korrekt, og sørg for at krimpen omslutter både strengene og indersiden af rørdelen uden at beskadige lederne. Da produktet er uisoleret, skal man sikre tilstrækkelig isolering i efterfølgende montage (f.eks. brug af korrekt placeret krymperør eller isoleringsdæmpning på stel/ramme) for at undgå utilsigtet kortslutning til karrosseri eller andre ledende dele.

Kompatibilitet og mærke
Produktet er fra JMP og leveres under MPN 158.03.93. GTIN 4043981275940 identificerer denne specifikke ringkabelsko. Dimensionerne (for cross section 1,0–2,5 mm² og bore Ø 5,3 mm) gør den velegnet til standard M5-terminaler på elektronik, relæbeslag og jordforbindelser på motorcykler og andre køretøjer.

Yderligere tekniske data

Bemærk
Pakningsstørrelse nævnt i leverandørdata er udelukkende emballageinformation; kontrollér antal ved bestilling hos forhandleren hvis antal pr. leverance er kritisk for dit projekt.
