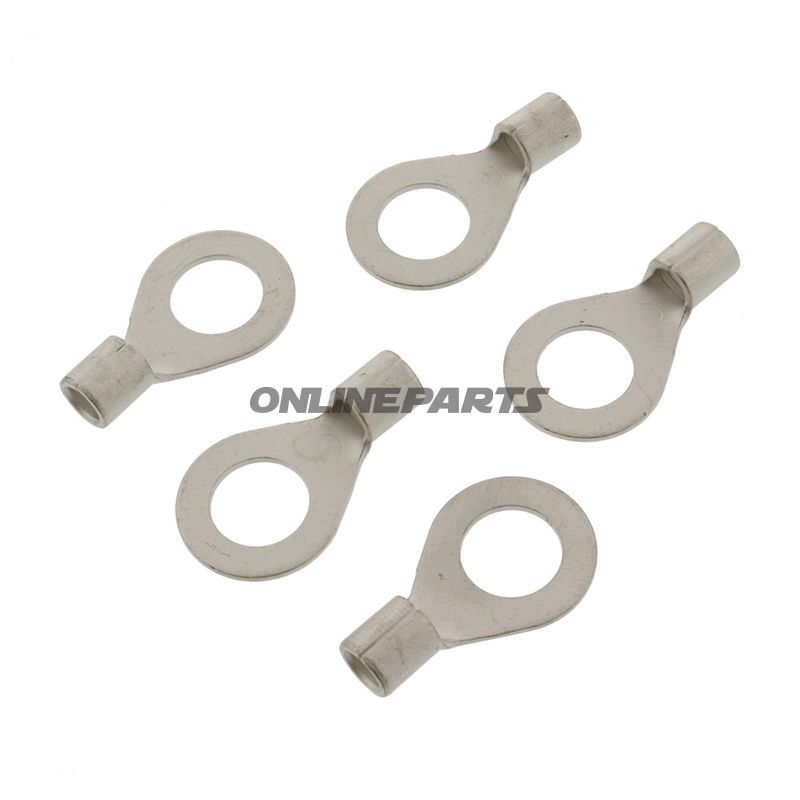

Ringtung 10.0 M10 JMP Pakke 5 stykker

JMP uisoleret ringkabelsko M10 til ledningsmål op til 10,0 mm²

Produkt: JMP ringkabelsko, uisoleret, modelnummer 158.05.55. GTIN: 4043981277555.

Denne uisolerede ringkabelsko fra JMP er designet til fast mekanisk og elektrisk forbindelse mellem en enkelt leder og en skrue-/boltforbindelse med M10-dimension. Den følger DIN 46234-dimensionering og er beregnet til ledningstværsnit op til 10,0 mm² med en borediameter på Ø 10,5 mm.

• Funktion: Sikrer en pålidelig ringforbindelse til stel, batteriklemmer eller andre punkter hvor en skrue/bolt anvendes. Ringformen sikrer god kontaktflade og reducerer risikoen for løse forbindelser ved vibration.
• Materialeegenskaber: Komponenterne er uisolerede og fremstillet i metal (typisk kobberlegering eller tinbelagt kobber afhængig af batch), hvilket giver god elektrisk ledningsevne og korrosionsbestandighed under normale driftsforhold. Overfladebehandlingen (f.eks. tinbelægning) forbedrer svejsbarhed og modstandsdygtighed mod oxidation.
• Design og dimensioner: Type: ring connector. Egnet til skrue M10. Maksimalt tværsnit: 10,0 mm². Borediameter: Ø 10,5 mm. Antal poler: 1.
• Installation: Ledningen indsættes i skaftet og presses/krymper sammen med passende krympetang til ringkabelsko i den relevante størrelse. Da produktet er uisoleret, skal der tages hensyn til korrekt isolation i det færdige installationsmiljø for at undgå kortslutning eller utilsigtet kontakt.
• Begrænsninger: Ikke beregnet til lodning eller som varmebeskyttet komponent (ingen integreret krympeflex). Anvendes ikke til ledningsmål over 10,0 mm².

Kompatibilitet og anvendelsesområder

Velegnet til brug i motorkøretøjer, motorcykler, batteritilslutninger, elektriske installationer og industrielle kontrolpaneler hvor en M10-skrue anvendes. Typiske brugere vil være mekanikere og teknikere, der ønsker en robust, mekanisk fastgørelse mellem kabel og stel eller terminal.

Tekniske nøgledata

• Brand: JMP
• MPN: 158.05.55
• GTIN: 4043981277555
• Standard: DIN 46234
• For ledningstværsnit: op til 10,0 mm²
• Borediameter: Ø 10,5 mm
• Passer til: M10
• Isoleret: Nej
• Svejset/loddet: Nej
• Antal poler: 1

Bemærk: Produktbetegnelsen i titlen nævner "pakke 5 stykker" som emballageangivelse; den tekniske beskrivelse ovenfor gælder for den enkelte ringkabelsko. Ved montering anbefales korrekt krympeteknik og passende værktøj til dimensionen for at opnå korrekt elektrisk og mekanisk forbindelse.
