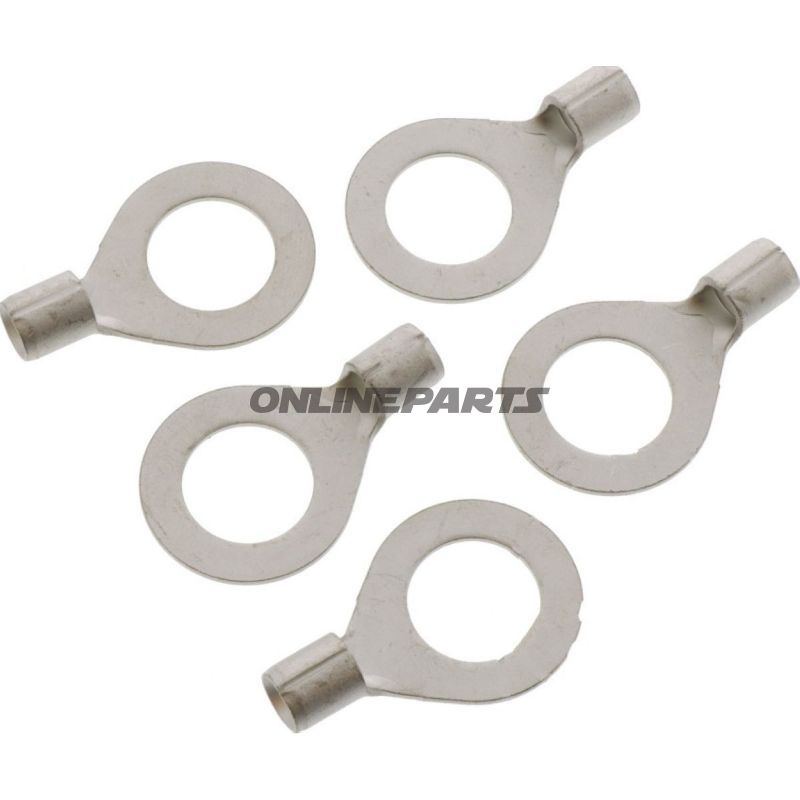

Ringtung 10.0 M12 JMP Pakke 5 stykker

Uisoleret ringkabelsko (M12) til kabeltværsnit op til 10,0 mm²

Produkt: uisoleret ringkabelsko fra JMP (MPN: 158.05.68, GTIN: 4043981277685). Denne ringkabelsko er udført til M12-bolte/skrueforbindelser og er beregnet til enkeltpolige ledningsforbindelser med tværsnit op til 10,0 mm².

Funktion:

• Ringkabelskoen anvendes til fast mekanisk og elektrisk forbindelse mellem en leder og en skrue- eller boltklemme. Når lederen indsættes og klemmes eller loddes efter monteringsprincipper for installationsarbejde, giver ringformen sikre kontaktflader omkring boltens hoved.
• Designet følger DIN 46234, hvilket betyder standardiserede dimensioner for borehul og ringprofil, så delen passer til etablerede klemmetyper og monteringsflader.
• Produktet er uisoleret, hvilket gør det velegnet hvor der ønskes direkte metalkontakt eller hvor efterfølgende isolering/overtræk benyttes på stedet.

Materialer og egenskaber:

• Konstruktionen er metalbaseret uden isoleringslag. Materialet er fremstillet til at sikre god elektrisk ledningsevne og tilstrækkelig mekanisk styrke for fastgørelse til M12-bolte.
• Uisoleret udførelse betyder, at der ikke er varme- eller krympeflex integreret; hvor isolering er nødvendig, skal dette tilføjes ved montering (f.eks. krympeflex eller elektrisk tape).
• Der er ingen loddeforbindelser indbygget i selve produktet — tilslutning sker mekanisk ved krimpning eller anden egnet værktøjstilpasning.

Tekniske data (oversigt):

• Type: Ringkabelsko (ring connector)
• Egnet til: M12
• Max kabeltværsnit: 10,0 mm²
• Borehul (ringens indvendige diameter): Ø 13,0 mm (svarende til M12-montering)
• Standard: DIN 46234
• Isoleret: Nej
• Loddet forbindelser: Nej
• Antal poler: 1

Kompatibilitet og anvendelsestips:

• Passer til kabelskoholdere, jordskruer og terminalblokke med M12-fæste. Kontroller at boltens hoved og spændemekanisme er egnet til uisolerede terminaler for at undgå mekanisk slitage eller korrosion i aggressive miljøer.
• Ved montering anbefales korrekt krimpværktøj til det angivne tværsnit for at sikre lav overgangsmodstand og pålidelig mekanisk fastholdelse.
• Hvor elektrisk isolation eller ekstra korrosionsbeskyttelse er nødvendig, bør der anvendes et passende overtræk eller beskyttende behandling efter montering.

Bemærkninger om emballage og mængde:

• Produktbetegnelsen i titlen nævner en pakke, men slutbrugeren bør bekræfte leveringsmængden med forhandleren ved bestilling for at undgå misforståelser omkring antal i éngangsleverancer.

Brand og identifikation: Produceret af JMP. Produktnummer (MPN) 158.05.68 og GTIN 4043981277685 indikerer den specifikke variant og kan anvendes ved kontrol af kompatibilitet og ved genbestilling.
