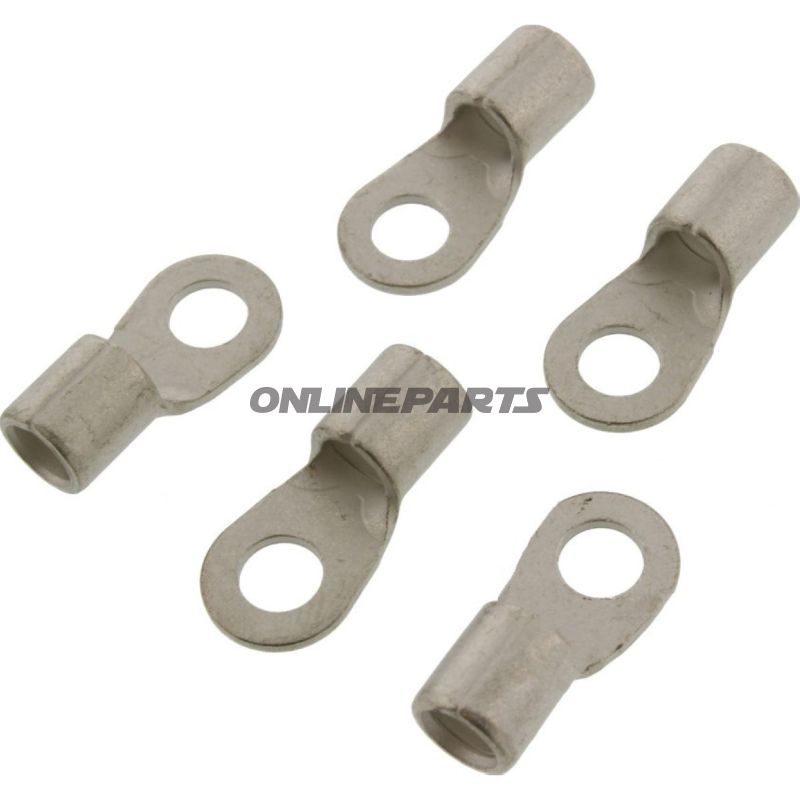

Ringtung 10.0 M5 JMP Pakke 5 stykker

Ringkabelsko (ringtunge) M5 til ledningstværsnit op til 10,0 mm²

Produkt: JMP ringkabelsko uisoleret – modelnummer MPN 158.06.06 fra mærket JMP. GTIN: 4043981278064.

Denne uisolerede ringkabelsko er konstrueret til fast mekanisk og elektrisk forbindelse på M5-fester og bolte. Den bruges typisk til jordforbindelser, batteriterminaler og andre punkter hvor en pålidelig ringforbindelse med god kontaktflade er nødvendig.

• Funktion: Skaber en sikker mekanisk fastgørelse omkring en M5-bolt med en borediameter på ca. Ø 5,3 mm, så ledningens leder kan forbindes med kontaktflade i ringens indre.
• Ledningsområde: Egnet til ledningstværsnit op til 10,0 mm² i enkeltleder-udførelser.
• Standard: Udførelsen svarer til DIN 46234, hvilket angiver geometrien og dimensionerne for uisolerede ringkabelskøjter.

Materiale og egenskaber

• Uisoleret kontaktdel – ingen plastisk isolering eller krymperør. Det betyder direkte metal-mod-metal-kontakt og krav om korrekt korrosionsbeskyttelse i aggressive miljøer (f.eks. brug af konserveringsspray eller passende dækning efter montage).
• Typisk fremstillet i kobberlegering eller tinbelagt kobber for at sikre god elektrisk ledningsevne og lave overgangsresistanser. Den tinbelagte overflade giver en vis modstand mod oxidation, men bør vurderes i forhold til anvendelsen.
• Uden lodning – forbindelsen opnås ved krimpning (presning) af leder i skaftet og fastgørelse af ringen over bolten med møtrik/skive.

Tekniske detaljer

Anvendelses- og monteringsanvisning

• Afskær og afisoler lederen korrekt til den indtrækkelige længde i skaftet. Brug en passende krimptang, dimensioneret til lederens tværsnit, og kontroller krimpens mekaniske styrke.
• Placer ringkabelskoen over M5-bolten, anvend evt. en skive for at fordele belastningen, og spænd møtrik til anbefalet moment for den aktuelle forbindelse.
• Ved udendørs eller korrosive miljøer anbefales yderligere korrosionsbeskyttelse efter montage (f.eks. elektrolytisk fatninger, forseglende dækning eller korrosionshæmmende middel).

Kompatibilitet og anvendelsesområder

• Velegnet til elektriske installationer på motorcykler, biler, batteri- og jordforbindelser, kontrolbokse og panelmontage hvor M5-fastgørelse anvendes.
• Passer til enkeltleder-kabler op til 10,0 mm²; ikke egnet til flertrådede fine ledere uden korrekt samling/eller terminalindsats.

Om mærket og identifikation

Dette produkt leveres af JMP (MPN 158.06.06). GTIN 4043981278064 kan bruges til lagerstyring og entydig identifikation i indkøbs- og delelister.

Bemærkninger

• Produktet er uisoleret – vurder altid elektrisk sikkerhed og potentiel kortslutningsrisiko i applikationen.
• Der medfølger ingen lodning eller varme-sammentrækning; fastgørelse sker ved krimp og mekanisk spænding over M5-fastgørelse.
