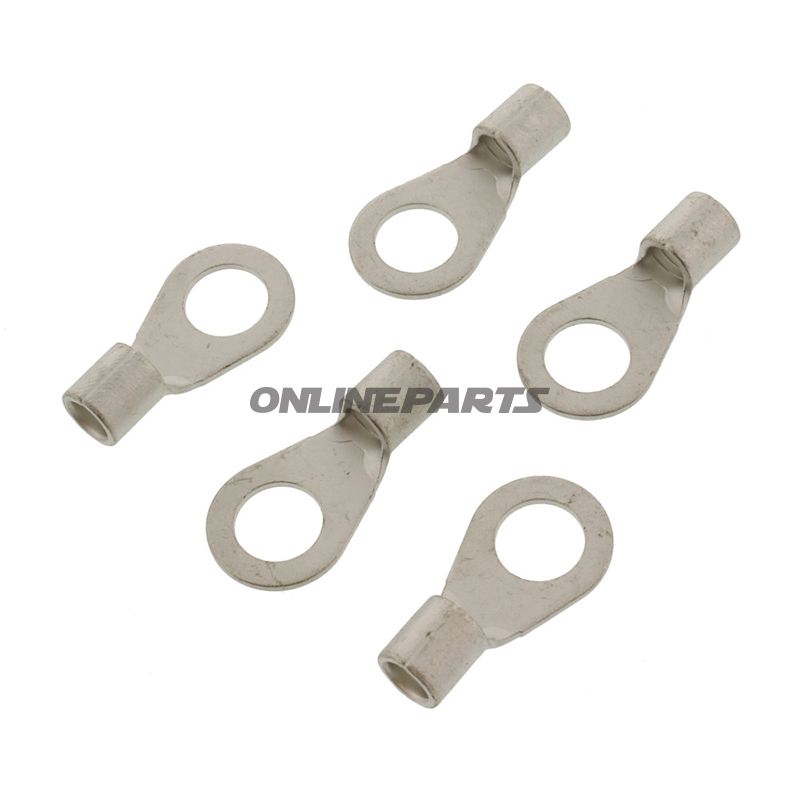

Ringtung 10.0 M8 JMP Pakke 5 stykker

Ringkabelsko uisoleret JMP M8 – til kabler op til 10,0 mm²

Produktet er en uisoleret ringkabelsko fra JMP (MPN 158.06.23, GTIN 4043981278217) beregnet til fast forbindelse af ledere til skrue- eller boltklemmer med M8-gennemføring. Ringkabelskoen følger DIN 46234 og er dimensioneret til ledningsføringer op til 10,0 mm² med en borediameter på Ø 8,4 mm.

Funktion og anvendelse:

• Giver elektrisk og mekanisk forbindelse mellem en enkelt leder og en skrue-/boltterminal (M8).
• Velegnet til faste installationer på stel, jordforbindelser eller enkle forsyningsforbindelser, hvor en sikker skrueforbindelse er nødvendig.
• Uisoleret konstruktion betyder, at forbindelsen kræver korrekt isolering i installationen eller placering i en beskyttet kasse for at undgå kortslutning.

Materialevalg og egenskaber:

• Materialet er udført som metal (typisk tinpladeret kobberlegering for denne type), hvilket sikrer god elektrisk ledningsevne og korrosionsmodstand sammenlignet med ubehandlet kobber. Den konkrete legering følger JMPs standard for elektriske kabelsko.
• Uisoleret design: der er ingen plast- eller varme-skrumpningsmanchet, hvilket giver lav profil og mulighed for pladsbesparende montage, men stiller krav til korrekt efterbehandling ved montage for at undgå eksponering.
• Ikke egnet til lodning i enden — forbindelsen er mekanisk (krimpet eller bukket) og beregnet til krimpning i en passende krimptang eller mekanisk kompression.

Tekniske detaljer:

• Type: Ringkabelsko
• Passer til: M8 (bolt/gennemføring)
• For ledningsareal maksimum: 10,0 mm²
• Borediameter: Ø 8,4 mm
• Isoleret: Nej
• Loddet forbindelse: Nej
• Antal poler: 1

Kompatibilitet og montagevejledning:

• Kontroller at lederens tværsnit ikke overstiger 10,0 mm² og at boltens diameter er kompatibel med Ø 8,4 mm hullet (normalt M8).
• Afkort og afisoler leder korrekt, pres (krimp) kabelskoen med en egnet krimptang til kabelsko/strengterminaler for at sikre mekanisk stabilitet og lav overgangsresistans.
• Efter montage bør forbindelsen efterspændes og, hvis nødvendig, behandles med korrosionsbeskyttelse eller monteres i lukket klemkasse, da den uisolerede ring er eksponeret.

Bemærkninger:

• Producent: JMP (MPN 158.06.23). GTIN 4043981278217 er registreret for denne artikel og kan anvendes ved kontrol af kompatibilitet og lageropslag.
• Produktoplysninger følger DIN 46234-standard for ringkabelsko.
• Der medfølger ingen isolerende hylstre, heat shrink eller ekstra samledele — bestil disse separat hvis installationen kræver det.
