Ringtungen 10.0 M8 2 rød / 2 sort guld

Ringkabelsko (ringørering) 10,0 mm² til M8 – delvis isoleret, sæt med farver

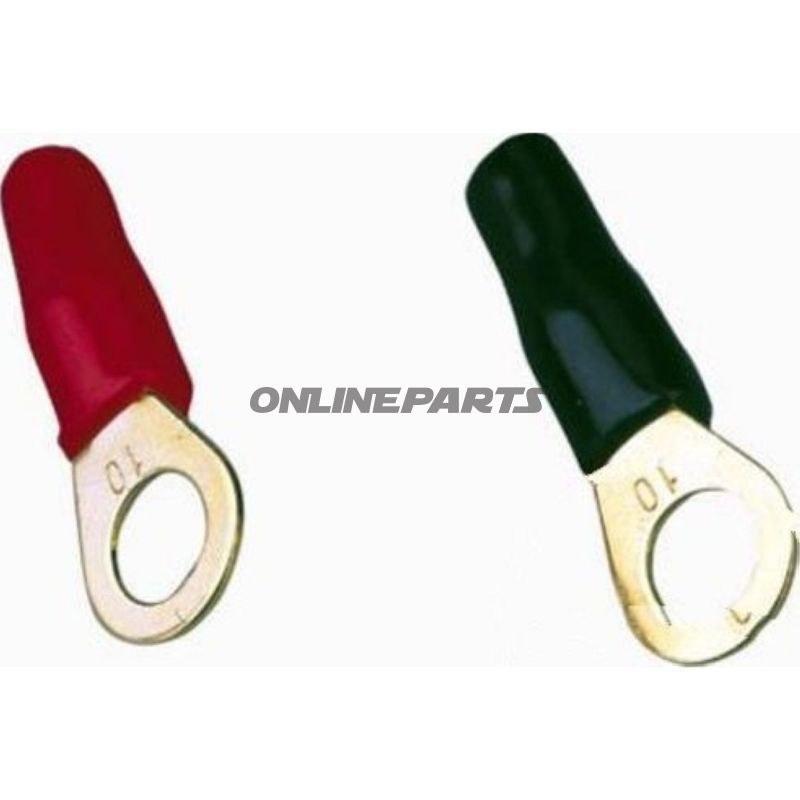

Produktoversigt: Denne ringkabelsko fra ACV (MPN: 194.04.92, GTIN: 4026724712193) er en delvist isoleret ringørering beregnet til kabeltværsnit op til 10,0 mm² og skrue-/boltstørrelse M8. Sættet leveres med to røde og to sorte ringkabelsko og er udført i guldbelagt materiale i overensstemmelse med producentens "Gold-serie".

Funktion og anvendelse: Ringkabelskoens primære funktion er at skabe en pålidelig mekanisk og elektrisk forbindelse mellem ledere og skrue- eller boltforbindelser på motorcykler, køretøjer eller elektriske installationer. Den delvise isolering beskytter lederens afisolerede ende mod kortslutning og giver farvekoordination til polaritet eller kredsidentifikation (rød typisk positiv, sort typisk negativ eller jord). Øjets indvendige diameter på cirka 8,4 mm gør den velegnet til M8-fæsteanordninger, og den flankerende udvendige diameter samt kropstørrelse (D ≈ 15 mm) sikrer tilstrækkelig kontaktflade ved optrækning med møtrik eller skrue.

Materialer og egenskaber:

• Kontaktmateriale: Guldbelagt overflade for forbedret korrosionsbestandighed og lavere kontaktmodstand sammenlignet med ubelagte alternativer. Guldbelægning er især relevant i miljøer med vibrationer og fugt, hvor oksidation ellers kan øge overgangsresistans.
• Isolering: Delvis termoplastisk/isoleret skaft, som beskytter kappen ved crimpepunktet og reducerer risiko for utilsigtet kortslutning ved tætliggende forbindelser. Produktdata angiver, at produktet er isoleret, men ikke krymperør eller loddet forbindelse.
• Konstruktion: Ikke-svejset og ikke-loddet forbindelse — beregnet til mekanisk crimpeværktøj. Ensrettet ringform sikrer ensartet tryk og god kontaktflade ved korrekt krympning.

Tekniske detaljer:

• Type: Ringkabelsko / ringørering
• Egnet til bolt/skrue: M8 (ø 8,4 mm indvendigt øje)
• Max ledertværsnit: 10,0 mm²
• Isoleret: Ja (delvist)
• Antal poler: 1
• Heat-shrink: Nej
• Svejsede/loddet forbindelser: Nej — beregnet til krympning
• Ydre dimension (D): ca. 15 mm

Kompatibilitet og anvendelsesscenarier: Passer til standard M8-fæstebolte og terminalskruer på batteriklemmer, stelforbindelser, sikringsblokke og jordingspunkter på motorcykler og mindre motorkøretøjer. Farvemarkeringen (2 røde, 2 sorte) gør sættet velegnet til hurtig identifikation ved montage og ved efterfølgende service. Anbefalet brug er sammen med korrekt dimensioneret krympetang for elektriske ringterminaler og relevant kabelstrømkapacitet i henhold til fabrikantens ledningsdimensioner.

Fordele i tekniske termer:

• Guldbelægning forbedrer elektrisk kontakt og korrosionsmodstand i aggressive miljøer.
• Delvis isolering beskytter mod kortslutning ved tætliggende komponenter uden at forhindre mekanisk krympning.
• Standard M8-øje sikrer bred kompatibilitet med almindelige monteringspunkter.
• Leveres i farvekodet sæt, hvilket forenkler polaritetsmarkering og systematisering i monteringsarbejde.

Leverandøroplysninger: Produktet markedsføres under brandet ACV (MPN: 194.04.92). GTIN 4026724712193 kan anvendes til lagerstyring og entydig identifikation ved ordering. Bemærk, at der ved levering fås sæt med de nævnte fire stk. (2 røde, 2 sorte); emballageantal større end disse bør ikke forveksles med enkeltkunders leverancepakke.

Vigtige monteringsanvisninger: Brug passende krympeværktøj til isolerede ringkabelsko og kontroller krympens mekaniske og elektriske kvalitet. Undgå lodning eller opvarmning, der kan beskadige isoleringen eller belægningen. Efter krympning anbefales en visuel og om muligt trækprøvning for at bekræfte korrekt forbindelse.
