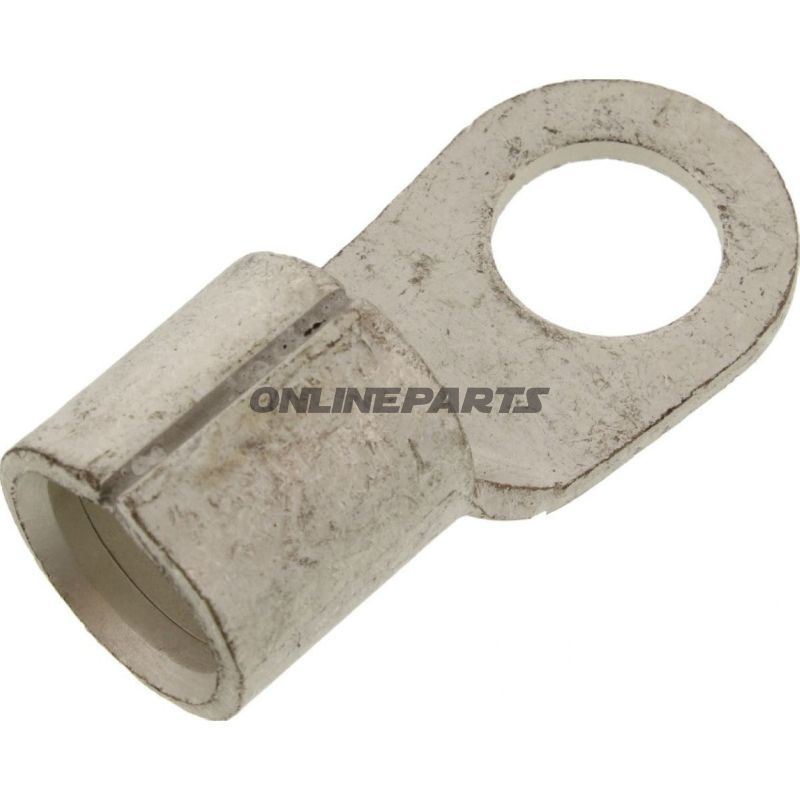

Ringtungen 120.0 M16 JMP Pakke 1 stykke

Ringkabelsko (ringtunge) 120 mm², M16 – uisoleret, til kabelføring og jordforbindelse

Produkt: JMP ringkabelsko, model 158.05.84 (GTIN 4043981277845). Denne uisolerede ringtunge er beregnet til elektriske forbindelser hvor en robust mekanisk og elektrisk kontakt over en skrue-/boltforbindelse er nødvendig. Den leveres enkeltvis i pakke som angivet af producenten JMP.

Funktion og anvendelse

• Ringtungen bruges til at fastgøre en elektrisk leder til en skrue eller bolt med M16-gevind/beslag og er velegnet til permanente eller semi-permanente forbindelsepunkter såsom jordforbindelser, batteriterminaler og tavleforbindelser.
• Den åbne kabelende indsættes, presses (krymper) eller loddes afhængig af arbejdsmetode, hvorefter ringenden lægges over bolt/skaft og fastgøres med møtrik/skive for sikker elektrisk kontakt.
• Designet følger DIN 46234, hvilket sikrer kompatibilitet med standardiserede installationsmetoder og fastgørelsesdimensioner.

Materialer og tekniske egenskaber

• Uisoleret udførsel: Ingen isolerende kappe eller krympeflex – bestemt til installationer hvor isolering enten ikke er nødvendig eller håndteres separat.
• Egnet til ledere op til 120 mm² tværsnit, hvilket dækker større kraftkabler typisk anvendt i motorkraft- og jordingsapplikationer.
• Ringhullets borediameter er Ø 17,0 mm, dimensioneret til M16-bolt/hulmontage.
• Antal poler: 1. Der er ingen indbyggede loddeforbindelser eller krympeelementer.
• Standard: DIN 46234, hvilket angiver mål og form for ringtunger i denne kategori.

Kompatibilitet og monteringsnoter

• Passer til bolte og terminaler med M16-dimension; hullens Ø 17,0 mm giver plads til standard M16-tilbehør og skiver.
• Velegnet til kobberledere med passende forberedelse (afskallen, ev. lodning eller krympning af kabelsko afhængig af krav). Til store tværsnit anbefales korrekt compression/crimp-værktøj for at sikre lav overgangsmodstand og mekanisk stabilitet.
• Da produktet er uisoleret, bør elektrisk isolation eller beskyttelse mod utilsigtet kontakt udføres i installationen, hvor det kræves af sikkerhedsstandarder.

Tekniske data (kort)

• Type: Ringkabelsko / ringtunge
• Størrelse/gevind: M16
• For ledertværsnit: Op til 120 mm²
• Borehul: Ø 17,0 mm
• Isoleret: Nej
• Svejsede/loddet forbindelser: Nej
• Antal poler: 1
• Standard: DIN 46234

Identifikation

Produktet sælges under mærket JMP og identificeres med fabrikantnummer (MPN) 158.05.84. GTIN for varen er 4043981277845, hvilket kan anvendes ved lagerstyring eller ved forespørgsel til leverandør.

Bemærk

Det anbefales at anvende korrekt krimpeværktøj til det angivne tværsnit og kontrollere, at monteringsflader er rene og fri for korrosion for optimal elektrisk kontakt. Da ringtungen er uisoleret, skal korrekt sikkerhedsforanstaltning og eventuel efterisolering planlægges i installationen.
