Ringtungen 120.0 M8 JMP Pakke 1 stykke

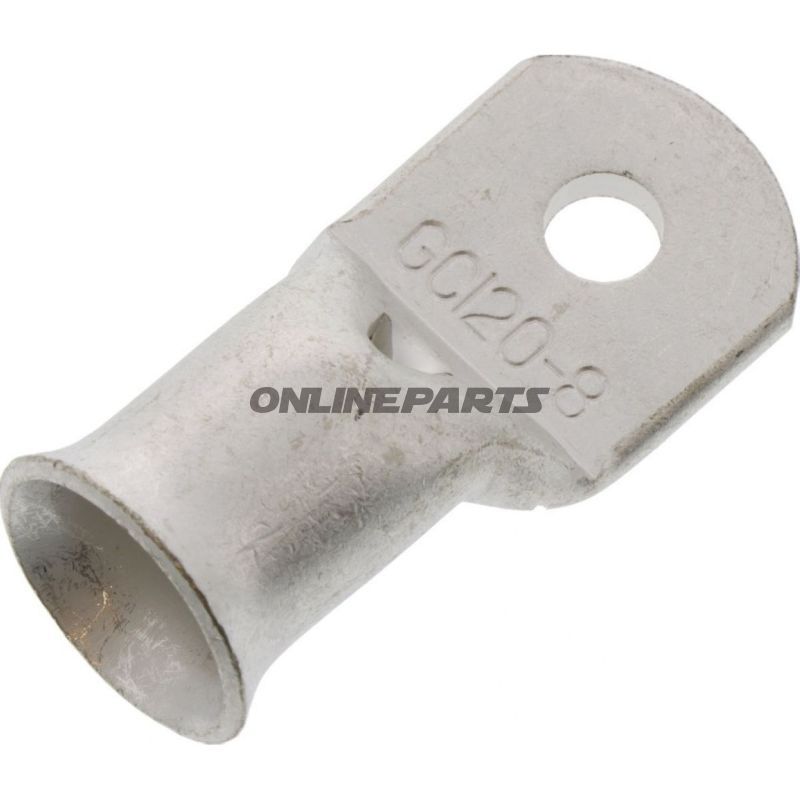

Ringkabelsko (ringtunge) 120 mm², M8 – uisoleret, til kabelsko-forbindelser

Denne uisolerede ringkabelsko fra JMP (GTIN: 4043981276923, MPN: 158.04.92) er beregnet til mekanisk og elektrisk forbindelse af kraftkabler med op til 120 mm² tværsnit, hvor boltfæste M8 anvendes. Produktet anvendes typisk ved batteri- og jordforbindelser, hovedstrømskabler eller hvor robuste ringforbindelser med lav kontaktmodstand er nødvendige.

Funktion

• Skaber en pålidelig mekanisk og elektrisk forbindelse mellem kabel og bolt/terminal ved hjælp af ringformet øje.
• Designet til direkte krimpning eller loddefri sammenføjning af ledere (krimpning anbefales for bedst mekanisk holdfasthed).
• Uisoleret udførelse sikrer god elektrisk kontaktflade og mulighed for høj strømføringskapacitet.

Materialer og egenskaber

• Uisoleret metalkrop—typisk fremstillet af kobberlegering med tinbelægning (standard for denne type) for at forbedre korrosionsbestandighed og elektrisk ledningsevne. Belægningen minimerer oxidation i kontaktfladen uden at introducere isolerende lag.
• Øjeboring Ø 8,4 mm, dimensioneret til M8-bolter, hvilket giver plads til normal bolt- og skivekombination.
• Konstrueret til ét pol-forbindelse; ingen varmeisolerende kappe eller krymperør er påført, hvilket gør den velegnet til indbyggede eller beskyttede installationer hvor isolering enten er overflødig eller påføres separat.

Tekniske data (oversigt)

Montering og anvendelsesbemærkninger

• Anbring afisoleret kabel i skaftet og anvend korrekt dimensioneret krimptang for at sikre mekanisk hold og lav overgangsmodstand. Alternativt kan kabelendestykket svejses/loddes før montering, afhængig af installationskrav — produktet er ikke forudloddet.
• Sørg for at bolt, skive og møtrik er korrisionsbeskyttet og korrekt dimensioneret for at undgå lokal opvarmning ved høje strømme.
• Uisoleret udførelse kræver enten indkapsling eller efterisolering i applikationer, hvor berøring eller kortslutningsrisiko skal elimineres.

Kompatibilitet og anvendelsesområder

• Velegnet til 120 mm² ledere i køretøjer, maskiner og industrielle installationer, hvor M8-fastgørelse benyttes.
• Brug i miljøer med krav til høj strømkapacitet og lav kontaktmodstand; passer til standard M8-terminalopsætninger.

Brandet JMP er angivet som producent/leverandør (MPN 158.04.92), og GTIN 4043981276923 kan anvendes til lager- og bestillingskontrol. Produktet leveres som enkeltstående ringkabelsko og sikrer, når korrekt monteret, stabile elektriske forbindelser til mekanikere og motorcykelejere, der har behov for robuste løsninger til kraftkabler.
