Ringtung 1,5-2,5 M10 JMP Pakke 5 stykker

Ringkabelsko i nylon, ringtunge M10 til kabel 1,5–2,5 mm² (JMP)

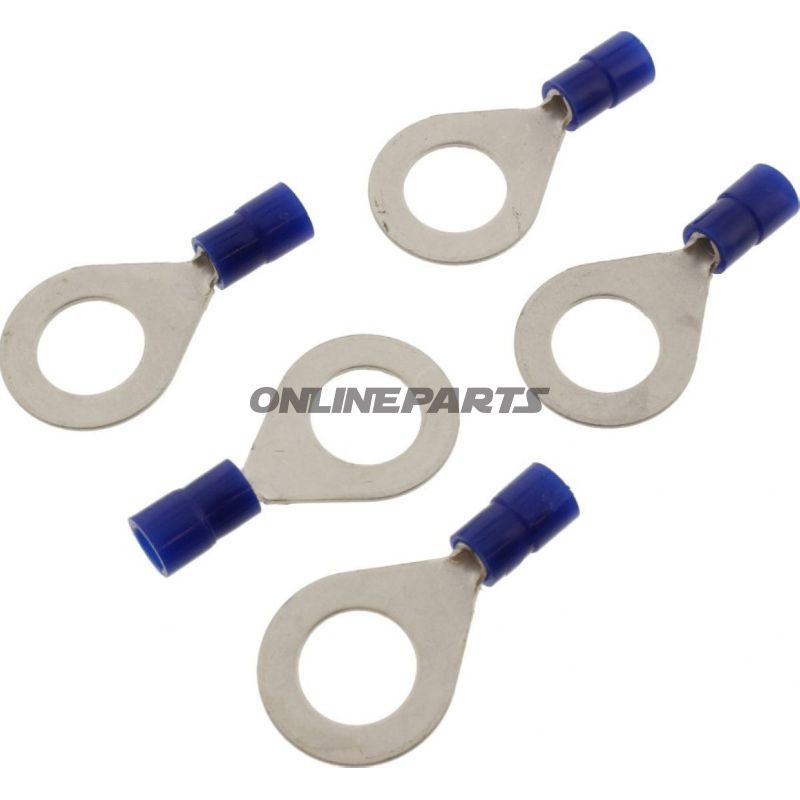

Produkt: Ringkabelsko med nylonisolering fra JMP (MPN: 158.05.10, GTIN: 4043981277104). Denne type ringkabelsko er beregnet til fastgørelse af enkeltlederkabler til skrue- eller boltforbindelser med M10-ring. Leveres i pakke med 5 stk.

Funktion og anvendelse

• Ringkabelskoen binder lederens afisolerede ende til en kontaktflade via en ring (Ø borehul ca. 10,5 mm) og fastgøres med møtrik/skive på en M10-studs.
• Den isolerede krave sikrer elektrisk isolering omkring kabeltilslutningen og reducerer risiko for kortslutning til nabokomponenter.
• Velegnet til 12–24 V installationer på motorcykler, ATV’er og lignende køretøjer, hvor pladsbegrænsninger og vibrationer stiller krav til mekanisk holdbarhed.

Materialevalg og tekniske egenskaber

• Ledende del: metallisk ringkontakt — udført for at sikre god elektrisk kontakt og tilstrækkelig mekanisk styrke ved M10-fastgørelse.
• Isolering: nylon (blå) omkring kraven for elektrisk isolation og visuel farvekodning til ledningsdimension (blå svarer typisk til 1,5–2,5 mm²).
• Temperaturbestandighed: angivet til omkring -105 °C i produktdata (bemærk: dette angiver lav temperaturtolerance; vurder driftstemperaturer i din applikation før montage).
• Svejsede eller krympede forbindelser: produktet er ikke forsynet med forudlavede loddeforbindelser eller krympe-manchet; tilslutning sker ved mekanisk klemming af leder i skaftet.
• Antal poler: 1 (enkeltleder pr. ringkabelsko).

Kompatibilitet og dimensioner

• Kabeltværsnit: egnet til ledere fra 1,5 mm² op til 2,5 mm².
• Borehul/Ø ring: ca. 10,5 mm — passende til bolte og studs dimensioneret som M10.
• Passer til standard M10-skrueforbindelser i elinstallationer på køretøjer og maskiner.

Praktiske bemærkninger for montage

• Afisoler ledningen korrekt (tilrådeligt at bruge passende længde så lederens metal fylder ringens skaft helt), indsæt leder og klem med et passende krimpværktøj for at opnå mekanisk og elektrisk forbindelse.
• Tjek at isoleringen ikke beskadiges under krimpning, og at ringflangen sidder plant mod kontaktfladen for optimal strømgennemgang.
• Ved vibrationseksponerede installationer anbefales brug af låsemøtrik eller skive for at forhindre udskruning.

Kvalitet og mærke

Produktet er fremstillet af JMP og identificeres med producentnummeret 158.05.10 og GTIN 4043981277104. JMPs ringkabelsko leveres med nylonisolering for korrosionsbeskyttelse af lederens skærende kant og for at give en ensartet monteringsflade ved M10-tilslutninger.

Tekniske data (oversigt)

Hvis du har behov for specifikke monteringsværktøjer eller tilsvarende ringstørrelser til andre bolt-diametre, kan du sammenligne JMP MPN 158.05.10 med andre produkter i samme familie for at sikre korrekt dimensionering til din applikation.
