Ringtung 1,5-2,5 M12 JMP Pakke 5 stykker

Isoleret ringkabelsko (M12) til ledningsmål 1,5–2,5 mm²

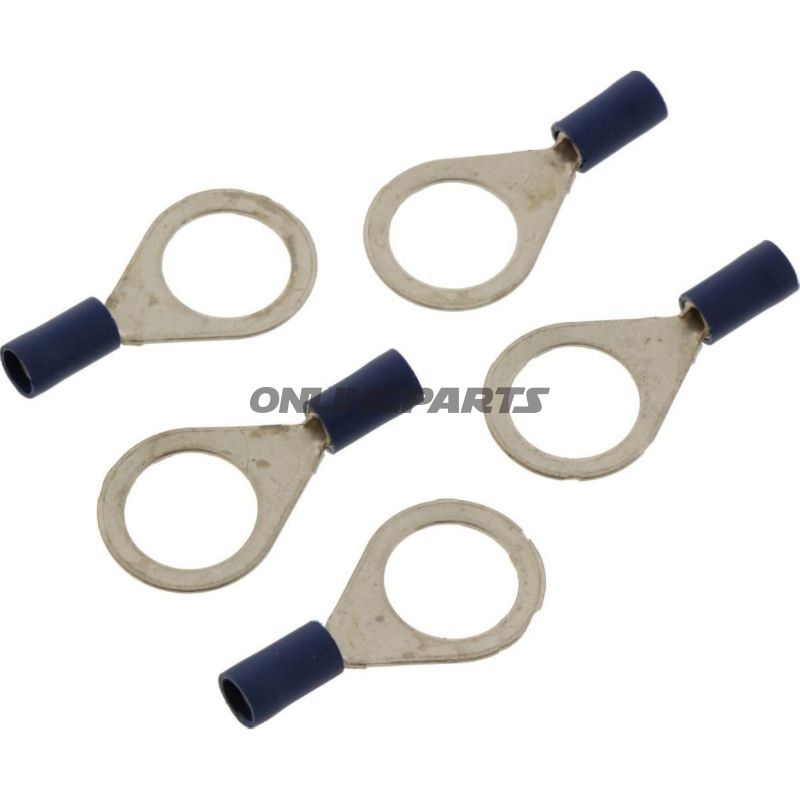

Produkt: isoleret ringkabelsko fra JMP (MPN: 158.05.02, GTIN: 4043981277029). Denne ringkabelsko er designet til én-pols forbindelser med M12-fæste og passer ledningsarealer fra 1,5 til 2,5 mm². Den leveres i en enkelt pakke af 5 stk.

Funktion og anvendelse
Ringkabelskoen er beregnet til fast, mekanisk og elektrisk forbindelse mellem en ledning og en skrue- eller boltfæstet terminal. Den blå, isolerede hals sikrer elektrisk isolation omkring kablets afisolerede ende, mens ringens borehul (ø 13,0 mm) sikrer en stabil mekanisk fastgørelse til M12-bolte eller tilsvarende skrueforbindelser. Typiske anvendelser er i motorcykel- og køretøjsinstallationer, styre- og jordforbindelser samt elektroniske moduler hvor en sikker boltfestet kontakt er påkrævet.

Materialevalg og egenskaber

• Ledningskontakt: Metal (typisk kobberlegering med tinbelægning) for god elektrisk ledningsevne og korrosionsmodstand under normal driftsbelastning.
• Isolering: Blå plastisk isoleringskrave, udført for at give elektrisk isolation og en vis mekanisk aflastning ved kablets overgang til terminalen.
• Borehul: Ø 13,0 mm, tilpasset M12-boltefastgørelse.
• Temperaturbestandighed: Angivet ned til -75°C, hvilket indikerer egenskabers bevarelse ved lave temperaturer (bemærk at den angivne værdi er maksimal specificeret modstand; i praksis afhænger brugstemperatur af specifik installation og belastning).
• Svejsede eller krympede forbindelser: Produktet er ikke specificeret som forloddet eller med varme-skrumpemanchet.

Tekniske specifikationer

• Type: Ringkabelsko
• Egnet til: M12
• Ledningstværsnit: 1,5–2,5 mm²
• Poler: 1
• Isoleret: Ja
• Borehul: Ø 13,0 mm
• Temperaturmodstand: oplyst til -75°C
• Solderede forbindelser: Nej
• Heat-shrink: Nej

Kompatibilitet og monteringsbemærkninger
Passer til standard M12-bolte og terminalplader med borehul omkring 13 mm. For korrekt montage skal lederens afisoleringslængde svare til den isolerede kraftehals, og kablet bør krimpes korrekt med en passende krimpeværktøj for at sikre lav overgangsmodstand og mekanisk styrke. Anvend korrekte momentværdier på bolte for at undgå deformation af ringen eller dårlig kontakt.

Brand og identifikation
Produktet kommer fra JMP, modelnummer 158.05.02 og kan entydigt identificeres via GTIN 4043981277029.

Sikkerhed og drift
Kontroller altid, at den valgte ringkabelsko har passende strøm- og temperaturklassifikation til din applikation. Isoleringen beskytter mod kortslutning ved berøring, men beskadiget isolering skal udskiftes. Undgå overbelastning og gentagen mekanisk belastning af kablet ved fastgørelsen.
