Ringtung 1,5-2,5 m3 JMP-pakke 5 stykker

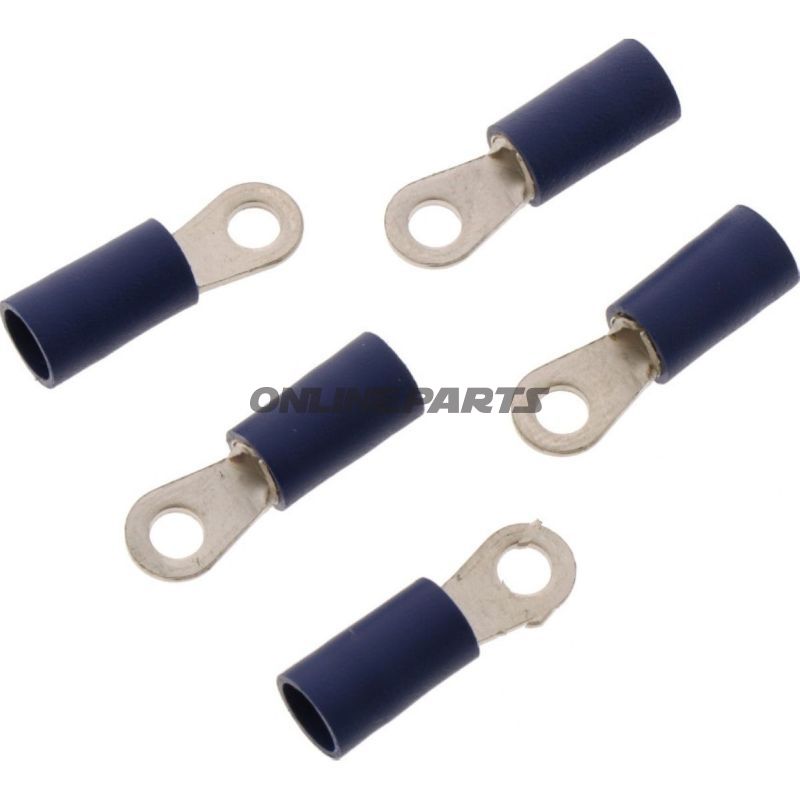

Isoleret ringkabelsko (JMP) til kabeltværsnit 1,5–2,5 mm², borehul M3

Produkt: Isoleret ringkabelsko fra JMP (MPN: 158.05.03, GTIN: 4043981277036). Denne ringkabelsko er beregnet til enkeltlederforbindelser med et ledningstværsnit mellem 1,5 og 2,5 mm² og passer til et M3-borehul.

Funktion

• Skaber en mekanisk og elektrisk forbindelse mellem ledning og skrue-/boltklemmer, hvor ringformen sikrer, at forbindelsen ikke glider af ved vibration eller bevægelse.
• Den isolerede udgave reducerer risikoen for kortslutning ved at dække afskæringen af lederen og isolere kontaktområdet fra omkringliggende komponenter.
• Velegnet til installationer hvor der kræves pålidelig fastgørelse til jordings- eller distributionsskinner, terminalblokke og stelpunkter på køretøjer og maskiner.

Materialer og konstruktion

• Kabelskoens ledende del er fremstillet i en metallegering med fokus på god elektrisk kontakt og rimelig mekanisk styrke. Materialet er udvalgt til almindelige elektriske installationer på køretøjer og maskiner.
• Den isolerende krave er lavet af farvet (blå) plast eller polyvinylchlorid, der beskytter mod utilsigtet kontakt og giver farvekodning for tværsnit (typisk blå for 1,5–2,5 mm² i standardfarvekoder).
• Produktet er ikke udstyret med varmekrymp eller forlodde forbindelser; det er designet til mekanisk klemning eller presning (crimp) af lederen i hylsteret.

Tekniske egenskaber

• Type: Ringkabelsko (ring connector)
• Passer til skrue/bolt: M3 (boring Ø 3,2 mm)
• Ledningstværsnit: 1,5–2,5 mm²
• Isoleret: Ja
• Forbindelsesteknik: Pres/crimp (ikke forloddet)
• Antal poler: 1
• Temperaturbestandighed: oplyst ned til −75 °C (angiver modstandsdygtighed over for lave temperaturer; vurder materialets egnethed ved ekstreme temperaturer i din anvendelse)

Anvendelsesområder og kompatibilitet

• Velegnet til elektriske installationer på motorcykler, biler, både og industrimaskiner, hvor pladsen omkring klemmen er begrænset og en sikker fastgørelse til skrue eller bolt er nødvendig.
• Passer til terminaler og skrueforbindelser med M3-dimensioner. Kontroller altid skrue- og boltdimensioner samt pladsforhold før montage.
• Egnet til både enkeltledere i plastisolerede kabler og ledere med fletning — sørg for korrekt afisolering og crimp-teknik for optimal forbindelse.

Montering og gode arbejdsgange

• Afisoler lederen til passende længde, indsæt i kabelskoens hylster og anvend korrekt størrelse crimpværktøj for at opnå sikker mekanisk forbindelse og lav overgangsmodstand.
• Undgå at overopvarme isoleringen ved svejsning; produktet er ikke beregnet til termisk sammensmeltning af isolering eller varmekrymp.
• Efter crimpning: trækprøve og visuel inspektion anbefales for at sikre, at lederen er fuldt indkapslet og at isoleringen ikke er beskadiget.

Identifikation

Dette produkt markedsføres af JMP og kan findes under varenummer (MPN) 158.05.03. GTIN-koden 4043981277036 bruges til entydig identifikation i leverandør- og indkøbssystemer.

Bemærkninger

• Pakkeangivelsen i originale tyske eller produkttekster kan indeholde oplysninger om antal i salgsemballage; kontroller aktuelt leverandøroplysninger ved bestilling for at undgå misforståelser om leveret antal.
• Vælg korrekt dimensionering og crimpværktøj til dit kabeltværsnit for at sikre langtidsholdbar elektrisk kontakt og mekanisk stabilitet.
