Ringtung 1,5-2,5 m3 JMP-pakke 5 stykker

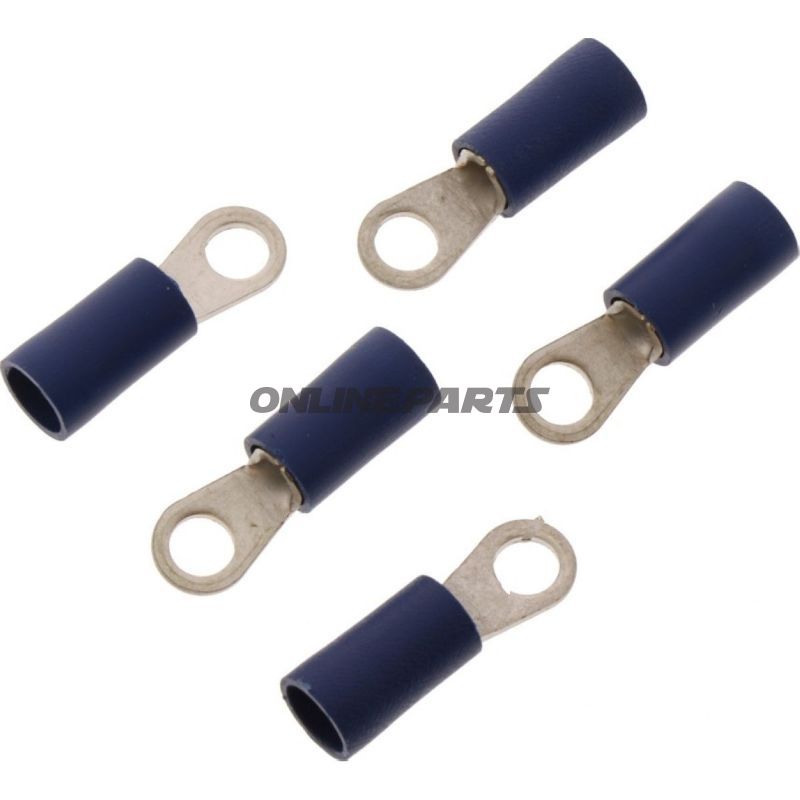

JMP isoleret ringkabelsko M3 til 1,5–2,5 mm² ledere

Produkt: JMP ringkabelsko, model 158.05.04 (GTIN 4043981277043). Denne ringkabelsko er beregnet til montering på enkeltlederkabel med tværsnit fra 1,5 til 2,5 mm² og passer til skrue-/boltstørrelse M3. Farven på isoleringen er blå.

Funktion og anvendelse

• Ringkabelskoen skaber en pålidelig elektrisk og mekanisk forbindelse mellem en enkelt leder og et punkt med M3 skrue eller bolt, typisk ved stel- eller komponenttilslutning på motorcykler eller i elektriske systemer.
• Den isolerede krave beskytter den blottede leder mod kortslutning og mekanisk påvirkning tæt ved tilslutningspunktet, hvilket er vigtigt i køretøjsmiljøer med vibration og tæt montage.
• Egnet til brug ved almindelige tilslutningsopgaver såsom batteriforbindelser til små forbrugere, jordforbindelser eller sikringsblokke, hvor en M3-fastgørelse anvendes.

Materiale og konstruktion

• Ledende del: Metalterminal designet til pres-/krimpeforbindelse (ikke loddet). Materialet er valgt for elektrisk ledningsevne og korrosionsmodstand under normale driftsforhold.
• Isolering: Plastkrave i blå farve, tilpasset isolerede kabelsko-krav for at mindske risiko for kortslutning og for at give en vis mekanisk aflastning ved kablets indføring.
• Borehul: Ø 3,7 mm, hvilket svarer til montering på M3-skruer/bolte med passende underskive. Dimensionerne er standardiserede for sikker fastspænding.

Tekniske egenskaber

• Modelfejl/benævnelse: JMP 158.05.04 (MPN 158.05.04).
• GTIN: 4043981277043.
• Egnet ledertværsnit: 1,5–2,5 mm².
• Type: Ringconnector til 1 pole.
• Passer til: M3 montering.
• Isoleret: Ja.
• Lodning: Ikke beregnet til lodning ved forbindelsen.
• Varmekrympning: Ingen integreret varmekrympning.
• Temperaturbestandighed: Opgivet til -75°C (angiver modstand mod lave temperaturer; se producentens detaljer for maksimal drifts- og kortvarig temperaturgrænse ved opvarmning).

Kompatibilitet og anvendelsesbemærkninger

• Vælg ringkabelsko i korrekt tværsnit for at sikre tilfredsstillende krimpekontakt. Forkert dimension kan give dårlig kontakt og øget varmeudvikling.
• Brug passende krimpeværktøj for sikker elektrisk forbindelse; mekaniske klemmer eller utilsigtet kraft kan beskadige terminalen eller isoleringen.
• Kontroller skrue- eller boltforbindelsens materiale og moment, anvend eventuelt skive for at fordele tryk og undgå skæring i terminalen ved tilspænding.

Praktiske fordele

• Standardiseret borehul og dimensioner for enkel integration i eksisterende M3-monteringspunkter.
• Isoleret krave reducerer risiko for uønsket elektrisk kontakt i tætpakkede installationer.
• Velegnet til service- og reparationsarbejde på motorcykler, små køretøjer og elektriske installationer, hvor M3-fastgørelse anvendes.

Brandet JMP er angivet som producentens mærke, og varenummeret (MPN 158.05.04) samt GTIN 4043981277043 kan anvendes ved genbestilling eller identifikation i reservedelskataloger.
