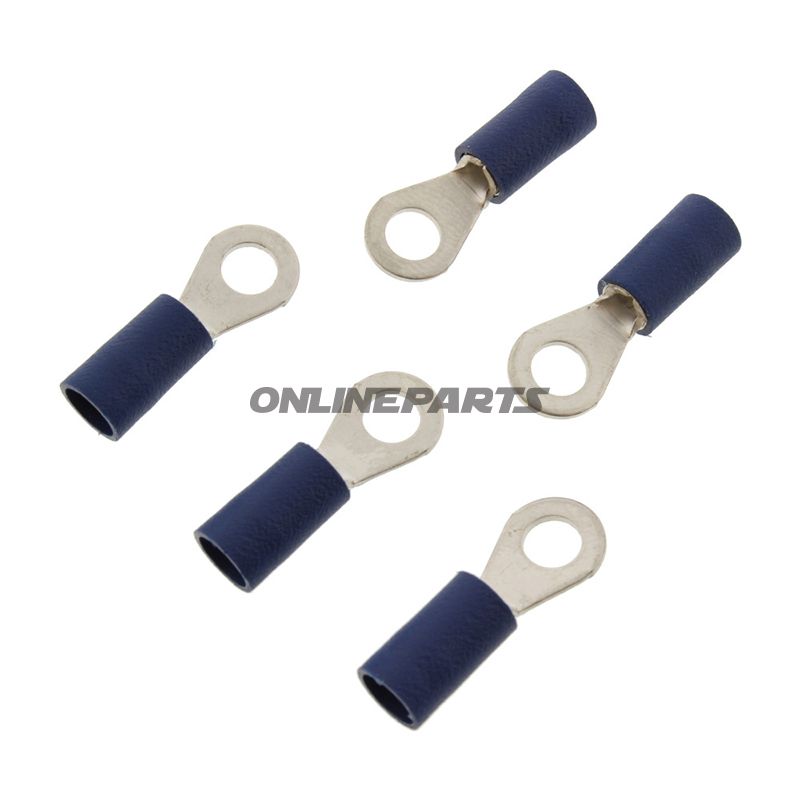

Ringtung 1,5-2,5 M4 JMP Pakke 5ST /797

Isoleret ringkabelsko (Ringtung) til kabel 1,5–2,5 mm², borehul M4

Produkt: Isoleret ringkabelsko fra JMP (GTIN 4043981277050, MPN 158.05.05). Denne ringkabelsko er designet til elektriske forbindelser på motorcykler og andre mindre køretøjer, hvor en sikker mekanisk og elektrisk fastgørelse til bolt eller studs med M4-boring er påkrævet.

Funktion og anvendelse

Ringkabelskoen fungerer som en standard terminering af en leder til en skrue- eller boltforbindelse. Den omslutter lederens afisolerede ende, giver en flad ringflade til fastgørelse over et borehul og sikrer en stabil kontakt mellem leder og stel eller komponent. Den isolerede kappe reducerer risiko for kortslutning mod omkringliggende metaldele og beskytter forbindelsen mod mekanisk slitage under vibrationer.

Materialer og egenskaber

• Ledende del: Metal (typisk tinpladeret kobber eller lignende), konstrueret til at give god elektrisk ledningsevne og korrosionsmodstand ved almindelige køretøjsmiljøer.
• Isolering: Plastkappe i blå farve, beregnet til den specificerede ledertværsnitklasse og til at forebygge utilsigtet kontakt.
• Borehul: Ø 4,3 mm svarende til anvendelse med M4-bolt/studs.
• Temperaturbestandighed: Angivet modstandsdygtighed ned til -75 °C (oplysning fra producentens tekniske data), hvilket indikerer passende holdbarhed under lave temperaturforhold—bemærk at ekstreme varmebelastninger fra motor/eksponerede områder kan kræve yderligere vurdering.

Tekniske specifikationer

De tekniske data fra JMP beskriver produktet som følger:

• Type: Ringkabelsko (Ring Connector)
• Velegnet til: M4
• Kabeltværsnit: 1,5–2,5 mm²
• Antal poler: 1
• Isoleret: Ja
• Lodning: Nej
• Heat shrink: Nej
• Temperaturmodstand: ned til -75 °C

Kompatibilitet og praktiske bemærkninger

• Passer til ledere i området 1,5–2,5 mm² — brug passende afisoleringslængde og klemmeteknik for at sikre god elektrisk kontakt.
• Borehul på ca. 4,3 mm matcher M4-bolte og -skruer; kontroller boltens hoved- og pakningsdimensioner for korrekt montage.
• Ikke beregnet til lodning eller krympe-samlinger med termorør — anvend korrekt kabelsko-presser eller krimpeværktøj.
• Den blå isolering angiver typisk lederstørrelse i overensstemmelse med standard farvekoder; dobbelttjek farvekodning ved indkøb til større projekter.

Brand og identifikation

Produktet er fra JMP (MPN 158.05.05) og leveres med GTIN 4043981277050, hvilket gør det muligt at identificere den nøjagtige type ved genbestilling eller ved søgning i reservedelsdatabaser.

Bemærk: Beskrivelsen afspejler producentens tekniske oplysninger. Ved anvendelse i kritiske kredsløb eller høje temperaturmiljøer bør komponenten vurderes i forhold til systemets samlede elektriske og mekaniske krav.
