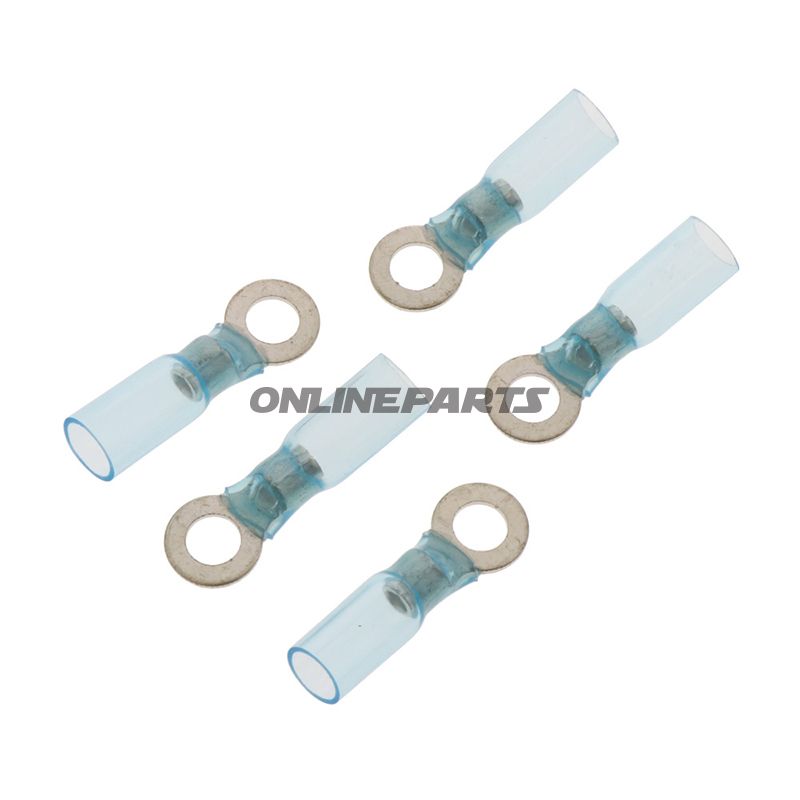

Ringtung 1,5-2,5 M5 JMP Pakke 5 stykker

Ringkabelsko med varmekrympe, M5 borehul — til kabeltværsnit 1,5–2,5 mm²

Produkt: ringkabelsko med varmekrympe fra JMP (MPN: 158.05.31, GTIN: 4043981277319). Denne type ringkabelsko er beregnet til elektriske forbindelser, hvor en sikker mekanisk og elektrisk kontakt omkring en M5-boltskrue er påkrævet. Den integrerede varmekrympeisolering beskytter forbindelsen mod fugt og kortvarig mekanisk påvirkning.

Funktion

• Sikrer en fast mekanisk forbindelse til M5-bolte eller -skrue ved brug af ringkabelskoens ringformede øje (boringsdiameter Ø 5,3 mm).
• Den indbyggede varmekrympe (heat-shrink) forbedrer isolationen omkring kablet efter krympning, reducerer indtrængning af vand og beskytter mod korrosion i samlingen.
• Designet til ét pole; beregnet til enkeltlederforbindelser i kontrolbokse, jordforbindelser og forgreningspunkter på motorcykler og andre køretøjer.

Materiale og egenskaber

• Ledertilkobling: metalring egnet til krympning omkring leder; ikke konstrueret til lodning.
• Isolering: varmekrympende rørmateriale, blå farve, som smelter sammen omkring kablets isolering ved opvarmning og danner en tæt forsegling.
• Temperaturbestandighed: specificeret til ned til −125 °C i produktdata, hvilket angiver materialeegenskabernes ydeevne ved lave temperaturer (se fabrikantens data for maksimal driftstemperatur ved kontinuerlig belastning).
• Korrosionsbeskyttelse: krympningen reducerer risikoen for fugtindtrængning og dermed korrosion på ledende kontaktflader; ringens metalliske overflade bør håndteres og monteres korrekt for at opretholde god elektrisk kontakt.

Tekniske detaljer

• Velegnet kabeltværsnit: 1,5–2,5 mm².
• Boringsdiameter: Ø 5,3 mm (passer til M5-fastgørelse).
• Type: ringkabelsko, 1 pol.
• Isoleret: ja (varmekrympe).
• Lodning: ikke beregnet til lodning.
• Producent: JMP (MPN 158.05.31, GTIN 4043981277319).

Anvendelsesområder og kompatibilitet

Produktet er velegnet til elektriske installationer på køretøjer, styrepaneler, jordforbindelser og andre steder, hvor en sikker, mekanisk fastgørelse til en M5-skrue er nødvendig. Fordi ringkabelskoen er isoleret med varmekrympe og designet til 1,5–2,5 mm² ledere, bruges den typisk på ledere fra f.eks. tændingssystemer, batteriforbindelser (som sekundære forbindelser) og til kontrolovervågning, hvor plads og tætning er vigtige.

Monteringsanvisning — korte praktiske pointer

• Strip enden af kablet til passende længde så ledende tråde er tilgængelige til indsætning i løbet af ringkabelskoen.
• Indsæt kablet og opsæt en korrekt dimensioneret krympetang eller presseværktøj til at sikre mekanisk kontakt mellem leder og kabelskoens metaldel.
• Opvarm varmekrympen jævnt (varmepistol anbefales) indtil krympning og forsegling er komplet; undgå direkte flamme for at beskytte isoleringsmaterialet.
• Sørg for at bolteforbindelsen trækkes til korrekt moment og kontroller kontaktflader for oxidation eller snavs før endelig samling.

Kunderettede oplysninger

Produktet sælges af JMP under MPN 158.05.31 (GTIN 4043981277319). Data og dimensioner (kabeltværsnit 1,5–2,5 mm², borehul Ø 5,3 mm) bør verificeres mod dine installationskrav før montage. Bemærk, at produktbeskrivelsen angiver en standardpakke i titlen; kontrollér antal ved bestilling hos leverandøren, hvis emballage- eller leveringsenheder er relevante for dit køb.

Tekniske data (kort oversigt)
