Ringtung 1,5-2,5 M6 JMP Pakke 5ST /799

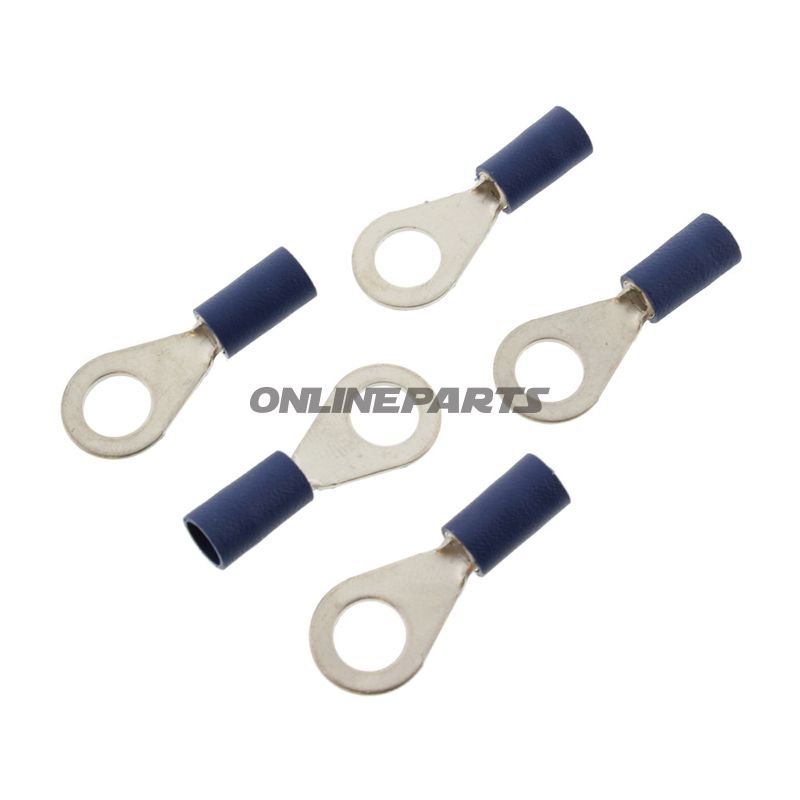

Isoleret ringkabelsko JMP M6 til ledningsmål 1,5–2,5 mm²

Produkt: isoleret ringkabelsko fra JMP (MPN: 158.05.07, GTIN: 4043981277074). Denne ringkabelsko er beregnet til mekaniske og elektriske forbindelser, hvor en M6-befæstelse kræves. Produktet leveres i pakkeform og er farvekodet blåt til ledningsområder 1,5–2,5 mm².

Funktion og anvendelse

Ringkabelskoen anvendes til fast og vibrationssikker forbindelse af ledere til stel, skrueterminaler og øvrige punkter med gennemgående gevind eller bolt for M6. Den isolerede krave beskytter mod kortslutning mod omkringliggende metaldele og gør håndtering nemmere under montering, især i trange rum på motorcykler og maskiner.

Materialer og egenskaber

• Ledertilstød: Crimp-tilslutning (ikke loddet). Kraven er formet til at modtage én leder med tværsnit mellem 1,5 og 2,5 mm².
• Isolering: Plastkrave i blå farve, der identificerer anvendelsesområdet og giver elektrisk isolation omkring forbindelsen.
• Borediameter: Ringens indvendige diameter er beregnet til skrue/boltøje med Ø 6,4 mm, svarende til anvendelse med M6-fastgørelse.
• Temperaturbestandighed: Specificeret til lave temperaturer ned til -75 °C (angivet som temperaturmodstand), hvilket indikerer materialets robusthed ved lave temperaturer. Bemærk: driftsegenskaber ved høje temperaturer afhænger af det konkrete installationsmiljø.
• Poltal: Enkeltpoltet ringkabelsko.

Tekniske detaljer

Type: ringkabelsko (ringconnector). Velegnet til M6-befæstning. Anbefalet ledertværsnit 1,5–2,5 mm². Isoleret krave, ingen krympeslange og ingen loddetilslutning. Mærkeoplysninger er JMP, modelnummer (MPN) 158.05.07, GTIN 4043981277074.

Praktiske overvejelser ved montering

• Sørg for korrekt avisolingslængde, så lederens kobber er fuldt indført i kraven inden krympning eller krimpning med passende værktøj.
• Brug passende krimptang dimensioneret til 1,5–2,5 mm² for at sikre mekanisk holdbarhed og lav overgangsmodstand.
• Kontrollér at bolthoved/skrue og underlag er rene og faste for at undgå korrosion og sikre god elektrisk kontakt.
• Ved gentagen vibration eller udsættelse for fugt kan yderligere korrosionsbeskyttelse eller brug af låseskiver være relevant afhængigt af applikationen.

Kompatibilitet og anvendelsesområder

Velegnet til elektriske installationer på motorcykler, scootere, små maskiner og panelinstallationer hvor M6-befæstning anvendes. Den blå isolering identificerer produktets anbefalede lederområdet (1,5–2,5 mm²) og gør det hurtigere at vælge ved reparation og vedligeholdelse.

Identifikation

Produktet er listet som JMP ringkabelsko, alternativ betegnelse i nogle kilder kan være 1580813/799 eller JMP Ringkabelschuh isoliert, men den korrekte fabrikant- og modelreference er JMP, MPN 158.05.07 og GTIN 4043981277074.
