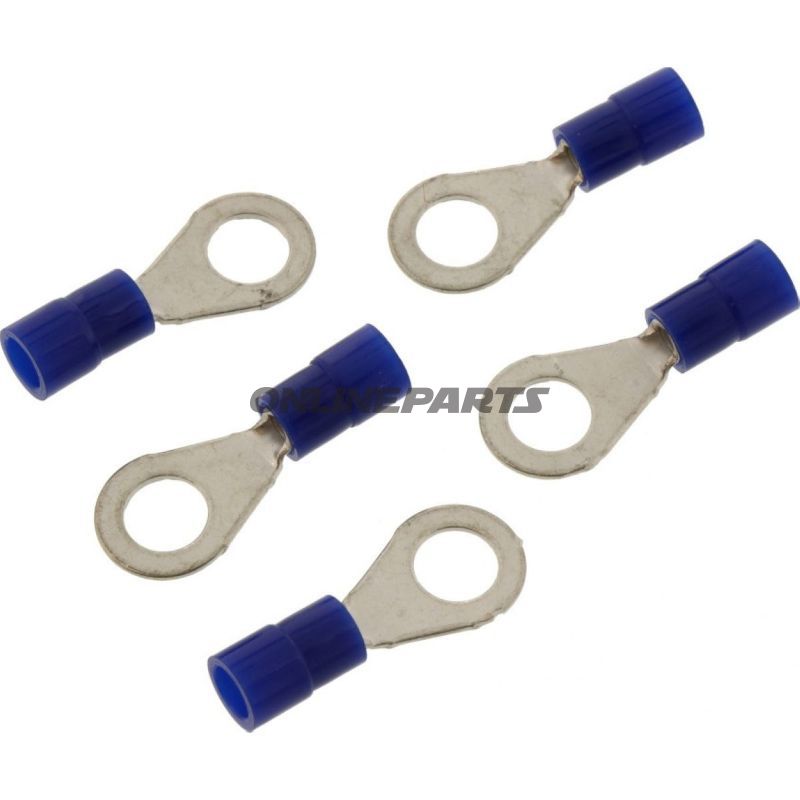

Ringtung 1,5-2,5 M6 JMP Pakke 5 stykker

Ringkabelsko (ringtunge) isoleret JMP M6 til kabel 1,5–2,5 mm²

Dette produkt er en isoleret ringkabelsko (ringtunge) fra JMP med M6-borehul, beregnet til fastgørelse af enkeltlederkabler med tværsnit fra 1,5 til 2,5 mm². Produktet leveres i en mindre pakning og er velegnet til elektriske forbindelser, hvor man ønsker en mekanisk sikker og elektrisk pålidelig boltningsforbindelse til skrue eller boltfæste.

Brand, identifikation og referencer: Den isolerede ringkabelsko er fra JMP (MPN: 158.05.35, GTIN: 4043981277357). Disse værdier kan bruges til at verificere komponenten i reservedels- eller indkøbssystemer.

Funktion og anvendelse

• Skaber en robust elektrisk forbindelse mellem kabelender og skrue- eller boltterminaler ved hjælp af en ringformet kontaktflade.
• Isoleringen reducerer risiko for kortslutning ved at dække lodde- eller afisoleringsområdet og beskytte mod utilsigtet berøring.
• Velegnet i motormiljøer, køretøjsinstallationer og generel elektronik/elektrisk kabelføring, hvor M6-fæstning anvendes.

Materialer og egenskaber

• Ringens ledende del: metal (typisk tinbelagt kobber eller lignende elektrisk leder — almindelig konstruktion for denne type ringkabelsko) for god elektrisk ledningsevne og korrosionsbeskyttelse.
• Isolation: nylon (blå farve) for elektrisk isolering og mekanisk beskyttelse; nylon tåler almindelig værksteds- og køretøjsbrug uden at være beregnet til kontinuerlig højtemperatureksponering.
• Farveindikator: blå, som ofte angiver kompatibelt tværsnit (1,5–2,5 mm²) i installationspraksis.
• Temperaturbestandighed: angivet til omkring -105 °C (typisk er nylon komponentens anvendelsesområde relevant i kulde; praktisk driftstemperatursevne afhænger af samlet installation og belastning).

Tekniske specifikationer

• Type: Ringkabelsko (ring connector)
• Passer til skrue/bolt: M6 (boring ø ca. 6,6 mm)
• Kabeltværsnit: 1,5–2,5 mm²
• Poler: 1
• Isoleret: Ja (nylon)
• Lodning: ikke påkrævet/ikke udført

Praktiske bemærkninger for mekanikere og teknikere

• Afisoler kablet til passende længde for at sikre fuld indsættelse i skaftet, og pres krimpen jævnt med korrekt dimensioneret krimpværktøj for at opnå lav overgangsmodstand og god mekanisk holdbarhed.
• Tjek boltens flade og tørhed for at minimere kontaktmodstand; anvend eventuelt en passende skiver og korrekt moment ved montering på M6-fæste.
• Da isoleringen er nylon, undgå gentagen eksponering for høje temperaturer over lang tid eller aggressive kemikalier, som kan nedbryde materialet.

Yderligere reference: Produktets fabrikant JMP og MPN 158.05.35 samt GTIN 4043981277357 kan anvendes i ordresystemer for at sikre, at den korrekte ringkabelsko vælges i forhold til applikationens krav.
