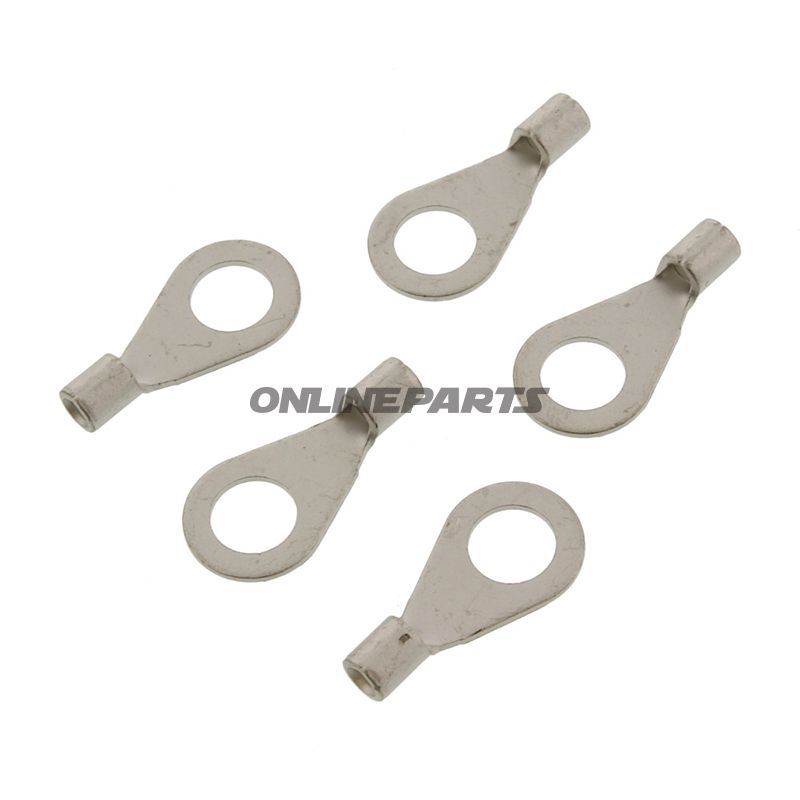

Ringtung 1,5-2,5 M6 JMP Pakke 5 stk

Uisoleret ringkabelskølle (ringtunge) M6 til 1,5–2,5 mm²

Produkt: Uisoleret ringkabelskølle fra JMP (MPN 158.06.10, GTIN 4043981278101). Denne ringtunge er beregnet til fast elektrisk forbindelse til bolte eller skrueforbindelser med M6-gennemføring og anvendes til kabeltværsnit mellem 1,5 og 2,5 mm².

Funktion og anvendelse

• Ringtungen sørger for en sikker mekanisk og elektrisk forbindelse mellem et flertrådet kabel og en skrue- eller boltterminal. Den sættes på kabelenden og fastgøres under en møtrik eller skrue, hvilket skaber god kontaktflade og mindsker risiko for løse ledere.
• Uisoleret udførelse gør komponenten velegnet, hvor der er behov for god varmeafledning, visuel inspektion af forbindelsen, eller hvor pladsen omkring terminalen ikke tillader isoleringsærmer.
• Standardudformning i overensstemmelse med DIN 46234 sikrer kompatibilitet med etablerede installationsmetoder og terminalmål.

Materiale og egenskaber

• Uisoleret metaludførelse — typisk kobberlegering med overfladebehandling (forkromning eller forsinkning afhængig af leverandørens variant) for at give tilfredsstillende elektrisk ledningsevne og korrosionsmodstand under almindelige driftsforhold.
• Designet til mekanisk holdbar samling; ikke beregnet til lodning i forbindelse med ledningspåkoblingen (sælges som uisoleret, ikke loddet).
• Enkeltpolet ringkabelskølle med borehul Ø 6,5 mm, passende til M6-fastgørelse.

Teknisk data og kompatibilitet

• Passer til kabeltværsnit: 1,5–2,5 mm².
• Borehul/Ø: 6,5 mm (til M6-fiksering).
• Standard: DIN 46234.
• Type: Ring connector, 1 pole, uisoleret.
• Ingen varme-skrumpning eller isolering inkluderet; ikke egnet som alternativ til isolerede terminaler, hvor elektrisk isolation er påkrævet.

Praktiske overvejelser for montage

• Afskær og afisoler kablet korrekt og sørg for at alle ledere er samlet inden pressning eller crimpeproces (brug relevant crimpværktøj til ringkabelskøller for pålidelig mekanisk forbindelse).
• Kontroller, at bolt/møtrik har korrekt spændmoment for at undgå mekanisk overbelastning af ringen og for at sikre god elektrisk kontakt uden at deformere borehullet.
• Ved installation i miljøer med fugt eller kemisk påvirkning bør man overveje supplerende korrosionsbeskyttelse eller vælge belagte varianter.

Identifikation

• Brand: JMP — en kendt leverandør af elektriske tilslutningskomponenter.
• MPN: 158.06.10.
• GTIN: 4043981278101.

Produktdata (kort): ringkabelskølle, uisoleret, egnet til M6, kabeltværsnit 1,5–2,5 mm², borehul Ø 6,5 mm, DIN 46234. Denne beskrivelse dækker funktion, materialevalg og installationsmæssige overvejelser for mekanikere og motorcykelejere, der skal anvende en uisoleret ringtunge i elektriske kredsløb.
