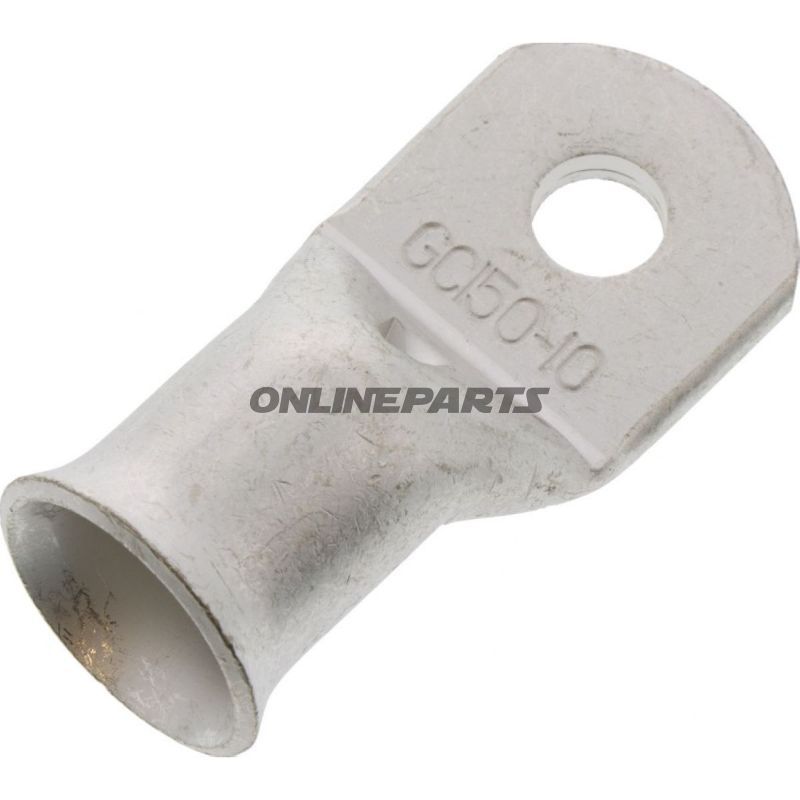

Ringtungen 150.0 M10 JMP Pakke 1 stykke

Uisoleret ringkabelsko til M10 – til kabler op til 150 mm²

Produkt: uisoleret ringkabelsko fra JMP (MPN: 158.04.14, GTIN: 4043981276145). Denne ringkabelsko er fremstillet til mekanisk og elektrisk fortrådning, hvor en fast og pålidelig forbindelse til en M10-boltføring er påkrævet. Den bruges typisk i større strømkredse på motorcykler, køretøjer og i elektriske installationer, hvor kabler med tværsnit op til 150 mm² skal forbindes til skrue- eller boltterminaler.

Funktion
Ringkabelskoens primære funktion er at skabe en robust, lavmodstandsforbindelse mellem kabelleder og en bolt- eller skrueterminal. Den uisolerede udførelse betyder, at forbindelsen er beregnet til steder med tilstrækkelig mekanisk beskyttelse eller hvor der er behov for direkte metal-mod-metal kontakt uden isolerende materiale. Boringens diameter på ca. 10,3 mm er tilpasset M10-fæstebeslag og sikrer korrekt pasform omkring boltens gevind.

Materiale og egenskaber

• Materiale: Kraftig metallegering (typisk kobberbaseret) for god elektrisk ledningsevne og mekanisk styrke. Overfladebehandling kan være udført for forbedret korrosionsbestandighed; se produktspecifikationer fra JMP for detaljer.
• Konstruktion: Uisoleret design uden krympe- eller svejseforbindelse; lederstreng klemmes eller loddes mekanisk til skotangen før montering på bolt.
• Dimensionering: Beregnet til kabler op til 150 mm², hvilket dækker kraftige tilførselsledninger og hovedstrømskabler i køretøjer eller faste installationer.
• Borehul: Ø ca. 10,3 mm — til M10-fastgørelse for sikker mekanisk fiksering.

Tekniske detaljer
I produktets tekniske data angives type som ringconnector, egnet til M10, uden isolering og uden integreret krympe- eller loddeforbindelse. Den er enkelpolig (én pol), hvilket svarer til dens anvendelse som enkelt terminalforbindelse til store ledere.

Kompatibilitet og anvendelsesområder

• Velegnet til hovedstrømforbindelser på motorcykler, tilslutning af batterikabler, jording og andre kraftførende kabler hvor M10-terminal anvendes.
• Anvendes hvor plads og mekanisk fastgørelse gør en ringterminal fordelagtig frem for f.eks. en skærefast kabelsko eller pladeklemme.
• Kræver korrekt krimpning eller anden passende fastgørelsesmetode for at sikre langtidsholdbar elektrisk kontakt og mekanisk stabilitet.

Installation og håndtering
Ved montering anbefales korrekt værktøj til krympe-/krimpforbindelse og inspektion af lederen for oxider eller urenheder. Da terminalen er uisoleret, bør den beskyttes mod utilsigtet kortslutning og korrosion ved korrekt placering, eventuelt suppleret med yderligere beskyttelse eller krympeflex i installationsmiljøer med øget eksponering.

Identifikation
Dette produkt distribueres af JMP og kan findes under artikelnummer (MPN) 158.04.14. Den globale handelsstregkode (GTIN) er 4043981276145, hvilket kan bruges til entydig identifikation i lager- og bestillingssystemer.

Bemærk: Beskrivelsen angiver tekniske egenskaber og anbefalinger baseret på producentens data. Kontroller altid dimensioner og krav i forbindelse med dit specifikke projekt eller servicearbejde.
