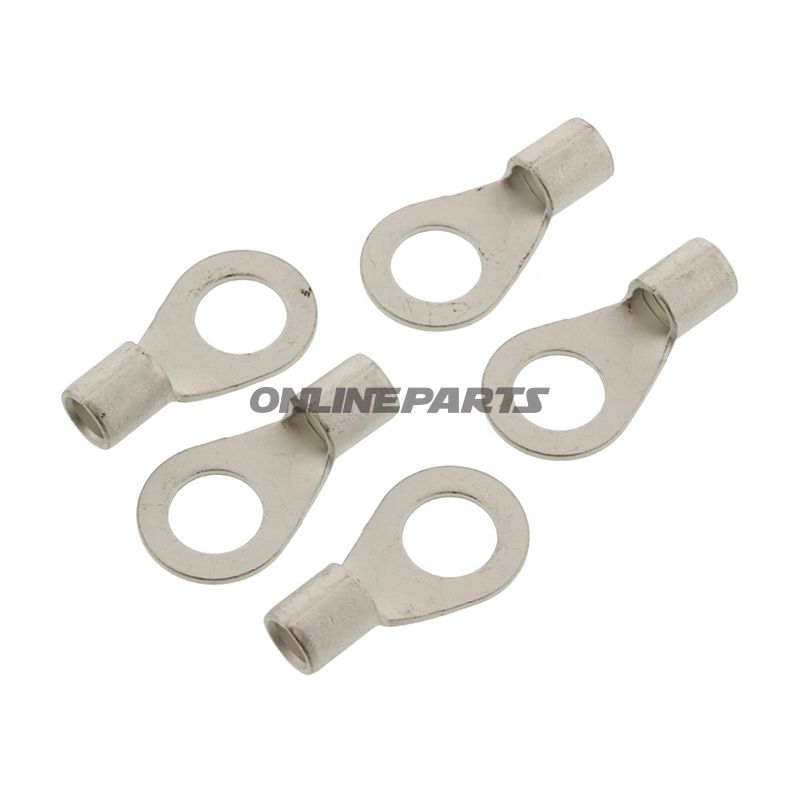

Ringtung 16,0 M10 JMP Pakke 5 stykker

Uisoleret ringkabelsko (JMP) til M10 – til kabeltværsnit op til 16,0 mm²

Denne uisolerede ringkabelsko fra JMP (GTIN: 4043981277562, MPN: 158.05.56) er designet til elektriske forbindelser hvor en sikker boltfestet forbindelse er påkrævet. Produktet er beregnet til én leder (1-polet) og passer til bolte eller stud med M10-gennemføring. Ringkabelskoen følger DIN 46234-standardens dimensioner, herunder en borediameter på 10,5 mm.

Funktion

• Skaber en robust mekanisk og elektrisk forbindelse mellem en leder og et stelpunkt eller en terminalbolt.
• Velegnet til fastgørelse med møtrik eller skive, hvilket sikrer lav overgangsmodstand og stabil kontakt ved vibration og belastning.
• Anvendes typisk ved batteriforbindelser, jordforbindelser og faste kabelforgreninger på motorcykler og andre køretøjer.

Materialevalg og egenskaber

• Uisoleret udførelse – metalkroppen er uden plastisk isolering for at give direkte metalsamling og god varmeafledning.
• Materiale: typisk tinpladeret kobber eller kobberlegering (konstrueret til formålet) for at sikre god elektrisk ledningsevne og modstandsdygtighed mod korrosion i almindelige køretøjsmiljøer. (Specifik legeringstitel er ikke angivet i data.)
• DIN 46234-kompatibilitet betyder at dimensioner og borestørrelse følger standardiserede mål for pålidelig pasform til M10.
• Ikke beregnet til lødning eller krympemanchet; til crimpning med passende crimpværktøj anbefales for optimal mekanisk og elektrisk forbindelse.

Tekniske data (udvalgt)

• Type: Ringkabelsko / ringconnector
• Egnet til: M10 bolt
• Max kabeltværsnit: 16,0 mm²
• Borediameter: Ø 10,5 mm (i overensstemmelse med DIN 46234)
• Isoleret: Nej
• Loddet forbindelse: Nej
• Antal poler: 1

Kompatibilitet og anvendelsesråd

• Brug ringkabelskoen til ledere op til 16,0 mm²; ved større ledere skal større dimension vælges.
• For crimpning: anvend et crimpværktøj dimensioneret til ringterminaler og lederens tværsnit for at sikre korrekt deformation af terminalen og dermed lav overgangsmodstand.
• Ved montage i miljøer med høj fugt eller saltindhold anbefales supplerende korrosionsbeskyttelse (f.eks. blyfri beskyttelsesfedt eller passende overfladebehandling på monteringspunktet) for at forlænge levetiden.
• Da terminalen er uisoleret, bør man sikre at omkringliggende metaldele ikke samtidig skaber utilsigtet kortslutning efter monteringen.

Identifikation

• Brand: JMP – kendt for elektriske tilbehørsdele til køretøjer.
• MPN (producentnr.): 158.05.56
• GTIN: 4043981277562

Sammenfattende er denne JMP ringkabelsko et funktionelt valg til faste, boltfaste elektriske forbindelser på systemer hvor et enkelt ledersæt med op til 16,0 mm² skal fastgøres på en M10-bolt. Overvej korrekt crimpmetode og korrosionsbeskyttelse i aggressive miljøer for at sikre langvarig elektrisk kontakt.
