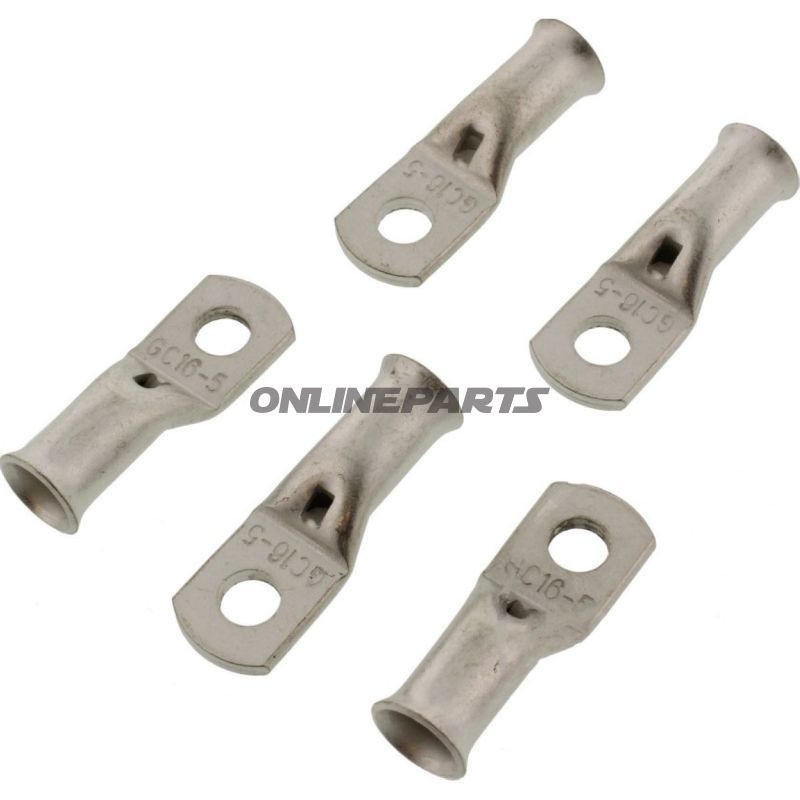

Ringtung 16.0 M5 JMP Pakke 5 stykker

Ringkabelsko (ringtung) uisoleret, Ø M5 til kabeltværsnit op til 16 mm²

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.04.66, GTIN: 4043981276664). Denne type ringkabelsko er beregnet til elektriske forbindelser hvor en solid, mekanisk fastgørelse med skrue eller bolt er ønsket. Beskrivelsen omfatter teknisk funktion, materialevalg, anvendelse og kompatibilitet for fagpersoner og mekanikere.

Funktion og anvendelse

Ringkabelskoen omslutter lederens afisolerede ende og sikrer en pålidelig elektrisk og mekanisk kontakt ved monteringspunkter som forbundne jordingspunkter, batteripoler, fordelingsblokke og skrueterminaler. Hullets indre diameter er passende for M5-fastgørelse, så kabelskoen lægges over en skrue eller bolt og klemmes fast med møtrik eller skruehoved. Produktet er uisoleret, hvilket betyder at forbindelsen kræver korrekt montering for at undgå kortslutning og eksponering af ledende overflader.

Materiale og egenskaber

• Materiale: Typisk udført i elektrolytisk tinbelagt kobber eller lignende kobberlegering, som giver god elektrisk ledningsevne og korrosionsmodstand. Tinbelægningen forbedrer kontaktens langtidsholdbarhed i almindelige el-miljøer.
• Isolering: Uisoleret—ingen plast- eller gummibelægning. Dette gør komponenten velegnet til steder med plads til korrekt isolering efter montering eller hvor termisk belastning/krympeprocesser ikke er ønskede.
• Svejsning/bøjning: Produktet er ikke forloddet (ikke loddet forbindelse) og indeholder ikke krympeslange. Elektrisk forbindelse opnås ved mekanisk pres/klemning af leder i skaftet.
• Antal poler: Enpolet (én leder pr. kabelsko).

Tekniske detaljer

• Passer til skrue/bolt: M5
• Maksimalt kabeltværsnit: 16,0 mm²
• Type: Ringkabelsko / ringtung
• Isoleret: Nej
• Loddet forbindelser: Nej
• Varmehætte/krympe: Ikke inkluderet

Kompatibilitet og montage

Kabelskon er designet til brug på terminaler og skruemonteringer der accepterer M5-fastgørelser. Ved montering skal lederens ledertråde være korrekt afisoleret og indført fuldt i skaftet, hvorefter skaftet klemmes med passende crimptang til ringkabelsko af den relevante dimension. Da produktet er uisoleret, anbefales efterfølgende isolering med passende metoder (f.eks. krympeflex på hele samlingen eller korrekt placement i panel med isolerende afstand) hvis monteringsforholdene kræver det.

Praktiske overvejelser for værksteder

• Kontrollér at kabeltværsnittet ikke overskrider 16 mm² for at sikre korrekt crimp og elektrisk kontakt.
• Vælg korrekt crimpværktøj for den anvendte ringkabelsko-type for at undgå dårlige forbindelser eller beskadigelse af skaftet.
• Ved anvendelse i korrosive eller fugtige miljøer kan ekstra beskyttelse (f.eks. konformbelægning eller passende kabinetter) være nødvendig trods tinbelægningen.

Mærke og identifikation: Produktet leveres af JMP og er angivet med producentnummer (MPN) 158.04.66 samt GTIN 4043981276664, hvilket gør det muligt at identificere den korrekte del i reservedels- og komponentdatabaser.
