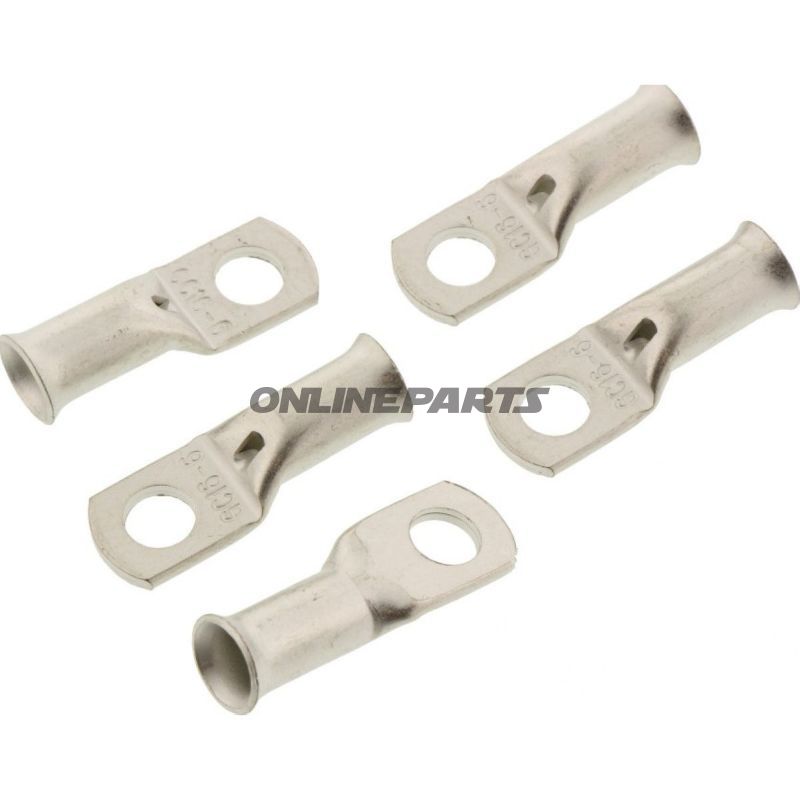

Ringtung 16,0 M6 JMP Pakke 5 stykker

Uisoleret ringkabelsko (Ringtung) til M6 – til ledningsfyring op til 16,0 mm²

Dette produkt er en uisoleret ringkabelsko fra mærket JMP (MPN: 158.04.76, GTIN: 4043981276763), beregnet til fastgørelse af enkeltlederkabler med krydsareal op til 16,0 mm² på en M6-fastsættelse. Ringkabelskoen anvendes, hvor en mekanisk og elektrisk sikker forbindelse til skrue- eller boltfæster er nødvendig, eksempelvis jordforbindelser, batteriforbindelser eller andre strømførende tilslutninger på motorcykler og køretøjer.

Funktion

• Skaber en direkte kontakt mellem kabel og skrue-/boltpunkt ved at omslutte lederens afisolerede ende og anbringes under en skive eller møtrik for mekanisk fiksering.
• Designet som uisoleret ringkabelsko betyder, at den leder strøm uden isoleringslag; derfor skal anvendelsen tage højde for krav til isolation og plads omkring tilslutningen.
• Egnet til enkeltpolige tilslutninger (1 pole) hvor en robust, lavmodstands forbindelse er ønsket.

Materiale og egenskaber

• Uisoleret udførelse typisk fremstillet i tinpladeret kobber eller lignende ledende metal for at sikre god elektrisk ledningsevne og modstandsdygtighed mod korrosion under normale driftsforhold. Den tinpladerede overflade mindsker oksidation og sikrer lav overgangsmodstand.
• Borehullets indre diameter er tilpasset M6-fastgørelse (boring Ø ca. 6,4 mm), hvilket giver plads til skive og møtrik samt sikrer korrekt centrering omkring bolten.
• Produktet er ikke forsynet med krympe- eller isoleringsrør; mekanikeren skal vurdere behovet for supplerende krympeflex eller isoleringsforanstaltninger ved eksponeret montage.

Tekniske data (oversigt)

• Type: Ringkabelsko / ringconnector
• Passer til skrue/bolt: M6
• Max ledningsTværsnit: 16,0 mm²
• Antal poler: 1
• Uisoleret: Ja
• Egnet til lodning: Nej (ikke beregnet til loddeforbindelse)

Praktiske bemærkninger til montage

• Afisolér lederen korrekt, indsæt hele lederfletningen i kraveenden og pres med passende kabelsko- eller press/tang for at opnå mekanisk stabilitet og lav overgangsmodstand.
• Kontroller at borehullets diameter og plads rundt om monteringspunktet tillader korrekt placering af ringkabelskoen samt brug af skive og møtrik hvor relevant.
• Da delen er uisoleret, bør man sikre, at tilslutningen ikke kan komme i kontakt med andre ledende komponenter eller metaldele, hvis kortslutningsrisiko skal undgås. Brug evt. isolerende skiver eller krympeflex efter presning ved behov.

Kompatibilitet og anvendelsesområder

• Velegnet til batteriterminaler, jordforbindelser og andre faste tilslutningspunkter på motorcykler, ATV, og elektriske systemer med behov for M6-tilslutning.
• Passer til ledninger op til 16,0 mm²; ved brug tæt på grænsen anbefales korrekt presning og eventuel visuel kontrol af kontaktfladen for optimal elektrisk forbindelse.

Produktet fra JMP (MPN 158.04.76, GTIN 4043981276763) er et enkelt, mekanisk komponent til professionelle brugere, der kræver en robust, ledende forbindelsesflade til M6-fiksering uden indbygget isolering eller varme-sammentrækningsmateriale.
