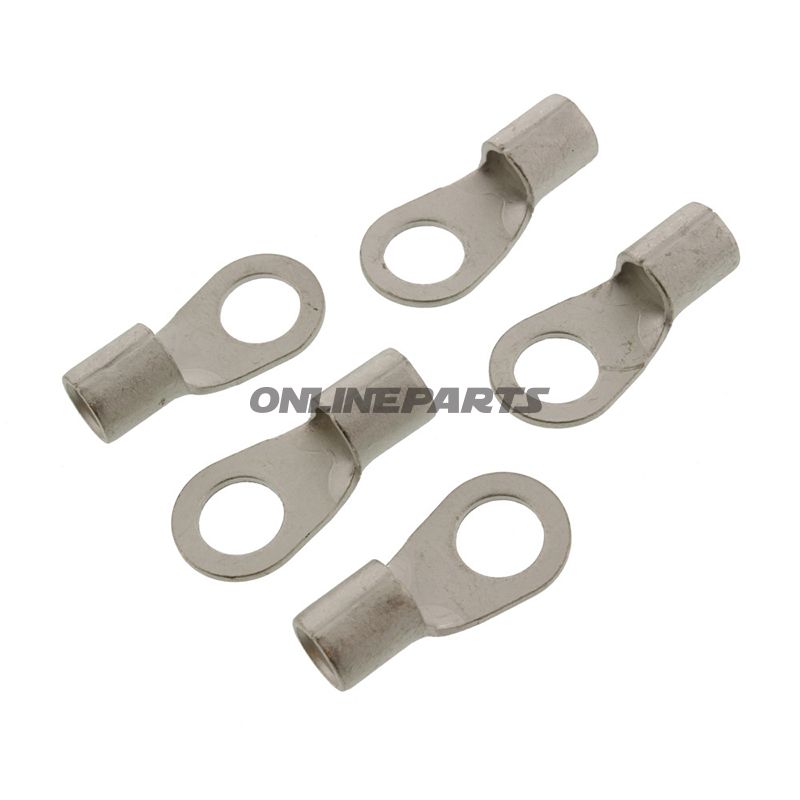

Ringtung 16,0 M8 JMP Pakke 5 stykker

Ringkabelsko (u-isoleret) til kabeltværsnit op til 16,0 mm² — M8 bore

Produkt: JMP ringkabelsko, u-isoleret. MPN: 158.06.24. GTIN: 4043981278224. Brandet JMP er kendt for elektriske tilslutningskomponenter til køretøjer og maskiner, og denne ringkabelsko er designet til mekanisk og elektrisk forbindelse hvor pladsen er begrænset og kravene til kontaktareal er væsentlige.

Funktion og anvendelse

• Ringkabelskoen anvendes til mekanisk fiksering af en leder til en skrue- eller boltkontakt (M8), typisk på stel- eller strømfordelingspunkter på motorcykler, scootere og lette køretøjer.
• Giver en robust elektrisk forbindelse ved at sikre at lederen omslutter kobber-massen i klemfeltet, hvilket reducerer risiko for løse forbindelser ved vibrationer.
• Velegnet til både reparations- og vedligeholdsopgaver, hvor originalkomponenter skal erstattes med kompatible elektriske forbindelser i henhold til DIN 46234.

Materiale og konstruktion

• Kabelskoen er u-isoleret, fremstillet af en ledermetalkomponent (typisk tin- eller nikkelbelagt kobber eller andet elektrolytisk metal) for at sikre god elektrisk ledningsevne og korrosionsmodstand. Den uisolerede udførelse gør det muligt at opnå lav kontaktmodstand og enkel mekanisk samling.
• Borehullet er Ø 8,4 mm, dimensioneret til M8-bolte, hvilket matcher standard skrue-/boltforbindelser i motorrum og stel.
• Designet med et enkelt poligt øje (1 pole) for direkte fastgørelse; der er ingen varme- eller loddekomponenter integreret.

Tekniske data (opsummeret)

• Type: Ringkabelsko
• Passer til: M8
• Max kabeltværsnit: 16,0 mm²
• Borehul Ø: 8,4 mm
• Isoleret: Nej (u-isoleret)
• Loddetilslutning: Nej
• Varme-skuringsslange: Nej
• Antal poler: 1
• Standard: DIN 46234

Kompatibilitet og montage

• Dimensioneret til ledere op til 16,0 mm² — kontrol af lederens tværsnit og omfang er nødvendig før krympning eller mekanisk presning for at sikre korrekt fortrængning og elektrisk kontakt.
• Kan monteres ved krympning med passende krympeværktøj eller mekanisk presværktøj beregnet til u-isolerede kabelsko. Brug af forkert værktøj kan give dårlig kontakt eller beskadige øjet.
• Beregn tykkelse på bolt/skive og eventuelle tætningskrav i vådområder; da produktet er u-isoleret, kan supplerende tætnings- eller korrosionsbeskyttelse være påkrævet i aggressive miljøer.

Sikkerhed og vedligehold

• Efter montage bør forbindelsen kontrolleres for mekanisk fastspænding og lav overgangsmodstand. Løse forbindelser kan give varmeudvikling og øget modstand.
• I områder med fugt eller salt anbefales korrosionsbeskyttelse (f.eks. passende fedt eller forseglingsmiddel), da u-isolerede terminaler er mere udsatte.

Produktet er leveret af brandet JMP under varenummer (MPN) 158.06.24 og identificeres entydigt via GTIN 4043981278224. Denne ringkabelsko følger de relevante dimensionelle krav i DIN 46234 og er egnet til fagpersoner, mekanikere og motorcykelejere, der har erfaring med elektriske tilslutninger og korrekt montageudstyr.
