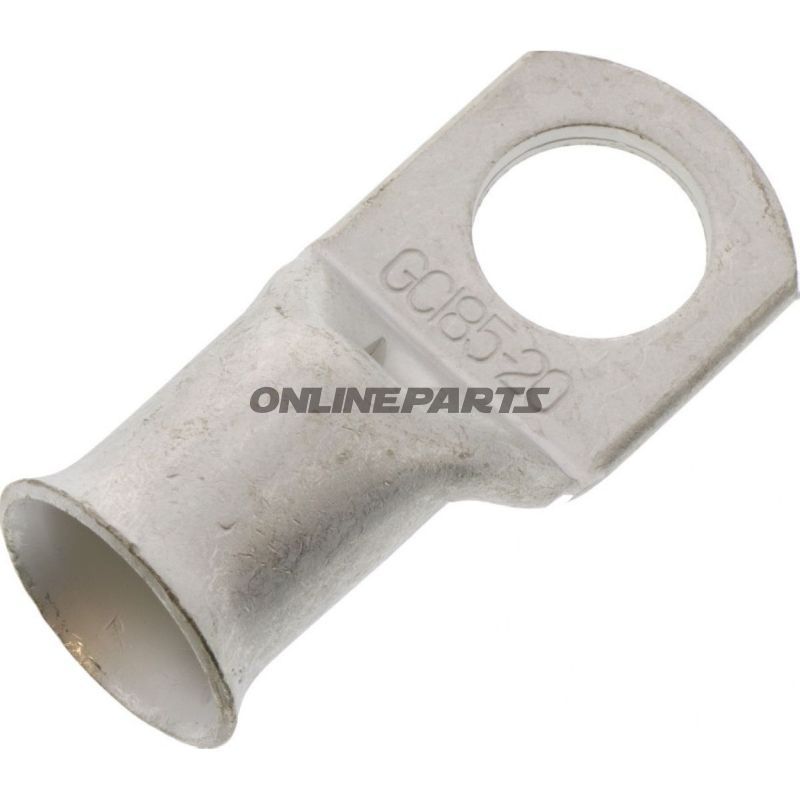

Ringtungen 185.0 M20 JMP Pakke 1 stykke

Ringtunge (ringkabelsko) 185 mm² M20 – ubeskyttet, til kraftkabler

Denne ringtunge fra JMP (MPN: 158.04.51, GTIN: 4043981276510) er en ubeskyttet ringkabelsko designet til at forbinde kraftkabler med boltfæste i M20-gennemføringer eller tilsvarende skruebare terminaler. Produktet fungerer som mekanisk og elektrisk overgang mellem kabel og terminalpunkt, og er beregnet til ledere med tværsnit op til 185 mm².

Funktion og anvendelse:

• Elektrisk forbindelse: Ringtungen sikrer god kontakt mellem kabelleder og fastgørelsesbolt ved at overføre strøm fra leder til terminalflade.
• Mekanisk fastholdelse: Den ringformede øje-del passer over en skrue eller bolt i M20-størrelse (boringsdiameter ø ca. 20,9 mm), hvilket giver en stabil mekanisk forankring.
• Anvendelsesområde: Egnet til installationer i maskiner, tavler og kraftfordelingspunkter, hvor ubeskyttede kabelender anvendes og hvor pladsen tillader en ringkabelsko uden isolerende kappe.

Materialevalg og egenskaber:

• Materialet er udført til elektriske forbindelser og vil typisk være en kobberlegering eller tinsbelagt kobber for at sikre lav kontaktmodstand og acceptabel korrosionsbestandighed i almindelige industrielle miljøer. Da produktet leveres ubeskyttet, er der ingen integreret isolering eller varmekrympning.
• Der er ikke loddeforbindelser i komponenten (ingen lodning), hvilket betyder, at lederen fastholdes ved krimpning eller pressning efter korrekt forberedelse af kabelenden.
• Uden isolering er ringtungen velegnet, hvor der er adgang til korrekt profilering og fastgørelse i lukkede eller beskyttede installationer, eller hvor ekstra isolering anvendes efter montage.

Tekniske detaljer (samlet):

• Type: Ringkabelsko / ringtunge
• Passer til: M20 (boringsdiameter ø ca. 20,9 mm)
• For lednings-tværsnit maks.: 185 mm²
• Antal poler: 1
• Isoleret: Nej
• Loddet forbindelse: Nej
• Varme-skrumpe: Nej

Monterings- og monteringsbemærkninger:

• Forbered lederen ved korrekt afisolering og fjern eventuelt oxideret materiale. Brug passende krimpeværktøj eller presværktøj, der er godkendt til tværsnittet 185 mm² for at opnå en mekanisk og elektrisk pålidelig forbindelse.
• Da ringtungen er ubeskyttet, bør installationen vurderes med hensyn til mekanisk belastning og mulighed for efterfølgende isolering (f.eks. krympeflex eller isolationstape) hvis den monteres i udsatte miljøer.
• Kontroller at bolt/skrue og fatning er kompatible med M20-øjet og spænd momenter i henhold til tavle- eller komponentleverandørens anvisninger for at undgå løse forbindelser.

Producentoplysninger:

• Brand: JMP
• MPN: 158.04.51
• GTIN: 4043981276510

Denne beskrivelse dækker de væsentlige funktionelle og tekniske aspekter ved JMP ringtunge 185.0 M20, herunder anvendelsesområde, materialekarakter og monteringsforhold, så mekanikere og motorcykelejere kan vurdere produktets egnethed til kraft- og tilbehørsinstallationer.
