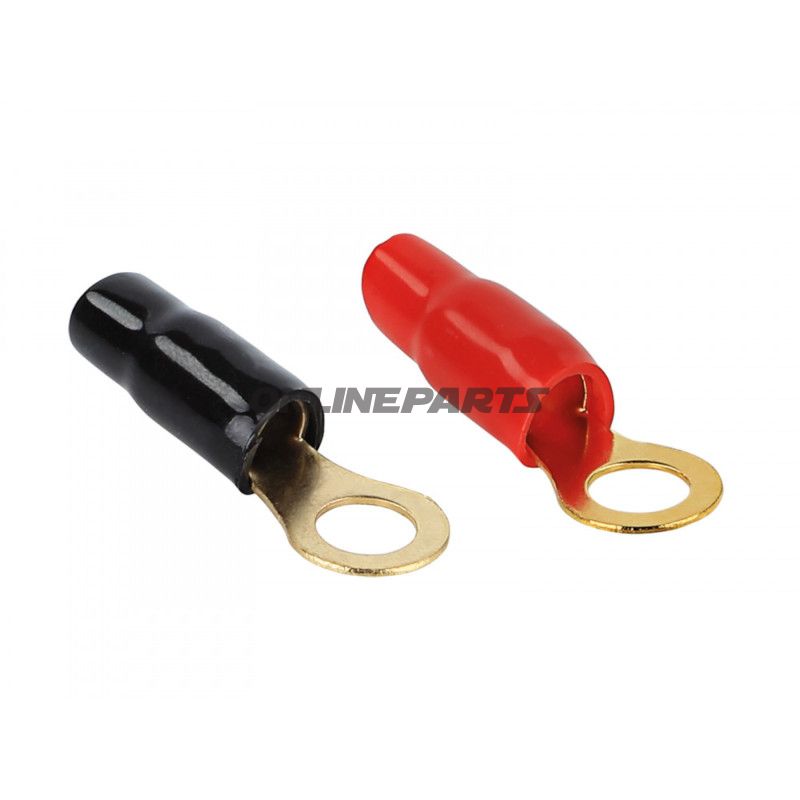

Ring terminal 20.0 M6 1 rød / 1 sort guld

Ringkabelsko 20,0 mm² med M6 øje — 1 rød og 1 sort, guldfinish

Denne pakke fra ACV (MPN: 194.09.52, GTIN: 4026724222920) indeholder to isolerede ringkabelsko beregnet til kabeltværsnit op til 20,0 mm² og fastgørelse med M6 bolte. Produktet er designet til elektriske forbindelser på motorcykler og køretøjer, hvor en pålidelig skrueforbindelse og visuel farvekodning er nødvendig.

Funktion

• Formål: Skaber mekanisk og elektrisk forbindelse mellem kabel og skrue/bolt via et ringøje til M6.
• Anvendelse: Bruges til batteriforbindelser, jordforbindelser og andre punkter hvor ringterminal er foretrukket fremfor f.eks. klemme- eller trykforbindelser.
• Poler: 1 pol pr. kabelsko — leveres som et sæt med én rød og én sort for hurtig identifikation af plus/minus eller benækning i systemet.

Materialer og konstruktion

• Ledende del: Metal med guldfinish. Guldfinish reducerer korrosionsdannelse sammenlignet med ubelagt metal og giver lav kontaktmodstand uden overdrevne påstande om holdbarhed.
• Isolering: Den enkelte ringkabelsko er isoleret — isoleringsmaterialet beskytter mod kortslutning og mekanisk slid ved kabelindføring.
• Udførelse: Ikke loddede forbindelser; kabelenden klemmes ind i terminalens crimp-del (krimpning anbefales med korrekt værktøj og proces for at sikre lav overgangsmodstand og mekanisk styrke).

Tekniske data

De tekniske data fra producenten angiver type som ringconnector til M6, maksimal ledningstværsnit 20,0 mm², én pol, isoleret, uden krympeflex og uden lodning. Tabellen nedenfor gengiver disse oplysninger i tekstform:

• Type: Ringkabelsko (ring connector)
• Passer til bolt: M6
• Maksversion ledningstværsnit: 20,0 mm²
• Lodning: Nej
• Isoleret: Ja
• Varme-sammentrækkende rør: Nej
• Antal poler: 1

Mål og passform

• Øjeindvendigt diameter: cirka 6,4 mm (beregnet til M6 fastgørelse).
• Yderligere mål: Øjet udvendigt D ≈ 11,0 mm, beregnet til almindelige M6-bolte og skiver—kontroller fysisk mål ved selektion til eksisterende beslag.

Praktiske overvejelser for brug

• Crimpning: Brug korrekt dimensioneret crimpværktøj og -procedure for 20,0 mm² kabel for at undgå dårlig kontakt og overophedning ved belastning.
• Korrosionsbeskyttelse: Guldfinish forbedrer korrosionsmodstand, men det anbefales alligevel at sikre god mekanisk tætning og eventuel yderligere korrosionsbeskyttelse i aggressive miljøer.
• Farvekodning: Rød og sort leveres for enkel pol-identifikation ved installation på batteri eller i ledningsnet.

Kompatibilitet og anvendelsesområder

• Typiske anvendelser omfatter batteriterminaler, jordforbindelser, kraftige ledningssamlinger i køretøjer og andre installationer hvor M6-befæstigelse er standard.
• Velegnet til både professionelle mekanikere og erfarne motorcykelejere, som har adgang til korrekt crimpværktøj og kendskab til dimensionering af kabelsko i el-installationer.

Brandet ACV og producentens artikelnummer 194.09.52 samt GTIN 4026724222920 er integreret i produktinformationen for at lette identifikation og reservedelsmatch ved indkøb eller vedligehold.
