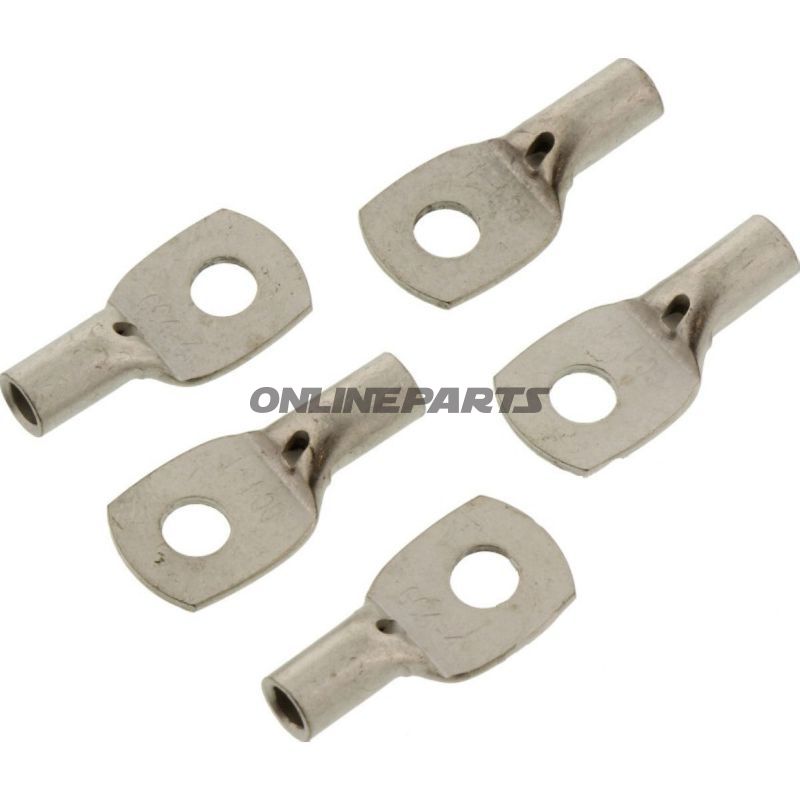

Ringtung 2,5-4,0 M4 JMP Pakke 5 stk

Uisoleret rørkabelsko (ringtunge) til M4‑bolt, til ledningsmål 2,5–4,0 mm²

Denne uisolerede rørkabelsko fra JMP (GTIN: 4043981276596, MPN: 158.04.59) er designet til fast og elektrisk driftssikker forbindelse mellem en enkelt leder og en skrue- eller boltfæste med M4‑gennemføring. Produktet er velegnet til anvendelse i køretøjer, maskiner og tavler hvor pladsen er trang, og hvor en ringforbindelse med god mekanisk låsning er nødvendig.

Funktion

• Skaber en sikker mekanisk forbindelse mellem kabel og skrue/bolt ved hjælp af ringens borede hul (Ø 4,3 mm) beregnet til M4‑bolt.
• Uisoleret udførelse sikrer lav overgangsmodstand og god elektrisk kontakt ved korrekt kabeltilberedning og pressning.
• Enkeltpolet design — til et kabel pr. kabelsko, egnet til faste forbindelser i strømkredse og jordforbindelser.

Materialevalg og egenskaber

• Uisoleret metalrør (typisk tinpladeret kobberlegering eller lignende elektrisk ledende metal) — giver god elektrisk ledningsevne og korrosionsmodstand i normale miljøer. Materialet tillader krympning/pressning uden at beskadige lederens ledertråde ved korrekt værktøj.
• Ingen lodning eller krympeflex på produktet — til fast mekanisk presseforbindelse med kabelsko‑presstang eller hydraulisk presse.
• Borehul Ø 4,3 mm svarer til Boltstørrelse M4, hvilket giver plads til skive og møtrik ved montering.

Tekniske data og anvendelsesområde

• Type: Ringtunge / ringkabelsko
• Passer til: M4 (bolt/gennemføring)
• Ledningstværsnit: 2,5–4,0 mm²
• Isoleret: Nej
• Svejset/loddet forbindelse: Nej
• Antal poler: 1

Praktiske bemærkninger for montører

• Afkort og avisoler leder korrekt, så hele lederens tværsnit presses ind i rørbøsningen før krympning/pressning.
• Brug passende kabelsko‑presstang eller dimensioneret hydraulisk presse for at opnå en mekanisk stabil og elektrisk lav‑modstands forbindelse.
• Da produktet er uisoleret, bør monteringsstedet overvejes i forhold til risiko for kortslutning; anvend eventuelt isolerende skive eller kappe efter behov.
• Kontroller at bolt og skive er korrekt dimensioneret, så ringens hul (Ø 4,3 mm) ikke deformeres under spænding.

Kompatibilitet

JMP‑ringtungen er egnet til standard ledere i området 2,5–4,0 mm² og til M4‑boltmontering i motorcykler, biler, maskiner og tavler. Den passer til applikationer hvor pladsen og krav til mekanisk fastholdelse gør ringforbindelse hensigtsmæssig.

Produktidentifikation

Brand: JMP. Modelnummer (MPN): 158.04.59. GTIN: 4043981276596. Benævnelsen i JMPs sortiment hjælper ved genbestilling og ved sammenligning med alternative ringkabelsko.
