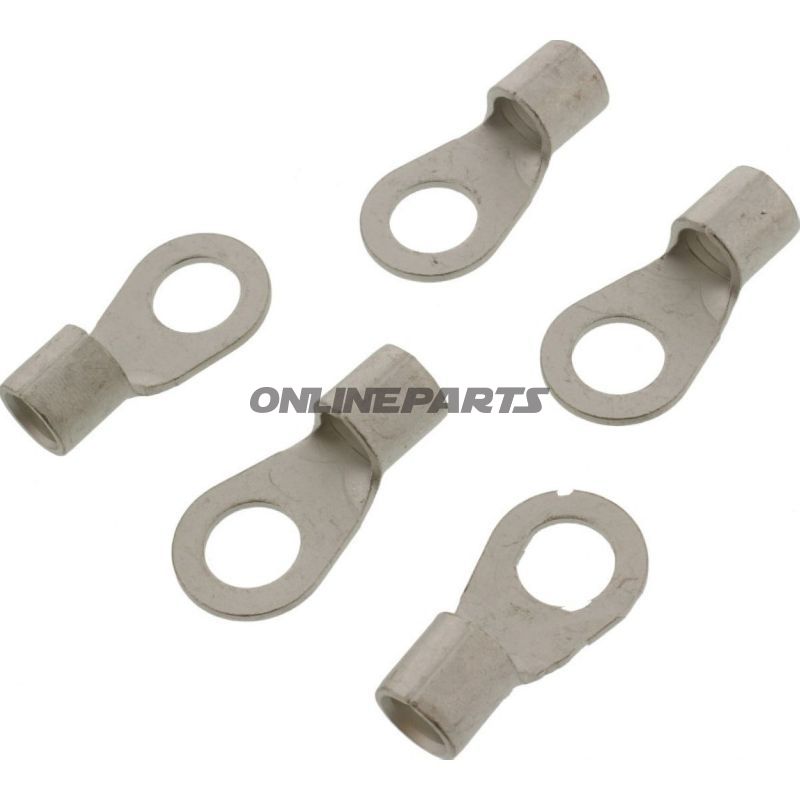

Ringtung 25,0 M10 JMP Pakke 5 stykker

Uisoleret ringkabelsko til M10 bolte – egnet til kabeltværsnit op til 25,0 mm²

Produkt: Uisoleret ringkabelsko fra JMP, model 158.05.57 (GTIN: 4043981277579). Dette er en ringkabelsko designet til mekanisk fastgørelse på M10-bolte eller skruepunkter og beregnet til ledere op til 25,0 mm².

Funktion og anvendelse

• Ringkabelskoen anvendes til at etablere en sikker, mekanisk og elektrisk forbindelse mellem en leder og et skrue- eller boltfæste (M10).
• Den uisolerede udførelse egner sig til applikationer, hvor isolering håndteres separat, eller hvor varmeafledningen og god kontakt gennem metalskallen er prioriteret.
• Typiske anvendelser omfatter jordforbindelser, batteritilkoblinger og faste ledningsforbindelser i motorcykler, køretøjer og elektriske installationer hvor plads og pålidelig kontakt er vigtig.

Materiale og konstruktion

• Ringkabelskoen er fremstillet i metal uden integreret isolering. Materialet er konstrueret til at give god ledningsevne og mekanisk styrke ved korrekt krympning eller presning på lederens lederstreng.
• Designet følger DIN 46234, som angiver dimensioner og tolerancer for uisolerede ringkabelsko, hvilket sikrer kompatibilitet med standardiserede forbindelsessystemer.
• Boret hul har en diameter på 10,5 mm, hvilket svarer til en M10-bolt og sikrer korrekt pasform og kontaktflade ved montage.

Tekniske detaljer

• Type: Ringkabelsko (enkeltpolet)
• Passer til: M10
• Max kabeltværsnit: 25,0 mm²
• Bohringsdiameter: Ø 10,5 mm
• Uisoleret: Ja (ingen plastisk isolering)
• Loddeforbindelser: Ikke påkrævet/ikke nødvendigt for funktion

Praktiske overvejelser ved montage

• Krympning eller presning: For optimal elektrisk og mekanisk forbindelse anbefales korrekt brug af passende krympetang eller presseværktøj, tilpasset ringkabelskoens størrelse og lederens tværsnit.
• Overfladekontakt: Sørg for at bolt/skruens flade er fri for maling eller korrosionsfilm for at minimere overgangsmodstand.
• Korrosionsbeskyttelse: I miljøer med høj fugt eller vejrlighed bør efterbehandling (fx korrosionsbeskyttende pasta eller egnet dækning) overvejes, da produktet er uisoleret.

Kompatibilitet og mærke

Dette produkt leveres af JMP under varenummer (MPN) 158.05.57. GTIN 4043981277579 identificerer netop denne ringkabelsko-variant. Konstruktionen og dimensionerne følger DIN-standard, hvilket gør den kompatibel med andre komponenter til M10-forbindelser og ledere op til 25,0 mm².

Bemærkninger

• Pakken omtales som en pakke på 5 stykker i produktnavnet; ved køb bør man dog altid kontrollere leverandørens aktuelle emballage- og salgsenhed, da detaljer om antal kan variere ved distribution.
• Produktet er beregnet til fagpersoner og mekanikere, der har erfaring med korrekt krympeteknik og elektriske forbindelser.
