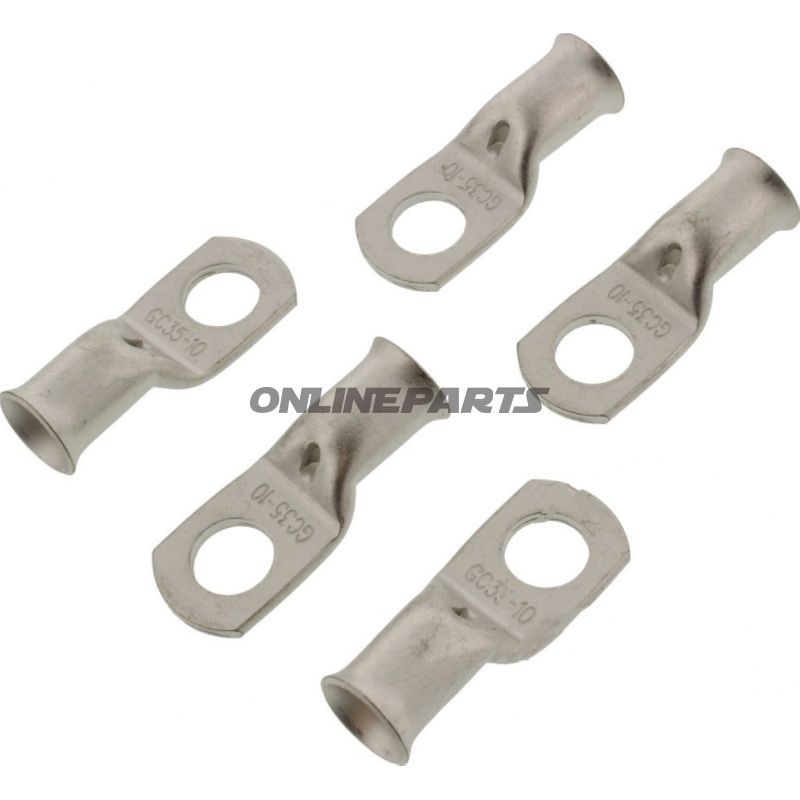

Ringtung 35,0 M10 JMP Pakke 5 stykker

Uisoleret ringkabelskærm (ringtunge) 35,0 mm², M10 – JMP (MPN: 158.04.09, GTIN: 4043981276091)

Produktfunktion
Denne uisolerede ringtunge fra JMP benyttes til fast, mekanisk og elektrisk forbindelse af et enkelt kabel (1-polet) til en skrue- eller bolttilslutning med gevind M10. Ringtungen sikrer en stabil kontaktflade omkring fastgørelseselementet og egner sig til ledere med tværsnit op til 35,0 mm². Den anvendes typisk i kabelføringer til batteri-, jord- og strømkredse på motorcykler, maskiner og kontrolpaneler, hvor plads og pålidelig mekanisk fastholdelse er vigtig.

Materiale og egenskaber

• Uisoleret udførsel: Ringtungen er uden isoleringshylster for direkte metal-mod-metal kontakt og maksimal ledningsevne.
• Ledende materiale: Fremstillet i korrosionsbestandigt kobberlegeret materiale eller tinbelagt kobber (afhænger af batch), hvilket giver god elektrisk ledningsevne og modstand mod oxidering ved almindelig drift.
• Borediameter: Ø 10,3 mm, tilpasset M10-bolte/skruer for sikker mekanisk fastspænding uden slør.
• Svejsning/lodning: Produktet er ikke beregnet til loddetilslutning; kabelskoen anvendes ved mekanisk krimpning eller mekanisk fastgørelse.

Tekniske detaljer og anvendelse

• Type: Ring Connector (ringtunge).
• Egnet til: M10 fastgørelseselementer.
• Max kabeltværsnit: 35,0 mm² – anvend passende kabelendepræparation og korrekt dimensioneret krimpe- eller presseværktøj for at opnå lav overgangsmodstand.
• Isoleret: Nej. Brug eventuelt krympeflex eller anden isolering efter montering, hvis applikationen kræver elektrisk isolation eller ekstra mekanisk beskyttelse.
• Antal poler: 1 (enkeltlederforbindelse).

Montering og praktiske bemærkninger

• Forberedelse: Afisoler leder til korrekt indstikningslængde. Fjern oxidlag og sørg for ren lederflade inden krimpning.
• Krimpning: Anvend et kvalitets krimpværktøj dimensioneret til 35,0 mm² kabelsko for at sikre mekanisk holdbarhed og lav overgangsmodstand. Undgå kun at klemme på ringtungens flange uden korrekt kontakt med leder.
• Fastgørelse: Spænd bolten/skruen til fabrikantens momentangivelse for det respektive materiale for at undgå deformation af ringtunge eller dårlig elektrisk kontakt.
• Beskyttelse: Da produktet er uisoleret, anbefales korrosionsbeskyttelse i aggressive miljøer (f.eks. konservering eller brug af keramisk/tætningsmiddel) og eventuel efterisolering med krympeflex.

Kompatibilitet og anvendelsesområder
JMP ringtungen med MPN 158.04.09 og GTIN 4043981276091 passer til industrielle og mobile elinstallationer, herunder motorcykelinstallationer, batteri- og jordforbindelser, startrelæer og fortrådning i kontrolbokse. Den er designet til et enkelt kabel op til 35,0 mm² og M10-fæste.

Brand og identifikation
Produktet leveres af JMP og identificeres via producentens artikelnummer 158.04.09. GTIN 4043981276091 kan anvendes til entydig vareidentifikation i lager- og ordresystemer.

Bemærk
Denne beskrivelse dækker produktets funktion, materialevalg og monteringsanvisninger. Antal pr. pakke er angivet som pakke, men kontroller venligst leverandørens pakningsinformation via salgsstedet ved bestilling for at undgå misforståelser om emballage og distributionsenheder.
