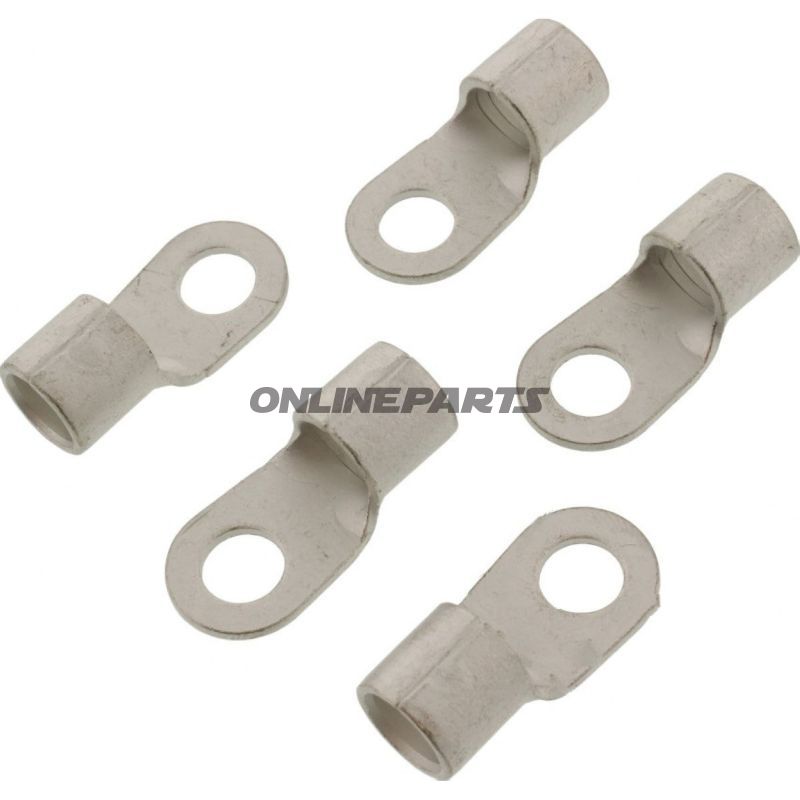

Ringtung 35,0 M8 JMP Pakke 5 stykker

Uisoleret ringkabelsko (Ringtung) 35,0 mm², hul Ø 8,4 mm – til M8

Produkt: Uisoleret ringkabelsko fra JMP, MPN 158.06.26 (GTIN 4043981278248). Denne ringkabelsko er beregnet til elektriske forbindelser med kabler op til 35,0 mm² og passer til bolthuller omkring Ø 8,4 mm, typisk anvendt ved M8-dimensioner.

Funktion og anvendelse

• Ringkabelskoen bruges til at skabe en sikker mekanisk og elektrisk forbindelse mellem en leder og en skrue-/boltforbindelse. Den monteres ved afisolering af lederens ende, indsættelse i ringen og sammensmeltning ved klemning eller presværktøj.
• Uisoleret udførelse gør produktet velegnet til steder, hvor varmeafledning og kontaktmodstand prioriteres frem for isolering – for eksempel i hovedstrømsfordelere, jordforbindelser og motorinstallati- oner på motorcykler og andre køretøjer.

Materiale og egenskaber

• Uisoleret metalring — god elektrisk ledningsevne og lav overgangsmodstand. JMP angiver produktet i overensstemmelse med DIN 46234, hvilket dækker standardiserede dimensioner og kvalitetskrav for ringterminaler.
• Designet uden isoleringskappe betyder, at der ikke er varme- eller UV-stabiliseret plast omkring forbindelsen. Dette giver bedre varmeafledning, men kræver korrekt montage og eventuel efterfølgende beskyttelse mod korrosion og kortslutning i udsatte miljøer.
• Ikke egnet til loddede forbindelser eller til anvendelse hvor krympeslanger forventes integreret – produktet er beregnet til mekanisk sammensmeltning (pres/klemning) eller boltmontage.

Tekniske data (oversigt)

• Type: Ringkabelsko
• Egnet til: M8
• For ledertværsnit, maks.: 35,0 mm²
• Borehul: Ø 8,4 mm (passer til M8 bolt/skruemontering)
• Isoleret: Nej
• Svejsede/loddede forbindelser: Nej
• Antal poler: 1

Monteringsanvisning og praktiske overvejelser

• Afisoler lederenden til passende længde, indsæt ledere i befæstelsesrøret og anvend korrekt dimensioneret klem- eller presværktøj for at sikre en holdbar og lavresistiv forbindelse.
• Efter montage bør forbindelsen kontrolleres for mekanisk fastgørelse og elektrisk kontinuitet. På udsatte installationer anbefales korrosionsbeskyttelse (f.eks. passende fedt eller svejseforsegling) samt mekanisk afdækning for at undgå kortslutning.
• Tænk på, at uisolerede ringkabelsko kræver plads fri for berøring med andre ledende dele; anvend eventuelt isolerende dækplader eller krympeflex efter montage, hvis nødvendig.

Kompatibilitet og anvendelsesområder

• Velegnet til elektriske systemer på motorcykler, køretøjer og industrielle applikationer, hvor ledere op til 35,0 mm² skal forbindes til M8-bolte eller tilsvarende skrueforbindelser.
• Anbefales til fagfolk og mekanikere, der har adgang til korrekt værktøj til presning/krympeopsætning og som kan sikre efterbehandling mod korrosion.

Identifikation

• Brand: JMP
• MPN: 158.06.26
• GTIN: 4043981278248
