Ringtung 35,0 M8 JMP Pakke 5 stykker

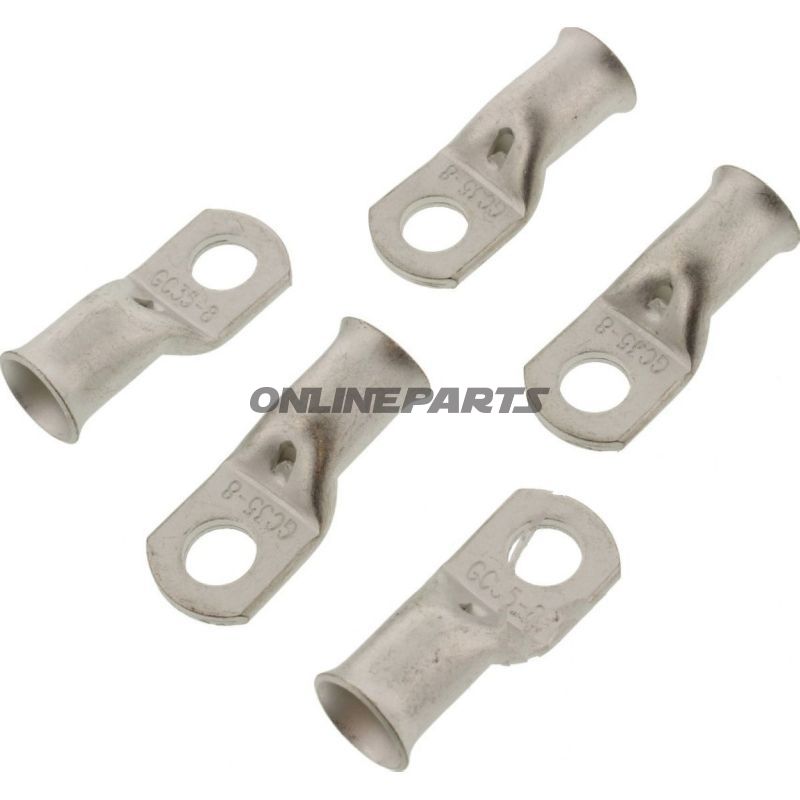

Uisoleret ringkabelsko (ringtung) 35,0 mm², M8 – JMP (MPN 158.04.88, GTIN 4043981276886)

Produktbeskrivelse: Denne uisolerede ringkabelsko fra JMP, modelnummer 158.04.88 (GTIN 4043981276886), er beregnet til fast elektrisk forbindelse hvor ledere med tværsnit op til 35,0 mm² skal forbindes sikkert til et M8-fastgørelsespunkt. Ringens indre borediameter er 8,4 mm, så den passer til bolte og studs med M8-dimensionering.

Funktion og anvendelse: Ringkabelskoen anvendes til permanente eller semipermanente skrueforbindelser i elektriske systemer på køretøjer og maskiner, fx jordforbindelser, batteriforbindelser eller faste forbindelser til komponenter. Den sikrer en solid kontaktflade omkring bolthoved eller møtrik og reducerer risikoen for løse forbindelser under vibration og belastning, når korrekt korrekt monteret og klemt på lederens ende.

• Passer til: M8 bolte/studs (boring Ø 8,4 mm).
• Ledertværsnit: Op til 35,0 mm².
• Poler: Én pol, altså en enkelt lederforbindelse pr. ringkabelsko.
• Isolering: Uisoleret. Der er ingen plast- eller krympeisolering på produktet.
• Lodning: Ikke egnet til lodning i fabriksgodkendt form – forbindelsen opnås ved klemning/crimpning.

Materialevalg og egenskaber: Ringkabelskoen er udført i metallegering egnet til elektriske klemmer, som giver god elektrisk ledningsevne og mekanisk stabilitet ved korrekt krympning. Den uisolerede udformning betyder, at metallet er direkte eksponeret, hvilket kræver, at monteringsstedet enten er beskyttet mod kortslutningsfare eller at efterfølgende isolering anvendes (f.eks. krympeflex eller tape) efter monteringen. Produktet er fremstillet med en præcisionsboret ringåbning (Ø 8,4 mm) for at sikre god pasform på M8-fastgørelseselementer.

Tekniske fordele for mekanikere og fagfolk:

• Robust kontaktflade sikrer lav overgangsmodstand ved korrekt krympning.
• Standardiseret M8-pasform gør det nemt at integrere i eksisterende maskin- og køretøjsinstallationer.
• Uisoleret udførelse tillader fleksible efterbehandlingsmuligheder for temperatur- eller miljøbeskyttelse.
• Enkel, mekanisk montage uden behov for lodning – egnet til feltarbejde og værksted.

Kompatibilitet og monteringsanvisning: Produktet er beregnet til ledere op til 35,0 mm²; vælg korrekt kabeltype og dimension for at sikre optimal krympning. Anvend en passende kabelskotang eller hydraulisk krympetang dimensioneret til denne størrelse kabelsko for at opnå en sikker, mekanisk og elektrisk forbindelse. Efter krympning bør forbindelsen kontrolleres visuelt og elektrisk (modstandstest) for at sikre fuld kontakt og fravær af løse tråde.

Bemærkninger: Denne type ringkabelsko leveres uden isolering og uden varme-skrump (heat shrink). Hvis applikationen kræver isolation eller miljøbeskyttelse, anbefales efterfølgende anvendelse af krympeflex eller passende isolerende foranstaltninger. Vær opmærksom på korrekt krympeteknik; forkert krympning kan føre til dårlig kontakt eller mekanisk svigt.

Identifikation: Produktet markeres af producenten JMP under MPN 158.04.88 og kan entydigt identificeres via GTIN 4043981276886.
