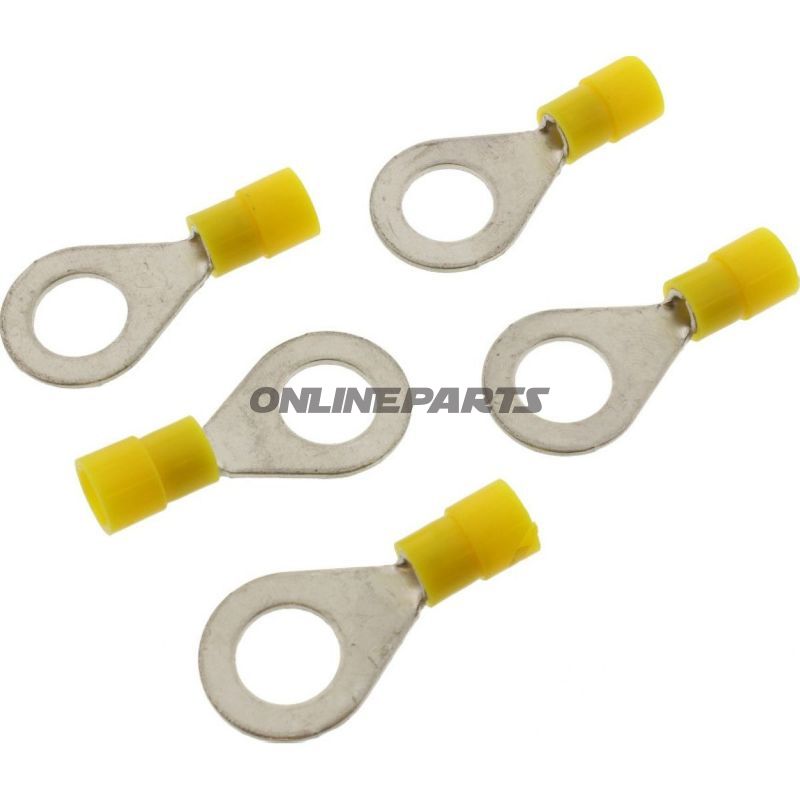

Ringtung 4.0-6.0 M10 JMP Pakke 5 stykker

Ringkabelsko (ringtunge) til kabel 4,0–6,0 mm² med M10-boring — JMP

Produktoversigt: Denne ringkabelsko fra JMP (MPN: 158.05.11, GTIN: 4043981277111) er designet til elektriske forbindelser, hvor en solid og sikker ringforbindelse til en M10-skrue eller bolthul er nødvendig. Den har en nylonisoleret krave og er beregnet til ledere med tværsnit mellem 4,0 og 6,0 mm². Produktet leveres som en pakke med fem stk.

Funktion og anvendelse

Ringkabelskoens primære funktion er at sikre en pålidelig mekanisk og elektrisk forbindelse mellem en leder og en skrue- eller boltkobling. Den runde ringform sikrer god kontaktflade mod skruehoved eller møtrik, hvilket mindsker risikoen for løse forbindelser ved vibrationer — relevant ved motorcykler, maskiner og køretøjsinstallationer. Den isolerede krave beskytter mod kortslutning og øger sikkerheden ved håndtering og installation i trange el-rum.

Materialer og egenskaber

• Kontaktmateriale: Metallisk leder (typisk tinbelagt kobber eller lignende) for god elektrisk ledningsevne og korrosionsmodstand — designet til lav kontaktmodstand.
• Isolering: Nylonkrave (nylonisoleret) som giver elektrisk isolation, mekanisk aflastning af leder og visuel farvekodning (gul) for nem identifikation af tværsnitsområde.
• Borediameter: Ø 10,5 mm, dimensioneret til M10-fastgørelse.
• Temperaturbestandighed: Angivet temperaturmodstand ned til -105 °C, hvilket indikerer brug i kolde miljøer — overhold normale drifts- og montageanvisninger for maksimal holdbarhed.
• Svejsning/lodning: Produktet er ikke forbehandlet med indbygget loddeforbindelse (ikke loddet); leder krympes eller presses typisk i spidsen før montering.

Tekniske specifikationer

• Type: Ringkabelsko (ring connector)
• Egnet til skrue/bolt: M10
• Ledertværsnit: 4,0–6,0 mm²
• Isoleret: Ja (nylon)
• Antal poler: 1
• Temperaturmodstand: ned til -105 °C
• Borediameter: Ø 10,5 mm
• Svejsede forbindelser: Nej

Montering og kompatibilitet

For korrekt montering anbefales følgende fremgangsmåde: afisoler lederen til korrekt længde, fold om nødvendigt ledere sammen (ved flertrådet leder) og krymp eller pres kabelenden solidt ind i løbet af ringen. Sørg for at skrue/bolt og kontaktflader er rene og fri for korrosion for at opnå lav kontaktmodstand. Produktet er velegnet til standard M10-terminaler på batteriklemmer, jordpunkter og industriforbundne tilslutninger på motorcykler og køretøjer.

Praktiske bemærkninger

• Gul nylonisolering angiver kompatibilitet med 4,0–6,0 mm² kabeltværsnit — bekræft lederdimension inden montering.
• Kontroller at den valgte bolt/skrue og møtrik passer til borediameteren på 10,5 mm og til den mekaniske belastning i anvendelsen.
• Produktet er beregnet til én leder (1-pole) pr. klemme; parallelløsninger kræver korrekt dimensionering og installationspraksis.

Identifikation: Brand: JMP, MPN: 158.05.11, GTIN: 4043981277111.
