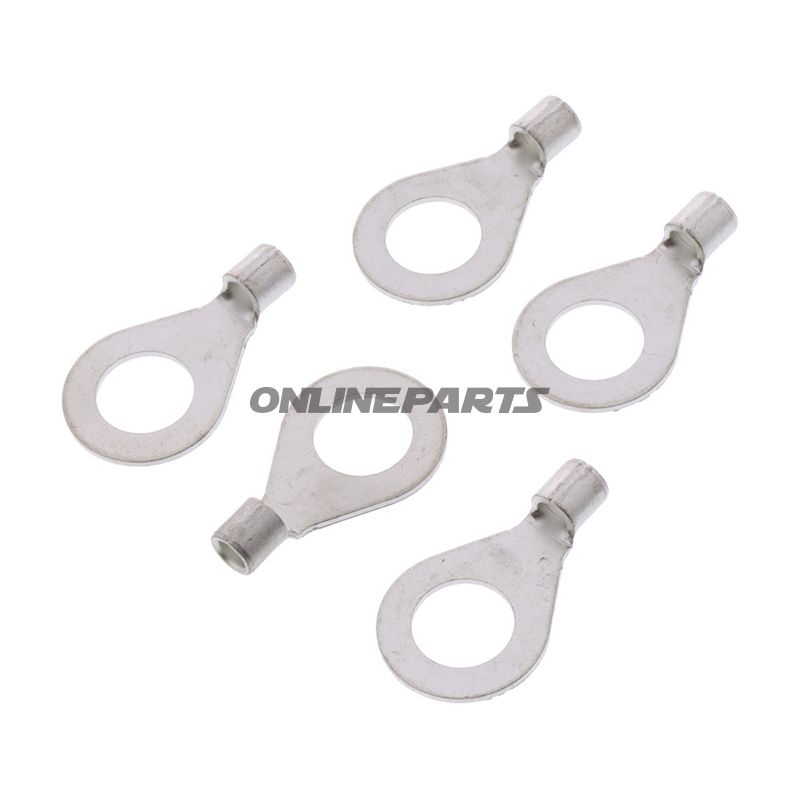

Ringtung 4.0-6.0 M10 JMP Pakke 5 stk

Uisoleret ringkabelsko (ringtung) M10 til kabel 4,0–6,0 mm² – JMP (MPN 158.05.54)

Produktoversigt: Denne uisolerede ringkabelsko fra JMP (MPN 158.05.54, GTIN 4043981277548) er lavet til elektriske forbindelser hvor en mekanisk og elektrisk stabil fastgørelse til en M10-bolthul er nødvendig. Den er udformet efter DIN 46234 og beregnet til ledningstværsnit mellem 4,0 og 6,0 mm² med en borediameter på Ø 10,5 mm.

Funktion og anvendelse:

• Skabet til at give en sikker elektrisk forbindelse mellem kabel og skrue-/boltkobling, fx stelforbindelser, batteritilslutninger eller tilslutning af kabelsko til terminaler.
• Den uisolerede udførelse sikrer god metal-mod-metal-kontakt, hvilket er relevant hvor plads, varmeafledning eller jordforbindelse kræver direkte kontakt uden isoleringslag.
• Velegnet til værkstedbrug, reparationer og udskiftninger på motorcykler, køretøjer og maskiner, hvor en robust mekanisk fastgørelse til M10 er påkrævet.

Materiale og egenskaber:

• Uisoleret metalring — typisk fremstillet i kobberlegering eller tinbelagt kobber for at sikre lav kontaktmodstand og korrosionsbestandighed; JMP angiver ringtypen som ringkabelsko i overensstemmelse med DIN 46234.
• Ingen forudgående lodning eller varmeindsugning nødvendig; produktet er ikke loddede forbindelser og har ingen krympeudførelse.
• Designet for ét pol-tilslutningspunkt (én åbning til kablet og én ringforbindelse til bolten/skrue).

Tekniske data (udvalgte):

• Producer/brand: JMP (MPN: 158.05.54, GTIN: 4043981277548)
• Type: Ringkabelsko (ring connector) beregnet til M10
• Ledningstværsnit: 4,0–6,0 mm²
• Borediameter: Ø 10,5 mm (passer til M10-tilslutning)
• Standard: DIN 46234
• Uisoleret: Ja
• Lodning: Nej
• Antal poler: 1

Praktiske overvejelser ved montage:

• Sørg for korrekt afisolering og passende krymp/pressning af kablet i ringkabelskoen for maksimal mekanisk og elektrisk kontakt. Brug egnede pressværktøjer for kabeltværsnit 4,0–6,0 mm².
• Da udførelsen er uisoleret, bør ringkabelskoen anvendes hvor der ikke er risiko for kortslutning mod nærliggende metaldele, eller supplerende isolation/bedre kabelstyring bør anvendes.
• Kontroller bolt- eller skrueforbindelsen for korrekt moment og jævn kontaktflade; løse forbindelser kan give øget varme og overgangsmodstand.

Kompatibilitet og anvendelsesmiljø: Ringtungen er designet til almindelige elektriske installationer i køretøjer og maskiner, herunder motorcykler, biler og landbrugsmaskiner, hvor en M10-forbindelse bruges. Overhold relevante elektriske krav og miljøforhold (korrosionsbeskyttelse ved ekstreme forhold kan være nødvendig).

Identifikation: Produktet markeres som JMP ringkabelsko med MPN 158.05.54 og GTIN 4043981277548, hvilket gør det let at matche med reservedele og dokumentation.
