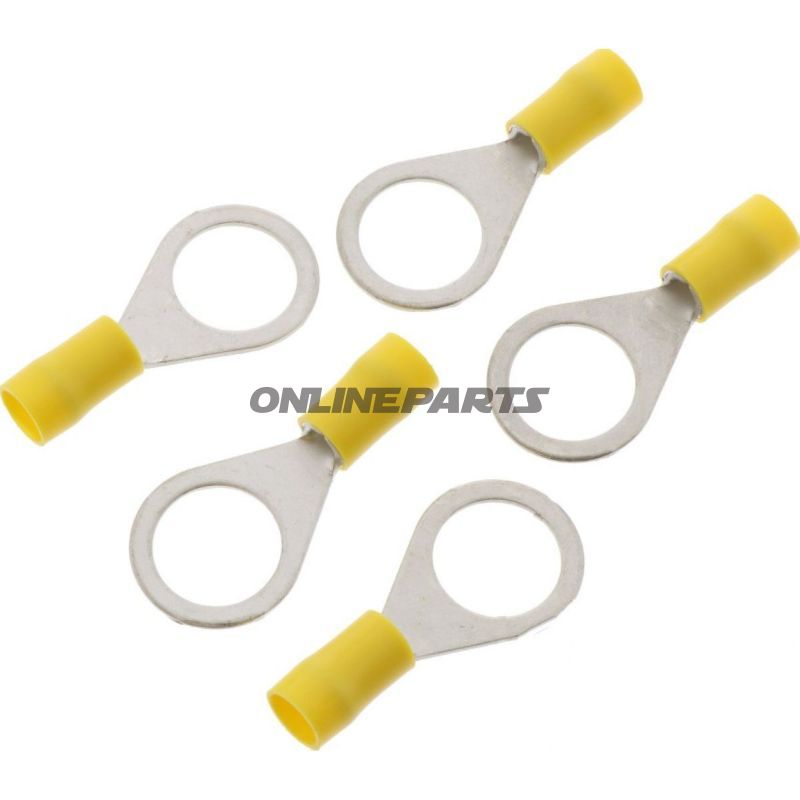

Ringtung 4.0-6.0 M12 JMP Pakke 5 stk

Ringkabelsko (isolering) M12 til ledertværsnit 4,0–6,0 mm² — JMP

Produktoversigt: Denne ringkabelsko fra JMP (MPN 158.05.47, GTIN 4043981277470) er et isoleret forbindelseselement beregnet til fastgørelse ved skrue- eller boltforbindelser med M12-boring. Den er designet til ledere med tværsnit mellem 4,0 og 6,0 mm² og leveres i gul isoleringsfarve.

Funktion og anvendelse:

• Ringkabelskoen sikrer en mekanisk og elektrisk pålidelig forbindelse ved at omdanne enden af en afisoleret leder til en ringformet terminal, der kan fastgøres under en møtrik eller skrue (passer til M12).
• Velegnet til faste forbindelser i jordforbindelser, massestik, batteriterminaler og faste elektriske samlinger i køretøjer og maskiner, hvor M12-bolt bruges.
• Isoleringen reducerer risikoen for kortslutning og beskytter mod utilsigtet kontakt i trange montageforhold.

Materiale og egenskaber:

• Ledende del: Metallegering (typisk kobberbaseret) med god elektrisk ledningsevne og tilstrækkelig mekanisk styrke til skruemarhold. (Produktdata angiver ikke præcis legering; JMP er kendt for standard kobberbaserede terminaler med tinbelægning.)
• Isolering: Plastmateriale i gul farve, formet omkring den ikke-ledende del for at forhindre utilsigtet berøring og kortslutning. Isoleringen er beregnet til normal driftstemperaturer og giver en sikker montering ved gentagne vibrationseksponeringer.
• Temperaturbestandighed: Angivet til −75 °C (bemærk: datasættet angiver kun en enkeltværdi; vurder altid samlet applikationsområde for varme- og køreforhold).
• Monteringshul: Ø13,0 mm boringsdiameter, dimensioneret til M12-fastgørelse med passende klaring for bolt og møtrik.

Tekniske detaljer (sammenfattet):

• Type: Ringkabelsko
• Passer til: M12
• Ledertværsnit: 4,0–6,0 mm²
• Isoleret: Ja
• Antal pole: 1
• Lodning: Ikke beregnet til lodning
• Varmefibersamling/Heat shrink: Ingen
• Monteringshul (boring): Ø 13,0 mm

Kompatibilitet og montageanvisning:

• Beregn korrekt lederdimension (4,0–6,0 mm²) og afkort isoleringen inden indsætning. Sørg for brug af passende kabelskotang eller presseværktøj for at opnå fuld mekanisk kontakt mellem leder og terminal.
• Brug M12 bolt/møtrik med passende moment; overpresning kan beskadige ringens metal eller isolering, underpresning kan give dårlig elektrisk kontakt.
• Ikke designet til at blive loddet; hvis lodning anvendes, skal man sikre at isoleringen ikke udsættes for varmeskade.

Kvalitet og identifikation: Produktet er fra JMP og identificeres med artikelnummer MPN 158.05.47 og GTIN 4043981277470. Disse koder kan bruges til entydig indkøbssøgning og lagerstyring.

Anbefalinger til professionelle brugere: Kontrollér korrosionsbeskyttelse ved anvendelse i udsatte miljøer — overvej yderligere forsegling eller brug af korrosionsbestandige bolte i salt- eller fugtige omgivelser. Bekræft at driftstemperaturer og vibrationsniveauer i køretøjet eller installationen ligger inden for den praktiske grænse for både metal og plastisolering.
