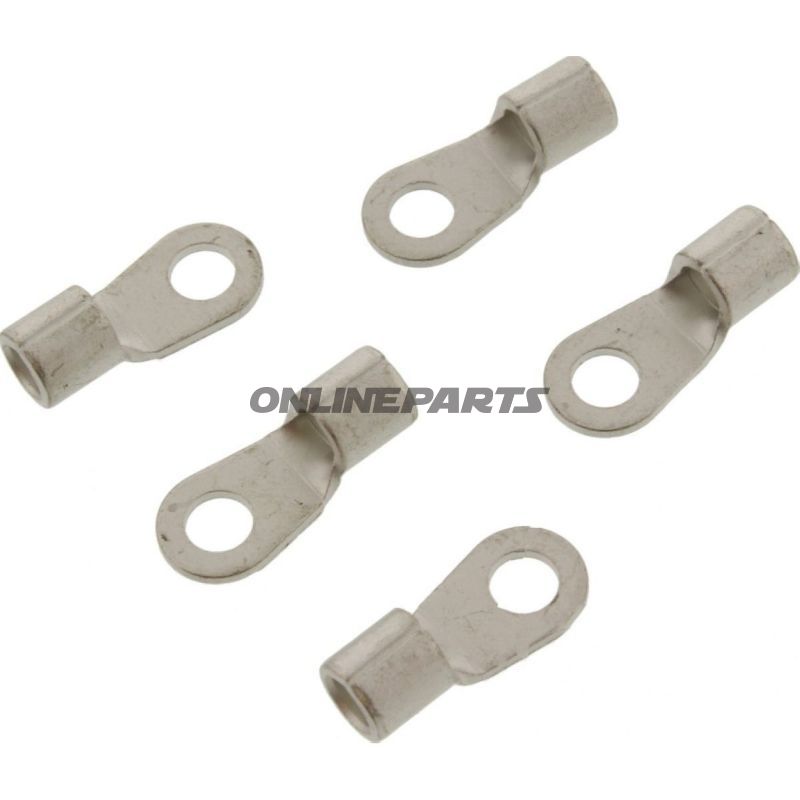

Ringtung 4.0-6.0 M4 JMP Pakke 5 stykker

Uisoleret ringkabelsko (ringtung) JMP M4 til 4,0–6,0 mm² ledere

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.06.00, GTIN: 4043981278002). Denne ringkabelsko er designet til elektriske forbindelser med skrue- eller boltfæste M4 og ledere i tværsnit 4,0–6,0 mm².

Funktion

• Skaber en mekanisk og elektrisk forbindelse mellem en leder og et hulmonteret skrue- eller boltfæste (M4).
• Ringformet kontaktpunkt sikrer stabil trykfordeling omkring skrue/bolt og reducerer risiko for løs forbindelse ved vibrationer.
• Uisoleret udførelse giver direkte metal-til-metal kontakt, hvilket er almindeligt ved chassis- og jordforbindelser i motorcykel- og køretøjsapplikationer.

Materiale og egenskaber

• Uisoleret kontaktstykke — fremstillet i kobberbaseret metal med overfladebehandling (typisk tinbelægning) for at forbedre korrosionsbestandighed og elektrisk ledningsevne (materialevalg og coating specificeres af producenten JMP).
• Dimensioneret efter DIN 46234-standard for ringkabelskotyper, hvilket betyder kompatibilitet med almindelige monteringsbetingelser i køretøjs- og industribrug.
• Borehul Ø 4,3 mm, passer til M4 skrue- eller boltmontering.
• Uden krympe eller isolerende hylster — egnet hvor varmebestandighed, pladsbegrænsninger eller krav om direkte metalisk forbindelse er vigtige.

Tekniske data (oversigt)

• Type: Ringkabelsko
• Passer til: M4 montage
• Ledertværsnit: 4,0–6,0 mm²
• Borehul: Ø 4,3 mm
• Antal poler: 1
• Svejsede/sendere forbindelser: Nej (kabelsko er ikke præ-svejst til leder)
• Isoleret: Nej
• DIN-standard: DIN 46234

Anvendelsesområder og kompatibilitet

• Velegnet til jord- og batteriforbindelser, steltilslutninger og andre faste forbindelser på motorcykler, scootere og små køretøjer.
• Bruges hvor M4-skruer eller -bolte anvendes som monteringspunkt — eksempelvis på stel, sikringsblokke eller terminalplader.
• Passer til ledere i angivet tværsnit; ved sammensætning med fletse eller krympemuffe skal korrekt mekanisk bearbejdning vælges for at sikre lav overgangsmodstand.

Montering og praktiske bemærkninger

• Afisoler ledningen til passende længde, fold eller klemmesammen lederens ender jævnt, og indsæt i kabelskoens bælge før fastspænding.
• Forbinderens uisolerede karakter betyder, at korrekt korrosionsbeskyttelse (fx anvendelse af kontaktspray eller belægning efter montage) bør overvejes ved udsatte installationer.
• Sørg for korrekt moment på M4-fasten for at undgå overpresning af lederen eller løse forbindelser grundet vibrationer.

Om JMP og produktidentifikation

Produktet kommer fra mærket JMP og identificeres via producentnummeret MPN 158.06.00. GTIN 4043981278002 kan bruges til lager- og indkøbsstyring eller ved kontrol af originalitet og sporing.
