Ringtung 4.0-6.0 M4 JMP Pakke 5 stykker

Ringkabelsko (ringtunge) i nylon, til kabler 4,0–6,0 mm², M4 – JMP

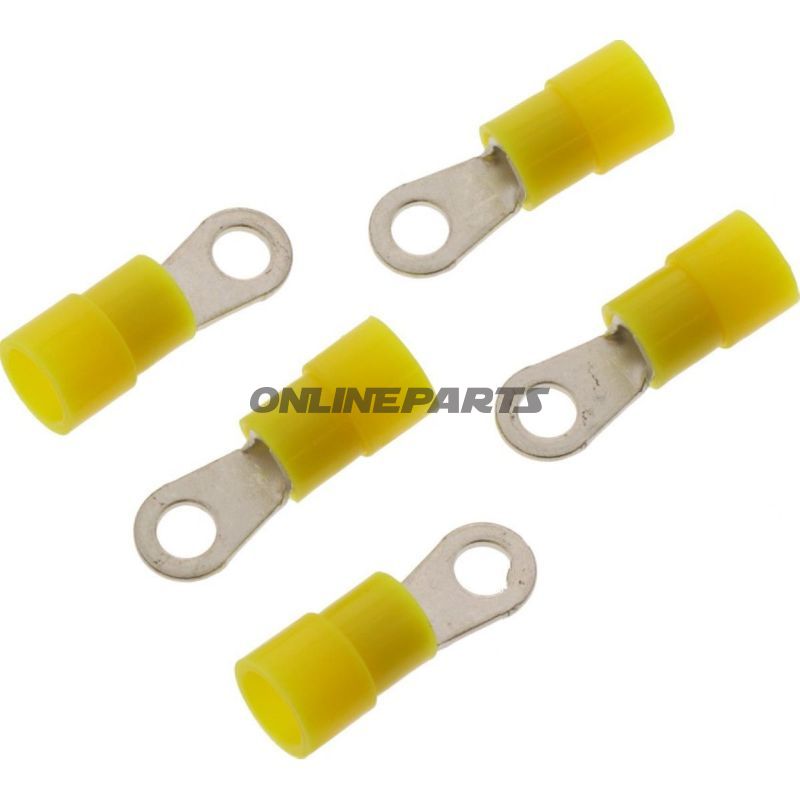

Produktbeskrivelse: Denne ringkabelsko fra JMP (MPN: 158.05.24, GTIN: 4043981277241) er en isoleret ringtunge i nylon designet til elektriske forbindelser med kabeltværsnit mellem 4,0 og 6,0 mm². Ringkabelskoen er beregnet til monteringsbolt M4 og har en borediameter på cirka 4,3 mm. Farven er gul, som ofte benyttes til at angive tværsnitsområde ved montage og inspektion.

Funktion og anvendelse: Ringkabelskoen bruges til at etablere en sikker, mekanisk og elektrisk forbindelse mellem en ledning og en skrue eller bolt. Den isolerede nylonkrave reducerer risikoen for kortslutning og beskytter overgangen mellem leder og kontaktpunkt mod støv og mekanisk påvirkning. Produktet er velegnet til elektriske installationer på motorcykler og køretøjer, kontrolbokse og andre sammenkoblingspunkter hvor M4-bolt anvendes.

• Type: Ringkabelsko (ringtunge) isoleret i nylon.
• Passer til bolt/stud: M4 (boring ca. 4,3 mm).
• Kabeltværsnit: 4,0–6,0 mm².
• Polantal: 1 pole (enkeltleder-forbindelse).
• Isolering: Ja — nylonkrave omkring lederenden.
• Temperaturbestandighed: oplyst omkring -105 °C (angiver modstandsdygtighed i kolde forhold; se producentdata for grænser i varme).
• Overflade og samling: Ikke loddet; lederender klemmes ind i rørdelen af kabelskoen.

Materialevalg og egenskaber: Ringkabelskoens ledende del er typisk fremstillet af tinpladeret kobber eller andet ledende metal (producenten JMP angiver ringtungen i standardmateriale for denne type), hvilket giver god elektrisk ledningsevne og korrosionsbeskyttelse. Den isolerende krave er lavet af nylon, et robust plastmateriale med god elektrisk isoleringsevne, mekanisk styrke og modstand mod olier og almindelige kemikalier. Nylonens temperatur- og slidegenskaber gør komponenten velegnet til køretøjsapplikationer og industrielle miljøer, men vær opmærksom på driftstemperaturer over tid og i varme motorrum.

Tekniske noter og monteringsråd:

• Kontroller at kabeltværsnittet ligger inden for 4,0–6,0 mm² for korrekt mekanisk og elektrisk kontakt.
• Anvend korrekt krimpværktøj beregnet til isolerede ringkabelsko for at opnå en pålidelig klemmekontakt; undlad at blotte isoleringen ind i krimpeområdet.
• Da forbindelsen ikke er loddet, skal krimpekvaliteten verificeres visuelt og mekanisk (træktest) ved kritiske installationer.
• Ved montage i vibrationsramte miljøer anbefales korrekt moment på M4-bolten og eventuelt brug af låsemøtrik eller låseplade for at forhindre løsning over tid.

Kompatibilitet og anvendelsesområder: Produktet er velegnet til elektriske forbindelser i motorcykler, biler, batteri- og ladekredse, styresystemer og generelle installationsopgaver hvor M4-fastgørelse er standard. JMP's artikel 158.05.24 er beregnet til brugere og mekanikere, som har behov for standardiserede, isolerede ringterminaler til installation og service.

Identifikation: Produktet markeres med producenten JMP og artikelnummer 158.05.24; GTIN 4043981277241 kan anvendes ved indkøb og lagerstyring for entydig identifikation.
